Wyjaśnienie motoreduktora krokowego: rodzaje, moment obrotowy i sposób wyboru właściwego

Standardowy silnik krokowy jest już niezwykle użytecznym urządzeniem – porusza się w precyzyjnych odstępach, utrzymuje swoją pozycję bez hamulca i nie wymaga czujnika sprzężenia zwrotnego do podstawowego pozycjonowania. Istnieje jednak klasa zastosowań, w których standardowy silnik nie spełnia swoich oczekiwań: obciążenia wymagające większego momentu obrotowego, niż jest w stanie wygenerować silnik, obciążenia o dużej bezwładności, które są odporne na przyspieszenie lub zadania pozycjonowania, w których natywny kąt kroku wynoszący 1,8 stopnia po prostu nie jest wystarczająco odpowiedni. Przekładniowy silnik krokowy rozwiązuje wszystkie trzy problemy jednocześnie, mocując skrzynię biegów bezpośrednio na wale silnika. Rezultatem jest kompaktowy, zintegrowany siłownik, który zwielokrotnia moment obrotowy, zmniejsza prędkość, poprawia rozdzielczość i oswaja trudne współczynniki bezwładności – bez zmiany ani jednej linii kodu sterującego. W tym przewodniku wyjaśniono, jak działają motoreduktory krokowe, co oferują dostępne typy przekładni, jak wybrać odpowiednią konfigurację i gdzie te silniki sprawdzają się najlepiej.

Co to jest motoreduktor krokowy i jak działa

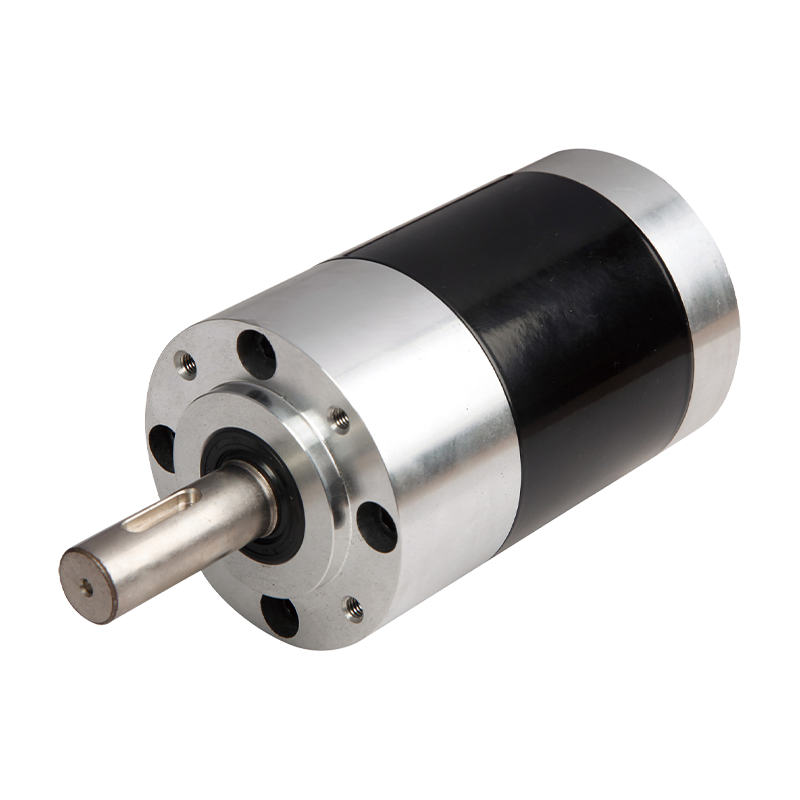

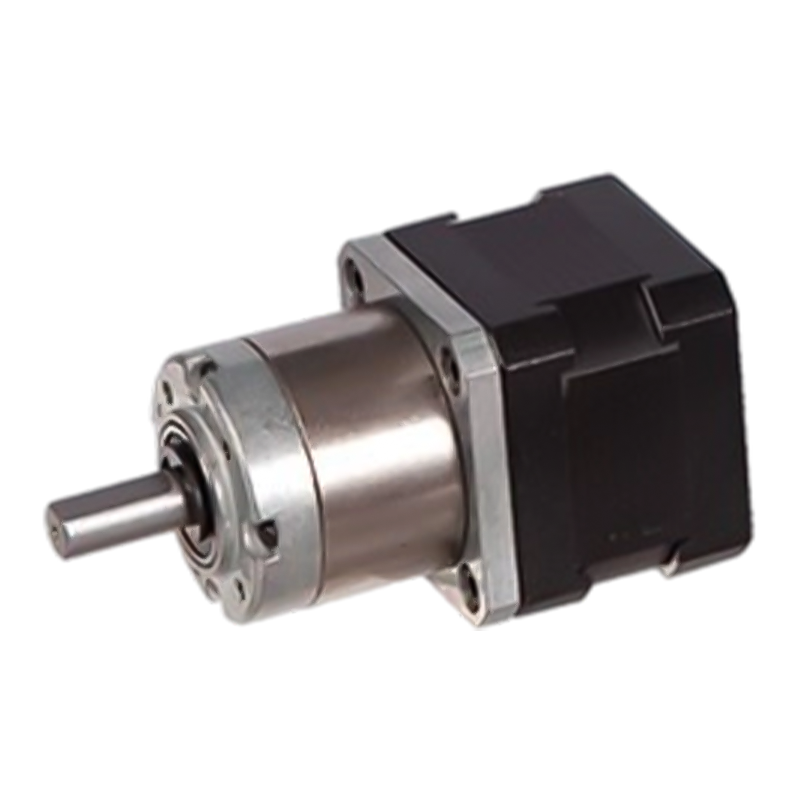

A motoreduktor krokowy to zintegrowana jednostka składająca się z silnika krokowego – zazwyczaj dwufazowego, bipolarnego, hybrydowego silnika krokowego – połączonego bezpośrednio ze skrzynią biegów przymocowaną do wału wyjściowego. Przekładnia jest projektowana i wyrównywana fabrycznie, zatem silnik i przekładnia mają wspólny kołnierz montażowy i stanowią ujednolicony mechaniczny interfejs z maszyną. Wał silnika napędza wejście skrzyni biegów; wał wyjściowy skrzyni biegów zapewnia ruch ładunku przy zmniejszonej prędkości i proporcjonalnie zwiększonym momencie obrotowym.

Część silnika krokowego działa identycznie jak samodzielny silnik krokowy: sterownik wysyła impulsy kroku i kierunku, silnik przesuwa się o jeden krok (lub mikrokrok) na impuls, a pozycja jest śledzona w pętli otwartej poprzez zliczanie impulsów. Skrzynia biegów nie zmienia tego zachowania sterującego – po prostu przekształca ruch na wyjściu. Każdy krok silnika powoduje przesunięcie wału wyjściowego o jeden kąt kroku podzielony przez przełożenie przekładni. Silnik 1,8 stopnia (200 pełnych kroków na obrót) z przekładnią 10:1 zapewnia efektywny kąt kroku 0,18 stopnia i 2000 kroków na obrót wyjściowy. To zwielokrotnienie rozdzielczości jest jedną z najcenniejszych w praktyce właściwości konfiguracji motoreduktora krokowego.

Transformacja momentu obrotowego przebiega według tego samego stosunku. Wyjściowy moment obrotowy jest równy momentowi trzymającemu silnika pomnożonemu przez przełożenie przekładni i sprawność mechaniczną skrzyni biegów. Silnik NEMA 17 z momentem trzymającym 0,5 Nm i przekładnią 10:1 przy sprawności 90% zapewnia moment obrotowy około 4,5 Nm na wale wyjściowym – co odpowiada mocy wyjściowej znacznie większego i droższego silnika krokowego bez przekładni. To zwielokrotnienie momentu obrotowego powoduje, że motoreduktor krokowy z przekładnią NEMA 17 lub NEMA 23 może często zastąpić silnik bez przekładni NEMA 34, oszczędzając miejsce na płycie i wagę w maszynie.

Dlaczego współczynnik bezwładności ma znaczenie i jak przekładnia to naprawia

Jednym z najważniejszych – i najmniej omawianych – powodów dodania skrzyni biegów do silnika krokowego jest dopasowanie bezwładności. Kiedy silnik krokowy napędza obciążenie, stosunek bezwładności obciążenia do bezwładności wirnika określa, jak dobrze silnik może przyspieszać, zwalniać i precyzyjnie się zatrzymywać. Jeśli bezwładność obciążenia jest znacznie większa niż bezwładność wirnika, silnik ma trudności z kontrolowaniem obciążenia podczas dynamicznych ruchów, co skutkuje przeregulowaniem (wykonano więcej kroków niż zalecono), niedoregulowaniem (wykonano mniej kroków) lub utratą kroków – wszystkie formy błędów pozycjonowania, które w ogóle niweczą cel używania steppera.

Skrzynia biegów zmniejsza bezwładność obciążenia odbitą z powrotem do silnika o kwadrat przełożenia. Przekładnia 10:1 zmniejsza odbitą bezwładność obciążenia 100-krotnie. Oznacza to, że silnik, który nie byłby w stanie w sposób niezawodny sterować bezpośrednio obciążeniem o dużej bezwładności, może nagle zrobić to z pewnością dzięki przekładni. Praktycznym progiem, w ramach którego pracuje większość projektantów, jest stosunek bezwładności obciążenia do wirnika wynoszący 10:1 lub mniej. Przy wyższych przełożeniach dokładność pozycjonowania i wydajność dynamiczna ulegają pogorszeniu. Jeśli obliczone przełożenie bez przekładni przekracza ten próg, dodanie skrzyni biegów jest często właściwą reakcją inżynierską – skuteczniejszą i tańszą niż zwykłe określenie większego silnika.

Istnieje również korzyść rezonansowa. Silniki krokowe bez przekładni pracujące z małymi prędkościami mogą wykazywać rezonans średniej częstotliwości — wibracje i niestabilność spowodowane interakcją pomiędzy częstotliwością krokową a naturalną częstotliwością rezonansową silnika. Ponieważ motoreduktor krokowy pracuje ze swoim wewnętrznym silnikiem z wyższą prędkością (prędkość pomnożona przez przełożenie przekładni), aby wytworzyć tę samą prędkość wyjściową, silnik pracuje dalej wzdłuż krzywej prędkość-moment obrotowy, z dala od strefy rezonansowej niskiej prędkości. Zapewnia to płynniejszy i bardziej stabilny ruch na wale wyjściowym niż w przypadku silnika bez przekładni, pracującego z tą samą prędkością końcową.

Trzy główne typy skrzyń biegów do silników krokowych

Nie wszystkie skrzynie biegów nadają się jednakowo do zastosowań z silnikami krokowymi. Ponieważ do pozycjonowania wykorzystywane są silniki krokowe — przy ruchach dwukierunkowych, dynamicznych zmianach obciążenia i precyzyjnych wymaganiach dotyczących zatrzymywania i trzymania — skrzynia biegów musi ostrożnie radzić sobie z luzami, sztywnością skrętną i wydajnością. Na rynku przekładni z silnikami krokowymi dominują trzy typy przekładni: planetarna, czołowa i ślimakowa. Każdy z nich ma odrębny profil wydajności.

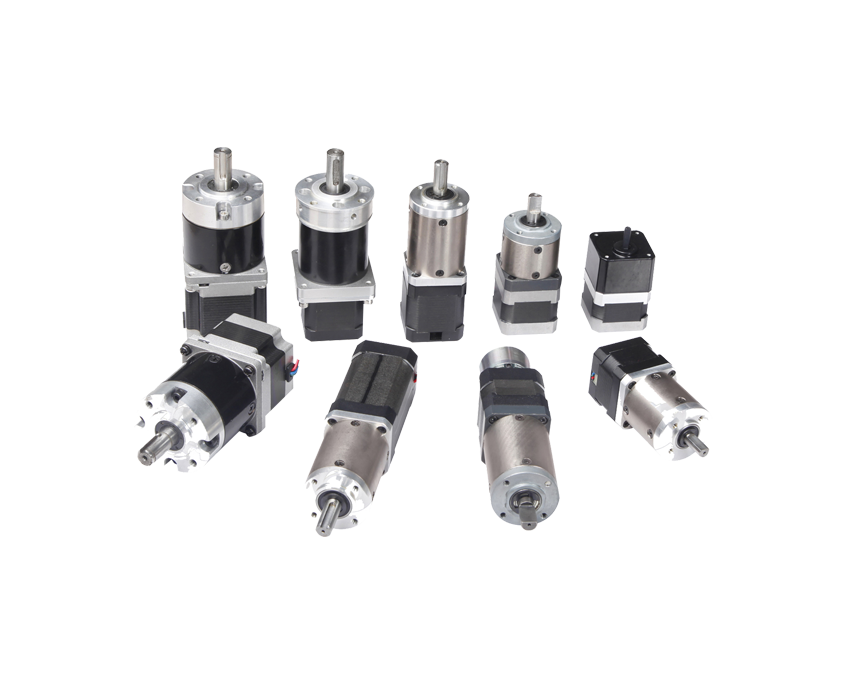

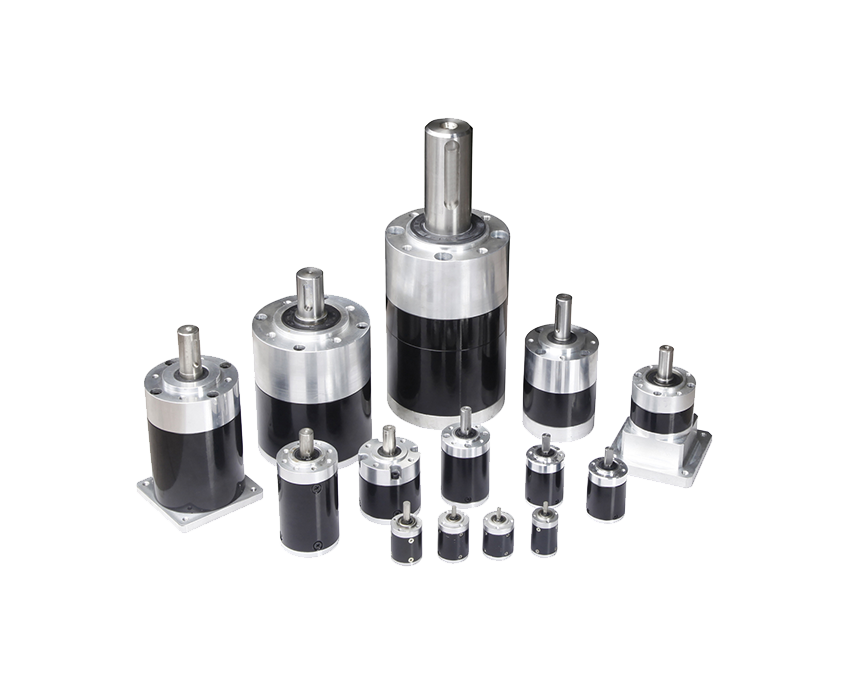

Przekładnie planetarne

Przekładnie planetarne są najpowszechniej stosowanym typem przekładni w precyzyjnych silnikach krokowych. Stopień planetarny składa się z centralnego koła słonecznego napędzanego przez wał silnika, wielu kół obiegowych krążących wokół słońca, zazębiając się ze stałym kołem pierścieniowym zewnętrznym, oraz wspornika, który przenosi ruch koła obiegowego na wał wyjściowy. Ponieważ moment obrotowy rozkłada się jednocześnie na wiele styków przekładni planetarnej, przekładnie planetarne osiągają wysoką gęstość momentu obrotowego i wysoką sztywność skrętną w zwartej, współosiowej obudowie — wał wyjściowy biegnie wzdłuż tej samej osi co wał silnika.

W przypadku silników NEMA 17 dostępne są precyzyjne przekładnie planetarne z luzem wynoszącym zaledwie 15 minut łuku w klasach ekonomicznych i poniżej 3 minut łuku w gatunkach o wysokiej precyzji. Przełożenia zazwyczaj wahają się od 3,7:1 do 100:1 w jednostce jednostopniowej, a w konfiguracjach dwustopniowych ten współczynnik wzrasta do 369:1. Sprawność na stopień wynosi zazwyczaj 90–97%, co oznacza, że ​​zwielokrotnienie momentu obrotowego jest bliskie teoretycznemu, a wytwarzanie ciepła jest skromne w porównaniu z alternatywnymi przekładniami ślimakowymi. Przekładnie planetarne do silników NEMA 23 zapewniają wyjściowy moment obrotowy do 15 Nm i więcej; Silniki krokowe z przekładnią planetarną NEMA 34 i NEMA 42 osiągają moment obrotowy 120 Nm lub wyższy.

Skrzynie biegów czołowe

W przekładniach czołowych wykorzystuje się szereg zazębionych kół zębatych czołowych o równoległych wałach, aby osiągnąć wymaganą redukcję. Są prostsze i tańsze niż jednostki planetarne i zapewniają wyższą wydajność (często 95% lub więcej), ponieważ każde zazębienie przekładni wymaga kontaktu tocznego, a nie ślizgowego. Jednakże przekładnie czołowe mają większą średnicę przy tym samym przełożeniu i znamionowym momencie obrotowym, mają większy luz niż precyzyjne przekładnie planetarne (zwykle od 1 do 3 stopni) i nie są współosiowe — wały silnika i wyjściowy mogą być przesunięte. W przypadku zastosowań wrażliwych na koszty, z umiarkowanymi wymaganiami dotyczącymi momentu obrotowego, prostymi układami napędów i brakiem ścisłych specyfikacji luzów, silniki krokowe z przekładnią czołową są ekonomicznym wyborem. Są powszechnie stosowane w drukarkach 3D, lekkich zastosowaniach CNC i automatyce klasy konsumenckiej, gdzie kilka stopni luzu nie wpływa znacząco na dokładność pozycjonowania.

Przekładnie ślimakowe

Silniki krokowe z przekładnią ślimakową łączą precyzyjne sterowanie krokowe krokowe z wysokim przełożeniem, napędem pod kątem prostym i możliwością samoblokowania przekładni ślimakowej. W standardowych produktach dostępne są przełożenia od 17:1 do 500:1, dzięki czemu steppery z przekładnią ślimakową nadają się do zastosowań wymagających bardzo małych prędkości wyjściowych bez wielu stopni przekładni. Właściwość samoblokowania – gdy ładunek nie może cofać ślimaka – eliminuje potrzebę stosowania hamulca trzymającego w wielu zastosowaniach związanych z osią pionową lub utrzymywaniem ładunku. Kompromisy to niższa wydajność (40–80% w zależności od współczynnika), wyższe wytwarzanie ciepła przy pracy ciągłej i znacznie większy luz niż w przypadku jednostek planetarnych. Silniki krokowe z przekładnią ślimakową doskonale nadają się do siłowników bram, stopni podnoszenia liniowego, stołów obrotowych indeksujących i innych zastosowań, w których wymagane jest utrzymywanie pozycji pod obciążeniem, a cykl pracy jest przerywany.

Porównanie typów przekładni dla zastosowań w silnikach krokowych

Rozmiary ram NEMA i wartości wyjściowego momentu obrotowego

Motoreduktory krokowe są znormalizowane w oparciu o rozmiary ram NEMA, które definiują wymiary płyty czołowej silnika i układ otworów montażowych. Oznaczenie NEMA nie określa parametrów elektrycznych ani momentu obrotowego — różnią się one w zależności od uzwojenia i długości silnika — ale definiuje współczynnik kształtu fizycznego, dzięki czemu można łatwo określić przekładnie pasujące do standardowych korpusów silników.

• NEMA8 (20mm): Najmniejszy praktyczny rozmiar steppera z przekładnią. Stosowany w instrumentach medycznych, małych systemach dozowania i kompaktowej robotyce, gdzie przestrzeń jest ekstremalna, a wymagania dotyczące momentu obrotowego są niskie.
• NEMA 11 (28 mm): Nadaje się do automatyzacji laboratoriów, małych stołów obrotowych i kompaktowych siłowników. W tym rozmiarze ramy dostępne są przekładnie planetarne o przełożeniach do 100:1 i luzach do 3 minut kątowych.
• NEMA 17 (42 mm): Najpopularniejszy rozmiar ramy silnika krokowego z przekładnią w druku 3D, stacjonarnym CNC, robotyce i automatyce przemysłu lekkiego. Przekładnie planetarne dla NEMA 17 zapewniają wyjściowy moment obrotowy do 3 Nm i przełożenia od 3,7:1 do 369:1. Kwadratowa płyta czołowa o średnicy 42 mm jest szeroko wspierana przez ekosystemy projektowania mechanicznego.
• NEMA 23 (57 mm): Standard dla automatyki przemysłowej, przenośników, podajników i sprzętu CNC średniej klasy. Silniki krokowe z przekładnią planetarną NEMA 23 osiągają wyjściowy moment obrotowy do 15 Nm lub więcej. Przekładniowy silnik krokowy NEMA 23 o przełożeniu 10:1 często może zastąpić silnik bez przekładni NEMA 34 przy niższych kosztach i mniejszych rozmiarach.
• NEMA 34 (86 mm) i NEMA 42 (110 mm): Stosowany w routerach CNC o dużej wytrzymałości, sprzęcie automatyki przemysłowej i systemach pozycjonowania o wysokim momencie obrotowym. Silniki z przekładnią planetarną NEMA 34 osiągają wyjściowy moment obrotowy do 120 Nm; Konfiguracje NEMA 42 rozszerzają to jeszcze bardziej.

Kluczowe obszary zastosowań motoreduktorów krokowych

Połączenie sterowania krokowego w otwartej pętli, wysokiego wyjściowego momentu obrotowego, doskonałej rozdzielczości efektywnej i kompaktowej zintegrowanej obudowy sprawia, że motoreduktory krokowe są preferowanym siłownikiem w wielu gałęziach przemysłu.

Automatyka Przemysłowa i Robotyka

Przekładniowe silniki krokowe to standardowe siłowniki w robotach kartezjańskich, systemach bramowych, obrotowych indeksatorach i maszynach typu pick-and-place. Silnik krokowy z przekładnią planetarną w rozmiarze NEMA 23 lub NEMA 34 zapewnia moment obrotowy i rozdzielczość niezbędną do precyzyjnego pozycjonowania osi bez kosztów układu serwo. Niezależny interfejs krokowo-kierunkowy upraszcza konstrukcję sterownika — większość sterowników PLC i kontrolerów ruchu może bezpośrednio sterować sterownikiem krokowym bez dodatkowej infrastruktury sprzężenia zwrotnego.

Przyrządy medyczne i laboratoryjne

W systemach dozowania płynów, pompach strzykawkowych, stopniach pobierania próbek przyrządów analitycznych i sprzęcie diagnostycznym stosuje się kompaktowe motoreduktory krokowe — często NEMA 11 lub NEMA 17 z przekładniami planetarnymi — gdzie krytyczne znaczenie ma precyzyjne, powtarzalne pozycjonowanie w małej obudowie. Zdolność do utrzymywania pozycji bez ciągłego poboru mocy jest cenna w przypadku instrumentów zasilanych bateryjnie lub urządzeń o niskim nagrzewaniu, gdzie należy zminimalizować zasilanie silnika w okresach bezczynności.

Druk 3D i komputer stacjonarny CNC

W napędach wytłaczarek i napędach śrub pociągowych osi Z w drukarkach 3D powszechnie stosuje się silniki krokowe z przekładnią planetarną NEMA 17 w celu zwielokrotnienia momentu obrotowego dostępnego do pchania włókna lub podnoszenia głowicy drukującej wbrew sile grawitacji. Poprawiona rozdzielczość przełożenia przekładni umożliwia również lepszą kontrolę wysokości warstwy na śrubie pociągowej bez konieczności przełączania na konfigurację przetwornika o wyższym mikrokroku.

Maszyny pakujące

Przenośniki indeksujące, aplikatory etykiet, momentory do nakrętek i głowice napełniające w liniach pakujących wykorzystują motoreduktory krokowe ze względu na ich powtarzalne, programowalne pozycjonowanie i zdolność do utrzymywania pozycji pomiędzy ruchami bez oddzielnego hamulca postojowego. Silniki krokowe z przekładnią ślimakową są stosowane szczególnie w pionowych stacjach napełniania i zamykania, gdzie ładunek nie może cofać się, gdy silnik jest odłączony od zasilania.

Napędy i siłowniki do bram

Silniki krokowe z przekładnią ślimakową doskonale nadają się do zautomatyzowanych siłowników bram, drzwi i zaworów, gdzie właściwość samoblokowania utrzymuje mechanizm w pozycji bez ciągłego prądu podtrzymującego silnik. Wysoki stopień redukcji pozwala małemu silnikowi generować moment obrotowy niezbędny do poruszania ciężkimi bramami lub pokonywania sprężynowych mechanizmów zaworowych bez konieczności stosowania przewymiarowanego korpusu silnika.

Jak wybrać odpowiedni silnik krokowy z przekładnią

Prawidłowy dobór motoreduktora krokowego wymaga przepracowania kilku współzależnych parametrów w określonej kolejności. Pomijanie etapów — w szczególności kontroli bezwładności i oceny cyklu pracy cieplnej — prowadzi do powstania silnika, który pracuje na stole warsztatowym, ale ulega awariom.

Najpierw zdefiniuj profil obciążenia i ruchu

Przed zapoznaniem się z arkuszem danych silnika należy ustalić wymagania aplikacji: wymagany wyjściowy moment obrotowy (w tym współczynnik obciążenia szczytowego i przyspieszenia), wymagana prędkość wyjściowa w obr./min, profil ruchu (czas przyspieszania, skoku, czas zwalniania) i cykl pracy (procent czasu, przez który silnik aktywnie się porusza w porównaniu do czasu trzymania lub braku zasilania). Parametry te determinują każdą dalszą decyzję o wyborze. Wyjściowy moment obrotowy i prędkość razem definiują zapotrzebowanie na moc mechaniczną; cykl pracy określa, czy parametry cieplne stają się wiążącymi ograniczeniami.

Wybierz razem przełożenie przekładni i rozmiar silnika

Przełożenie powinno być tak dobrane, aby prędkość robocza silnika znajdowała się w górnej części jego użytecznego zakresu prędkości – zwykle od 200 do 600 obr./min w przypadku większości hybrydowych silników krokowych – gdzie krzywa momentu obrotowego do prędkości jest nadal w miarę płaska. Praca silnika przy bardzo niskich prędkościach (poniżej 100 obr./min bez przekładni) stawia go w strefie podatnej na rezonans i zapewnia mniej stabilny ruch niż szybsza praca przez skrzynię biegów. Po określeniu docelowej prędkości silnika stosunek stanowi po prostu prędkość silnika podzielona przez wymaganą prędkość wyjściową. Sprawdź, czy powstały wyjściowy moment obrotowy (moment trzymania silnika × przełożenie przekładni × sprawność) spełnia wymagania dotyczące obciążenia, w tym współczynnik serwisowy. Jeśli tak nie jest, zwiększ rozmiar ramy silnika lub zwiększ przełożenie.

Sprawdź stosunek bezwładności obciążenia do wirnika

Oblicz bezwładność obciążenia (w tym wał wyjściowy skrzyni biegów, sprzęgło i wszystkie elementy mechaniczne pomiędzy mocą przekładni a obciążeniem końcowym) i podziel przez bezwładność wirnika wybranego silnika. Odzwierciedlona bezwładność obciążenia (bezwładność obciążenia podzielona przez kwadrat przełożenia przekładni) ma znaczenie dla silnika. Staraj się utrzymywać odbity stosunek bezwładności do bezwładności wirnika poniżej 10:1, aby uzyskać stabilną dynamikę. Jeśli przełożenie przekracza to, należy albo zwiększyć przełożenie, albo wybrać silnik o większej bezwładności wirnika. Motoreduktory krokowe z zamkniętą pętlą ze sprzężeniem zwrotnym enkodera mogą tolerować wyższe współczynniki bezwładności niż systemy z pętlą otwartą, ponieważ sterownik może wykrywać i korygować utracone kroki.

Oceń luz pod kątem wymagań aplikacji

Luz to luz kątowy na wale wyjściowym, gdy silnik zmienia kierunek — wał wyjściowy nie porusza się, dopóki nie zostanie wyczerpany luz zazębienia przekładni. W zastosowaniach, w których ładunek przemieszcza się zawsze w jednym kierunku (pompy dozujące, przenośniki jednokierunkowe), luz nie ma praktycznego znaczenia. W zastosowaniach związanych z pozycjonowaniem dwukierunkowym luz bezpośrednio ogranicza powtarzalną dokładność pozycjonowania. Ekonomiczne przekładnie planetarne oferują luz około 50 minut kątowych; precyzyjne stopnie planetarne skracają ten czas do 15 minut łuku; gatunki o wysokiej precyzji osiągają 3 minuty łuku lub mniej. Określ najmniejszy poziom luzu, jakiego rzeczywiście wymaga dane zastosowanie — a nie najwęższy dostępny — ponieważ precyzyjne przekładnie wiążą się ze znacznym wzrostem kosztów.

Potwierdź interfejs mechaniczny skrzyni biegów

Sprawdź, czy wybrana średnica wału wyjściowego skrzyni biegów, specyfikacja rowka wpustowego, maksymalne dopuszczalne obciążenie promieniowe i maksymalne dopuszczalne obciążenie osiowe są zgodne ze sprzęgłem lub elementem napędzanym. Przekładnie do silników krokowych mają określone dopuszczalne obciążenia promieniowe i osiowe, których przekroczenie przyspiesza zużycie łożysk i skraca żywotność przekładni. Jeśli aplikacja powoduje znaczne obciążenia poprzeczne (promieniowe), np. zębnik lub koło pasowe montowane bezpośrednio na wale wyjściowym bez dodatkowego podparcia, upewnij się, że parametry łożysk skrzyni biegów wytrzymują obciążenie przy prędkości roboczej.
