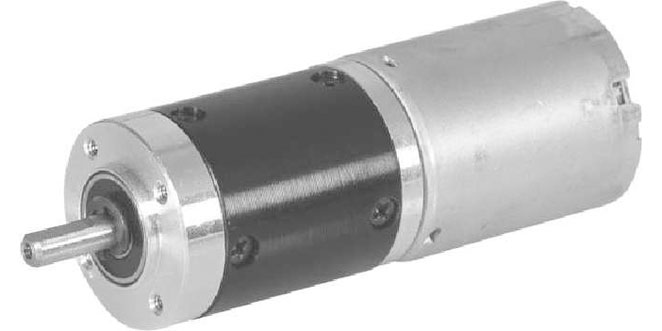

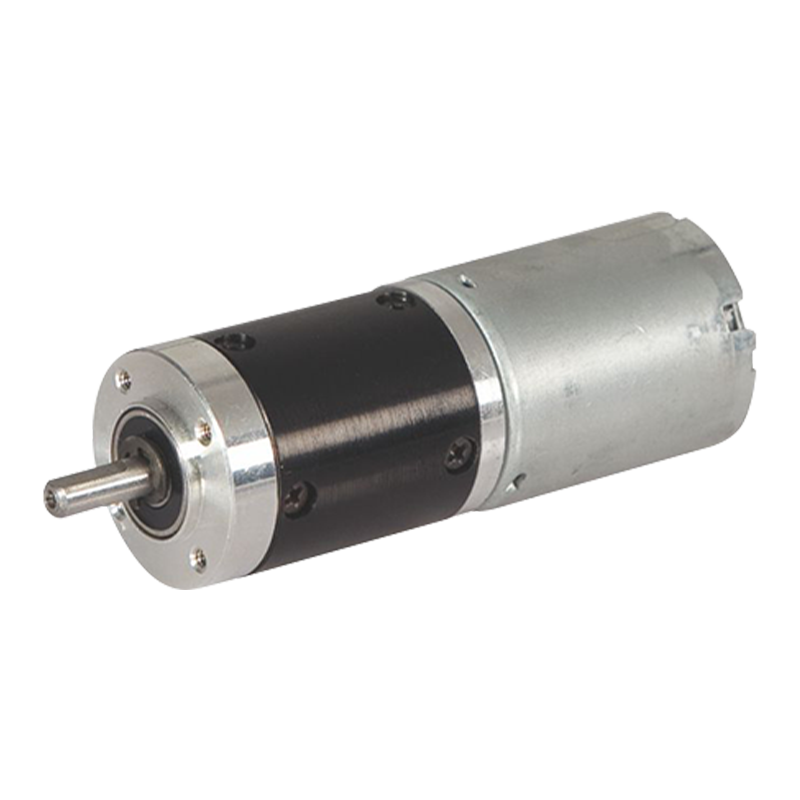

24JN10K/24ZY30 24mm 0,1-1N.m Szczotkowany silnik planetarny z magnesami trwałymi DC

24JN10K/24ZY30 24mm 0,1-1N.m Szczotkowany silnik planetarny z magnesami trwałymi DC

W motoreduktorze planetarnym prądu stałego 24JN10K/24ZY30 z magnesami trwałymi zastosowano wewnętrzny pierścień zębaty wykonany z metalu o średnicy zewnętrznej 24 mm. Obsługuje podwójne napięcie 12 V i 24 V i ma prędkość bez obciążenia 3000-6000 obr./min. Produkt ten charakteryzuje się niskim kosztem i wysoką wydajnością. Struktura jest uproszczona bez konieczności stosowania komutatora elektronicznego (takiego jak czujniki Halla), a konstrukcja obwodu jest prosta. Całkowity koszt jest o 30% - 50% niższy niż w przypadku rozwiązania bezszczotkowego. Zwykle stosuje się go w sprzęcie AGD (miksery, odkurzacze) i niedrogim sprzęcie automatyki. Jest łatwiejszy w utrzymaniu przy kontrolowanych kosztach. Szczotki można wymieniać po zużyciu, co pozwala uniknąć złomowania całej maszyny.

  • 24JN10K/24ZY30 24mm 0,1-1N.m Szczotkowany silnik planetarny z magnesami trwałymi DC
Download Zapytanie o produkt
PRZEDV：24JN10K/24ZY30 24mm 8000-12000 obr./min Szczotkowany silnik planetarny z magnesami trwałymi DC
DALEJ：22JXF3K/22ZY38 22mm 0,03-0,3Nm Szczotkowany silnik planetarny z magnesami trwałymi DC

+86 0579-86817938-836

[email protected]

24JN10K/24ZY30(1)

Przekładnia planetarna o średnicy zewnętrznej 24 mm,

Dopuszczalny zakres obciążenia: 0,1 N.m ~ 1,0 N.m

Silnik z przekładnią planetarną PM DC (materiał przekładni pierścieniowej: metal)

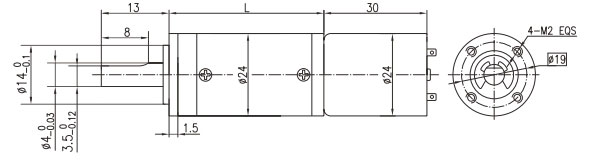

Wymiary

Średnicę wału wyjściowego skrzyni biegów można wykonaćΦ6, długość wału można wykonać 20

Dane techniczne silnika

Wpisz

Oceniono

napięcie

VDC

Bez obciążenia

prędkość

obr./min

Bez obciążenia

prąd

mA

Oceniono

Prędkość

obr./min

Oceniono

Moment obrotowy

mN.m

Wyjście

Moc

W

Oceniono

prąd

mA

Stragan

Moment obrotowy

mN.m

Stragan

Aktualny

A

24ZY30-1230

12

3000

40

2400

2

0.5

90

10

0.3

24ZY30-1245

12

4500

60

3600

2.5

0.9

170

12.5

0.5

24ZY30-1260

12

6000

70

4800

3

1.5

240

15

1

Dane techniczne silnika przekładniowego

Konfiguracja 24ZY30-1230 Silnik prądu stałego (24ZY30-1230 silnik prądu stałego)

Współczynnik redukcji

14

19

27

51

71

100

139

189

264

369

516

720

981

1370

Liczba przekładni

2

2

2

3

3

3

3

4

4

4

4

4

5

5

Długość (L) mm

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

44.4

50.8

50.8

Prędkość bez obciążenia obr./min

214

158

111

59

42

30

22

16

11

8.1

5.8

4.2

3.1

2.2

Prędkość znamionowa obr./min

171

126

89

47

34

24

17

13

9.1

6.5

4.7

3.3

2.4

1.8

Znamionowy moment obrotowy Nm

0.023

0.031

0.044

0.074

0.1

0.15

0.2

0.25

0.34

0.48

0.67

0.94

1

1

Maks. dopuszczalne obciążenie w krótkim czasie N.m

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

3

3

3

Konfiguracja 24ZY30-1245 Silnik prądu stałego (24ZY30-1245 silnik prądu stałego)

Współczynnik redukcji

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

720

Liczba przekładni

1

1

2

2

2

3

3

3

3

4

4

4

4

4

Długość (L) mm

25

25

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

44.4

Prędkość bez obciążenia obr./min

1213

869

321

237

167

88

63

45

32

24

17

12

8.7

6.3

Prędkość znamionowa obr./min

970

695

257

189

133

71

51

36

26

19

14

9.8

7

5

Znamionowy moment obrotowy Nm

0.008

0.012

0.028

0.038

0.055

0.093

0.13

0.18

0.25

0.31

0.43

0.6

0.84

1

Maks. dopuszczalne obciążenie w krótkim czasie N.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

3

Konfiguracja 24ZY30-1260 Silnik prądu stałego (24ZY30-1260 silnik prądu stałego)

Współczynnik redukcji

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

720

Liczba przekładni

1

1

2

2

2

3

3

3

3

4

4

4

4

4

Długość (L) mm

25

25

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

44.4

Prędkość bez obciążenia obr./min

1617

1158

429

316

222

118

85

60

43

32

23

16

12

8.3

Prędkość znamionowa obr./min

1294

927

343

253

178

94

68

48

35

25

18

13

9.3

6.7

Znamionowy moment obrotowy Nm

0.01

0.014

0.034

0.046

0.066

0.11

0.16

0.22

0.3

0.37

0.51

0.72

1

1

Maks. dopuszczalne obciążenie w krótkim czasie N.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

3
