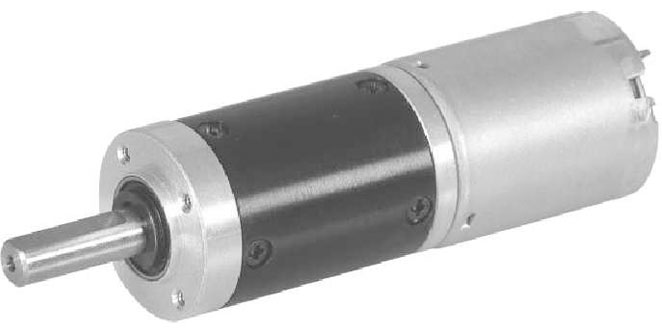

24JN10K/24ZY30 24mm 8000-12000 obr./min Szczotkowany silnik planetarny z magnesami trwałymi DC

24JN10K/24ZY30 24mm 8000-12000 obr./min Szczotkowany silnik planetarny z magnesami trwałymi DC

Motoreduktor planetarny prądu stałego 24JN10K/24ZY30 z magnesami trwałymi wykorzystuje metalową konstrukcję przekładni planetarnej o średnicy zewnętrznej 24 mm i umożliwia zakres momentu obrotowego od 0,1 Nm do 1,0 Nm. Obsługa podwójnego napięcia 12 V/24 V, prędkość bez obciążenia wynosi do 8000-12000 obr./min.

  • 24JN10K/24ZY30 24mm 8000-12000 obr./min Szczotkowany silnik planetarny z magnesami trwałymi DC
Download Zapytanie o produkt
PRZEDV：28JN30K/28ZY47 28mm 6000 obr./min Szczotkowany silnik planetarny z magnesami trwałymi DC
DALEJ：24JN10K/24ZY30 24mm 0,1-1N.m Szczotkowany silnik planetarny z magnesami trwałymi DC

+86 0579-86817938-836

[email protected]

24JN10K/24ZY30(2)

Przekładnia planetarna o średnicy zewnętrznej 24 mm,

Dopuszczalny zakres obciążenia: 0,1 N.m ~ 1,0 N.m

Silnik z przekładnią planetarną PM DC (materiał przekładni pierścieniowej: metal)

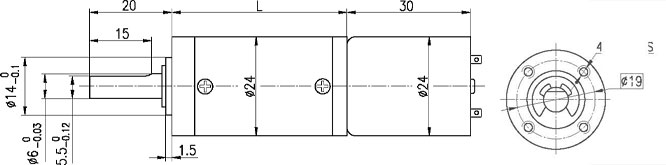

Wymiary

Dane techniczne silnika

Wpisz

Napięcie znamionowe VDC

Prędkość bez obciążenia obr./min

Prąd jałowy mA

Prędkość znamionowa obr./min

Znamionowy moment obrotowy Nm

Moc wyjściowa W

Prąd znamionowy mA

Moment utyku mN.m

Prąd stoiska A

24ZY30-1280

12

8000

80

6500

3

2

300

16

1.2

24ZY30-12100

12

10000

100

7700

4

3.1

420

16

1.6

24ZY30-24120

24

12000

140

9000

3.5

3.2

300

19

1.2

Dane techniczne silnika przekładniowego

Konfiguracja 24ZY30-1280 Silnik prądu stałego (24ZY30-1280 silnik prądu stałego)

Współczynnik redukcji

14

19

27

51

71

100

139

189

264

369

516

Liczba przekładni

2

2

2

3

3

3

3

4

4

4

4

Długość (L) mm

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

Prędkość bez obciążenia obr./min

571

421

296

157

113

80

58

42

30

22

16

Prędkość znamionowa obr./min

464

342

241

127

92

65

47

34

25

18

13

Znamionowy moment obrotowy Nm

0.034

0.046

0.066

0.11

0.16

0.22

0.3

0.37

0.51

0.72

1

Maks. dopuszczalne obciążenie w krótkim czasie N.m

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

Konfiguracja 24ZY30-12100 Silnik prądu stałego (24ZY30-12100 silnik prądu stałego)

Współczynnik redukcji

14

19

27

51

71

100

139

189

264

369

Liczba przekładni

2

2

2

3

3

3

3

4

4

4

Długość (L) mm

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

Prędkość bez obciążenia obr./min

714

526

370

196

141

100

72

53

38

27

Prędkość znamionowa obr./min

550

405

285

151

108

77

55

41

29

21

Znamionowy moment obrotowy Nm

0.045

0.062

0.087

0.15

0.21

0.29

0.41

0.49

0.69

0.96

Maks. dopuszczalne obciążenie w krótkim czasie N.m

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

Konfiguracja 24ZY30-24120 Silnik prądu stałego (24ZY30-24120 Silnik prądu stałego)

Współczynnik redukcji

14

19

27

51

71

100

139

189

264

369

Liczba przekładni

2

2

2

3

3

3

3

4

4

4

Długość (L) mm

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

Prędkość bez obciążenia obr./min

857

632

444

235

169

120

86

63

45

33

Prędkość znamionowa obr./min

643

474

333

176

127

90

65

48

34

24

Znamionowy moment obrotowy Nm

0.04

0.054

0.077

0.13

0.18

0.26

0.36

0.43

0.6

0.84

Maks. dopuszczalne obciążenie w krótkim czasie N.m

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3
