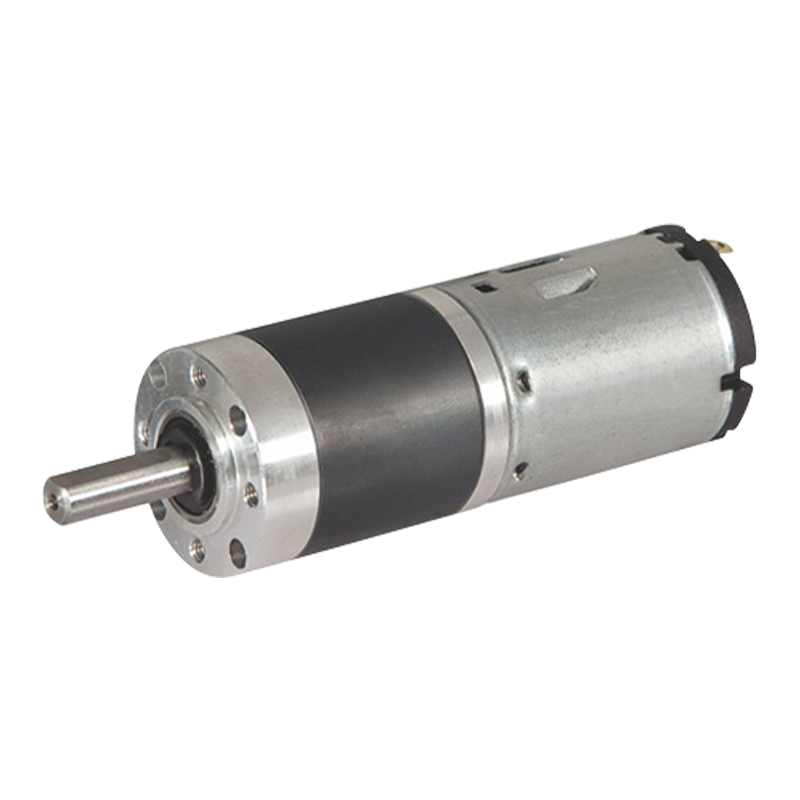

28JXF10K/28ZY38 28mm 0,1-1Nm Szczotkowany silnik planetarny z magnesami trwałymi DC

28JXF10K/28ZY38 28mm 0,1-1Nm Szczotkowany silnik planetarny z magnesami trwałymi DC

W motoreduktorze planetarnym prądu stałego 28JXF10K/28ZY38 z magnesami trwałymi zastosowano metalową konstrukcję przekładni planetarnej o średnicy zewnętrznej 28 mm, umożliwiającej zakres momentu obrotowego od 0,1 Nm do 1,0 Nm. Obsługuje podwójne napięcie 12 V/24 V, prędkość bez obciążenia wynosi do 4000-5000 obr./min.
Model 28JXF10K/28ZY38 łączy w sobie prostą charakterystykę napędu szczotkowego silnika prądu stałego z możliwością wzmocnienia wysokiego momentu obrotowego przekładni planetarnej. Przekładnia planetarna jest kompaktowa i trwała, zajmuje niewiele miejsca, a przekładnia jest precyzyjnie obrobiona i dobrze nasmarowana, charakteryzuje się wysoką odpornością na zużycie i niezawodnością oraz może pracować stabilnie przez długi czas.

  • 28JXF10K/28ZY38 28mm 0,1-1Nm Szczotkowany silnik planetarny z magnesami trwałymi DC
Download Zapytanie o produkt
PRZEDV：30JN30K/28ZY47P 30mm 7300 obr/min Szczotkowany silnik planetarny z magnesem trwałym DC
DALEJ：28JN30K/28ZY47 28mm 6000 obr./min Szczotkowany silnik planetarny z magnesami trwałymi DC

+86 0579-86817938-836

[email protected]

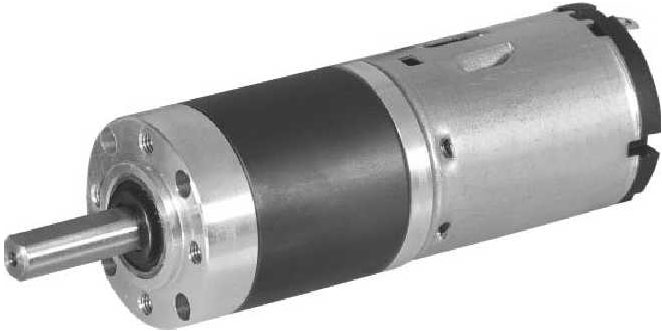

28JXF10K/28ZY38

Przekładnia planetarna o średnicy zewnętrznej 28 mm,

Dopuszczalny zakres obciążenia: 0,1 N.m ~ 1,0 N.m

Silnik z przekładnią planetarną PM DC (materiał przekładni pierścieniowej: proszek metalowy)

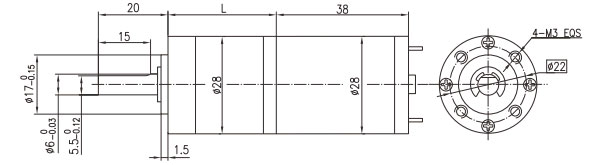

Wymiary

Dane techniczne silnika

Wpisz

Napięcie znamionowe VDC

Prędkość bez obciążenia obr./min

Prąd jałowy mA

Prędkość znamionowa obr./min

Znamionowy moment obrotowymNm

Moc wyjściowa W

Prąd znamionowy mA

Moment utyku mN.m

Prąd stoiska A

28ZY38-1240

12

4000

80

2600

7

1.86

350

20

0.75

28ZY38-1250

12

5000

100

3450

7

2.48

370

21.5

0.9

28ZY38-2450

24

5000

60

4000

6.9

2.87

200

22

0.6

Dane techniczne silnika przekładniowego

Konfiguracja 28ZY38-1240 Silnik prądu stałego (28ZY38-1240 silnik prądu stałego)

Współczynnik redukcji

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Liczba przekładni

1

1

2

2

2

3

3

3

3

4

4

4

Długość (L) mm

22.6

22.6

29.2

29.2

29.2

35.6

35.6

35.6

35.6

42

42

42

Prędkość bez obciążenia obr./min

1078

772

286

211

148

78

56

40

29

21

15

11

Prędkość znamionowa obr./min

701

502

186

137

96

51

37

26

19

14

10

7

Znamionowy moment obrotowy Nm

0.023

0.033

0.079

0.11

0.15

0.26

0.36

0.51

0.71

0.86

1

1

Maks. dopuszczalne obciążenie w krótkim czasie N.m

0.3

0.3

1.2

1.2

1.2

2.4

2.4

2.4

2.4

3

3

3

Konfiguracja 28ZY38-1250 Silnik prądu stałego (28ZY38-1250 silnik prądu stałego)

Współczynnik redukcji

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Liczba przekładni

1

1

2

2

2

3

3

3

3

4

4

4

Długość (L) mm

22.6

22.6

29.2

29.2

29.2

35.6

35.6

35.6

35.6

42

42

42

Prędkość bez obciążenia obr./min

1348

965

357

263

185

98

70

50

36

26

19

14

Prędkość znamionowa obr./min

930

666

246

182

128

68

49

35

25

18

13

9.3

Znamionowy moment obrotowy Nm

0.023

0.033

0.079

0.11

0.15

0.26

0.36

0.51

0.71

0.86

1

1

Maks. dopuszczalne obciążenie w krótkim czasie N.m

0.3

0.3

1.2

1.2

1.2

2.4

2.4

2.4

2.4

3

3

3

Skonfiguruj silnik prądu stałego 28ZY38-2450 (silnik prądu stałego 28ZY38-2450)

Współczynnik redukcji

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Liczba przekładni

1

1

2

2

2

3

3

3

3

4

4

4

Długość (L) mm

22.6

22.6

29.2

29.2

29.2

35.6

35.6

35.6

35.6

42

42

42

Prędkość bez obciążenia obr./min

1348

965

357

263

185

98

70

50

36

26

19

14

Prędkość znamionowa obr./min

1078

772

286

211

148

78

56

40

29

21

15

11

Znamionowy moment obrotowy Nm

0.023

0.032

0.078

0.11

0.15

0.26

0.36

0.5

0.7

0.85

1

1

Maks. dopuszczalne obciążenie w krótkim czasie N.m

0.3

0.3

1.2

1.2

1.2

2.4

2.4

2.4

2.4

3

3

3
