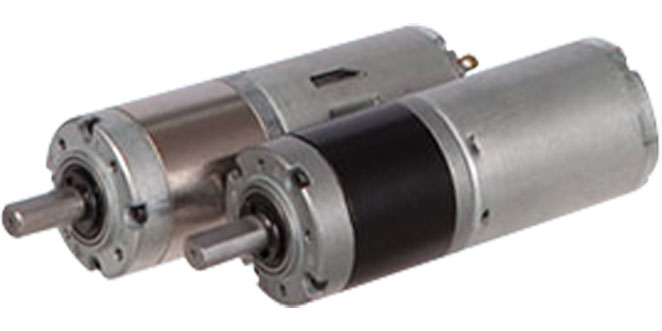

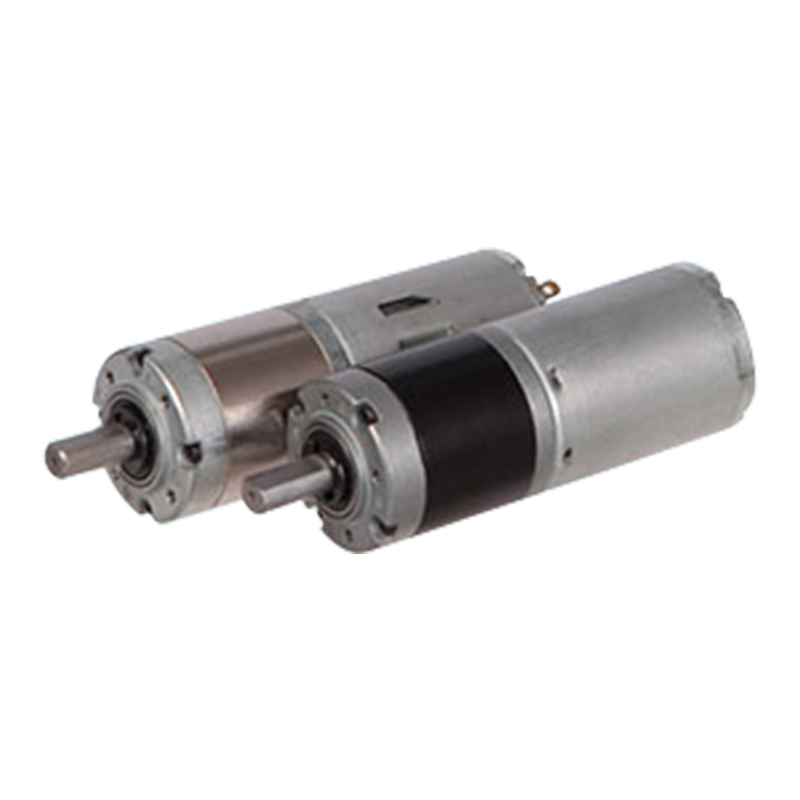

36JXE30K/36ZY50 36mm 0,3-3N.m Szczotkowany silnik planetarny z magnesami trwałymi DC

36JXE30K/36ZY50 36mm 0,3-3N.m Szczotkowany silnik planetarny z magnesami trwałymi DC

Materiał pierścienia wewnętrznego modelu 36JXE30K/36ZY50 jest wykonany z metalu i metalu proszkowego. Można wybierać pomiędzy pierścieniem wewnętrznym wykonanym z dwóch materiałów: proszkiem metalowym (model 36JXF30K) i metalem (model 36JXE30K). Średnica zewnętrzna wynosi 36 mm, dopuszczalny zakres momentu obrotowego: 0,3 N.m ~ 3,0 N.m, prędkość bez obciążenia wynosi 3600-4200 obr./min.
Dzięki wielu kołom planetarnym można rozłożyć siłę uderzenia i zwiększyć nośność, w połączeniu z wysokim momentem obrotowym silnika szczotkowego, aby poradzić sobie z dużymi obciążeniami (takimi jak systemy napędowe zautomatyzowanych linii produkcyjnych). Płynną regulację prędkości można osiągnąć poprzez regulację napięcia, a wielostopniowy wybór przełożeń nałożonych na siebie przekładni planetarnych pozwala dokładnie kontrolować prędkość i moment obrotowy w dużym zakresie, odpowiednim dla scenariuszy wymagających precyzyjnej regulacji (takich jak sprzęt medyczny, małe roboty).

  • 36JXE30K/36ZY50 36mm 0,3-3N.m Szczotkowany silnik planetarny z magnesami trwałymi DC
Download Zapytanie o produkt
PRZEDV：36JXE30K/36ZY57 36mm 12v/24v szczotkowany silnik planetarny z magnesem trwałym DC
DALEJ：36JXE30K/35ZY40 36 mm 3000-5000 obr./min Szczotkowany silnik planetarny z magnesami trwałymi DC

+86 0579-86817938-836

[email protected]

36JXE30K/36ZY50

Przekładnia planetarna o średnicy zewnętrznej 36 mm,

Dopuszczalny zakres obciążenia: 0,3 Nm~3,0 Nm

Silnik z przekładnią planetarną PM DC (materiał przekładni pierścieniowej: metal i proszek metalowy)

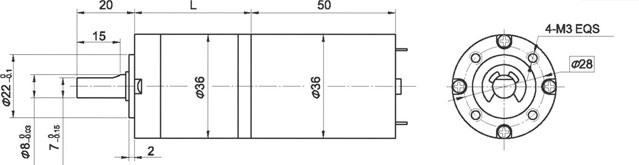

Wymiary

Koło koronowe można wybrać spośród dwóch materiałów: Proszek metalowy (typ: 36JXF30K), metal (typ: 36JXE30K)

Dane techniczne silnika

Wpisz

Napięcie znamionowe VDC

Prędkość bez obciążenia obr./min

Prąd jałowy mA

Prędkość znamionowa obr./min

Znamionowy moment obrotowymNm

Moc wyjściowa W

Prąd znamionowy mA

Moment utyku mN.m

Prąd stoiska A

36ZY50-2436

24

3600

100

3000

11

3.4

0.4

58

1.7

36ZY50-2442

24

4200

120

3450

12

4.2

0.43

56

1.6

Dane techniczne silnika przekładniowego

Konfiguracja 36ZY50-2436 Silnik prądu stałego (36ZY50-2436 Silnik prądu stałego)

Współczynnik redukcji

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

Liczba przekładni

1

1

2

2

2

3

3

3

3

4

4

4

4

Długość (L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

47.4

47.4

47.4

Prędkość bez obciążenia obr./min

970

695

257

189

133

71

51

36

26

19

14

9.8

7

Prędkość znamionowa obr./min

809

579

214

158

111

59

42

30

22

16

11

8.1

5.8

Znamionowy moment obrotowy Nm

0.037

0.051

0.12

0.17

0.24

0.41

0.57

0.8

1.1

1.4

1.9

2.6

3

Maks. dopuszczalne obciążenie w krótkim czasie N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

9

Konfiguracja 36ZY50-2442 Silnik prądu stałego (36ZY50-2442 silnik prądu stałego)

Współczynnik redukcji

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

Liczba przekładni

1

1

2

2

2

3

3

3

3

4

4

4

4

Długość (L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

47.4

47.4

47.4

Prędkość bez obciążenia obr./min

1132

811

300

221

156

82

59

42

30

22

16

11

8.1

Prędkość znamionowa obr./min

930

666

246

182

128

68

49

35

25

18

13

9.3

6.7

Znamionowy moment obrotowy Nm

0.04

0.056

0.14

0.18

0.26

0.45

0.62

0.88

1.2

1.5

2.1

2.9

3

Maks. dopuszczalne obciążenie w krótkim czasie N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

9

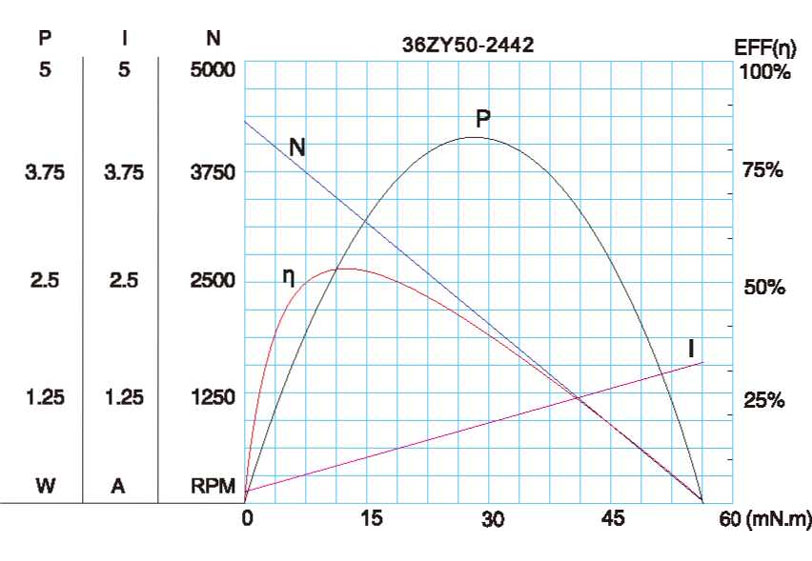

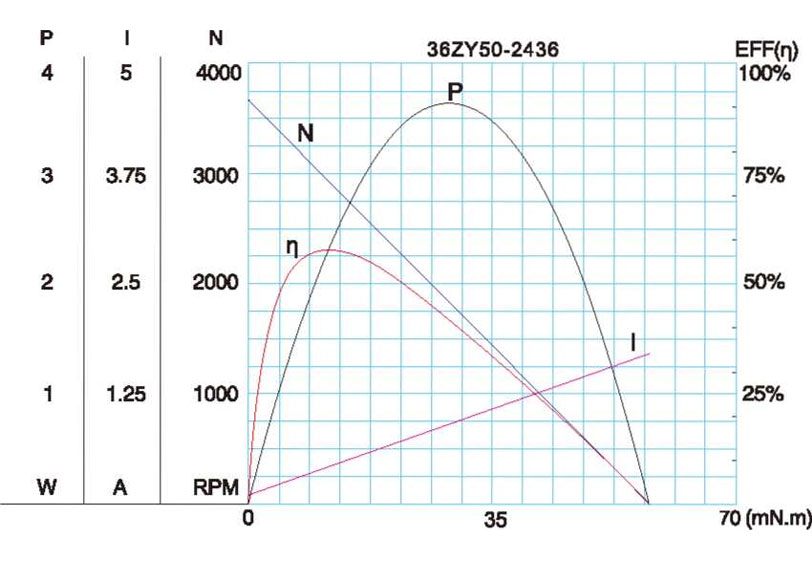

Charakterystyka silnika

A-17

Parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.*
