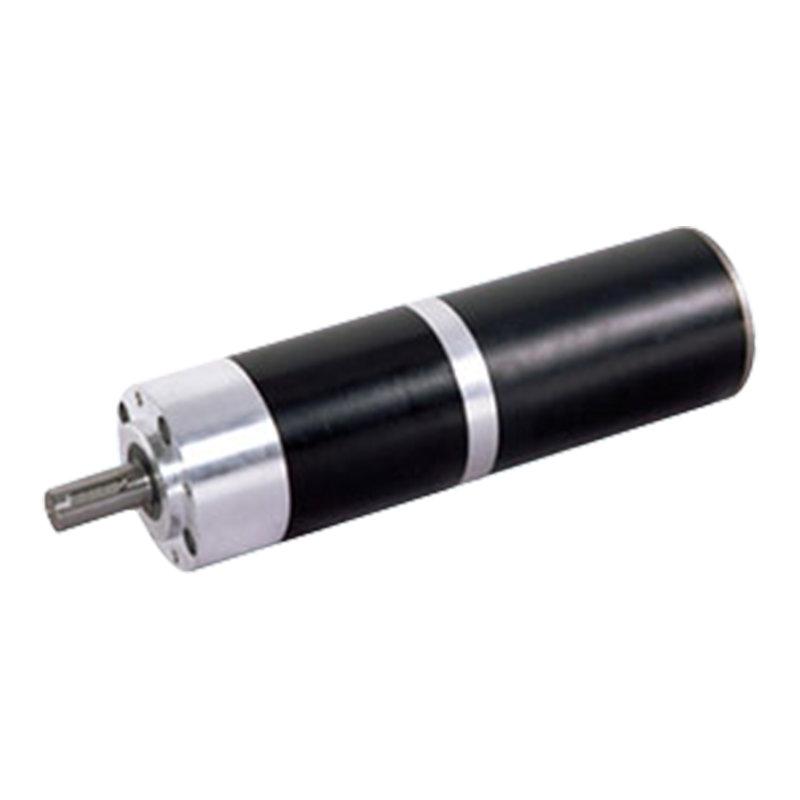

82JX1200K/80ZY125 82mm 120N.m Szczotkowany silnik planetarny z magnesami trwałymi DC

82JX1200K/80ZY125 82mm 120N.m Szczotkowany silnik planetarny z magnesami trwałymi DC

Silnik z przekładnią planetarną na prąd stały z magnesami trwałymi został zaprojektowany z myślą o kompatybilności z podwójnym napięciem 12 V/24 V, aby dostosować się do różnych scenariuszy zużycia energii. Prędkość bez obciążenia wynosząca 2000–3500 obr./min i przełożenie przekładni 6–71 umożliwiają dokładną regulację wyjściowego momentu obrotowego (do 120 Nm) i prędkości, aby spełnić wymagania dotyczące mocy, od precyzyjnych instrumentów po sprzęt o dużej wytrzymałości. Połączenie bezwładności silnika 274-440 kg·cm² i szczytowego momentu obrotowego 4,4 N.m zapewnia odporność na uderzenia w przypadku nagłych obciążeń, jednocześnie szybko reagując przy niskiej bezwładności (start i stop <3 ms). Pobór energii prądu statycznego bez obciążenia wynoszący 22-30 mA podkreśla wysoką wydajność układu elektromagnetycznego.

W układzie redukcyjnym zastosowano konstrukcję metalowej przekładni planetarnej z wieloma zębami, która zapewnia cichą pracę dzięki konstrukcji z podziałem obciążenia, zapewniając trwałość skrzyni biegów w trudnych warunkach, takich jak kurz i wilgoć. Połączenie kompaktowej metalowej obudowy (długość 24 mm) i gęstości momentu obrotowego 120 Nm pozwala zrównoważyć sprzeczne wymagania dotyczące dużej mocy wyjściowej i integracji systemów w scenariuszach o ograniczonej przestrzeni, takich jak zautomatyzowane linie produkcyjne i sprzęt medyczny.

Ogólny system parametrów wskazuje na podwójne standardy niezawodności klasy przemysłowej i dokładności sterowania dynamicznego. Jest szczególnie odpowiedni do scenariuszy serwonapędów, które wymagają szybkiego uruchamiania i zatrzymywania, dużej gęstości momentu obrotowego i tolerancji środowiskowej, takich jak rdzeniowe jednostki napędowe w przegubach robotów, precyzyjne stoły obrotowe i inne dziedziny.

  • 82JX1200K/80ZY125 82mm 120N.m Szczotkowany silnik planetarny z magnesami trwałymi DC
82JX1200K/80ZY125

Przekładnia planetarna o średnicy zewnętrznej 82 mm,

Dopuszczalny zakres obciążenia: 120N.m

Silnik z przekładnią planetarną PM DC (materiał przekładni pierścieniowej: metal)

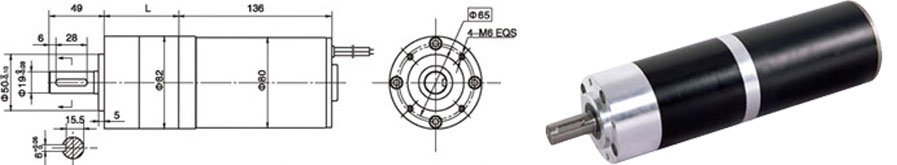

Wymiary

Dane techniczne silnika

Wpisz

Napięcie znamionowe VDC

Prędkość bez obciążenia obr./min

Prąd jałowy mA

Prędkość znamionowa obr./min

Znamionowy moment obrotowymNm

Moc wyjściowa W

Prąd znamionowy mA

Moment utyku mN.m

Prąd stoiska A

80ZY125-2420

24

2000

0.7

1650

440

76

5

2.5

22

80ZY125-2435

24

3500

1.6

2750

950

274

17

4.4

30

Dane techniczne silnika przekładniowego

Konfiguracja 80ZY125-2420 Silnik prądu stałego (80ZY125-2420 silnik prądu stałego)

Współczynnik redukcji

4

7

14

19

25

32

50

64

71

90

116

152

195

329

Liczba przekładni

1

1

2

2

2

2

3

3

3

3

3

3

3

3

Długość (L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

115

Prędkość bez obciążenia obr./min

500

286

143

105

80

63

40

31

28

22

17

13

10

6

Prędkość znamionowa obr./min

413

236

118

87

66

52

33

26

23

18

14

11

8.5

5

Znamionowy moment obrotowy Nm

1.6

2.8

5

6.8

8.9

11

16

21

23

29

37

49

63

106

Maks. dopuszczalne obciążenie w krótkim czasie N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

360

Konfiguracja 80ZY125-2435 Silnik prądu stałego (80ZY125-2435 silnik prądu stałego)

Współczynnik redukcji

4

7

14

19

25

32

50

64

71

90

116

152

195

Liczba przekładni

1

1

2

2

2

2

3

3

3

3

3

3

3

Długość (L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

Prędkość bez obciążenia obr./min

875

500

250

184

140

109

70

55

49

39

30

23

18

Prędkość znamionowa obr./min

688

393

196

145

110

86

55

43

39

31

24

18

14

Znamionowy moment obrotowy Nm

3.4

6

11

15

19

25

35

44

49

62

80

105

120

Maks. dopuszczalne obciążenie w krótkim czasie N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

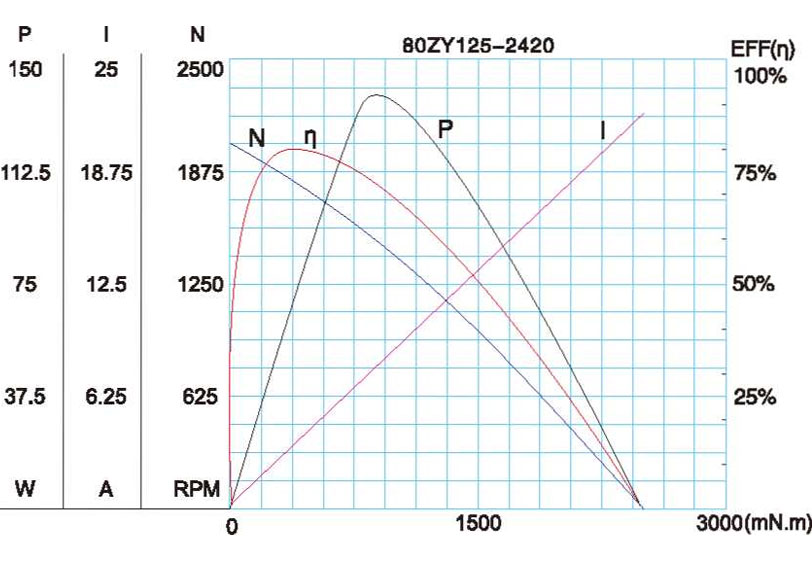

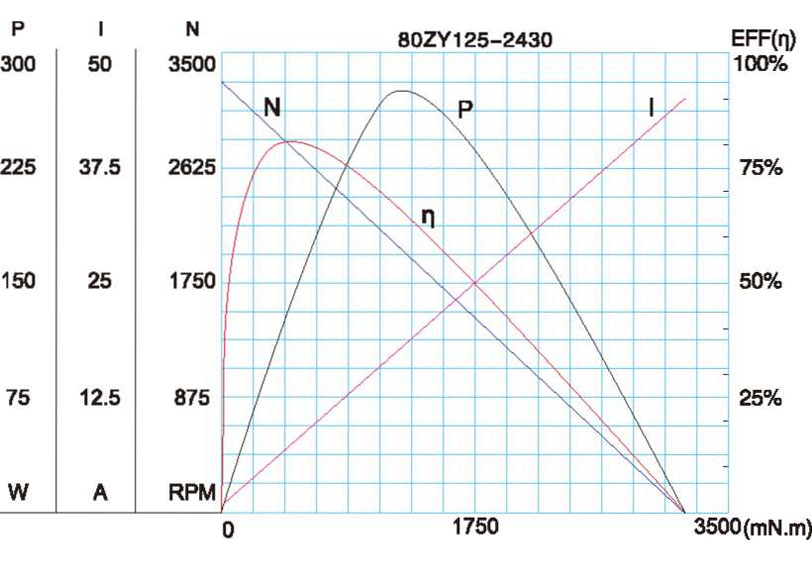

Charakterystyka silnika

A-34

Parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.*
