37JBE10K/36ZY57 37mm 1N.m Silnik z przekładnią zębatą czołową z magnesem trwałym DC

37JBE10K/36ZY57 37mm 1N.m Silnik z przekładnią zębatą czołową z magnesem trwałym DC

37JBE10K/36ZY57 to kompaktowy zespół napędowy o średnicy zewnętrznej 37 mm, umożliwiający zakres momentu obrotowego od 1,0 Nm do 37 mm i prędkość bez obciążenia od 3600 do 4200 obr./min.
Prędkość można bezpośrednio kontrolować poprzez regulację napięcia wejściowego, a regulacja prędkości jest prosta (np. regulacja napięcia PWM), bez skomplikowanych algorytmów sterowania i jest odpowiednia dla wymagań dotyczących taniej regulacji prędkości. W scenariuszach z niskim obciążeniem lub pracą przerywaną (np. sprzęt gospodarstwa domowego, automatyczne zasłony itp.) problem zużycia szczotek silników szczotkowych nie jest znaczący, a ogólna niezawodność jest wysoka. Konstrukcja mechaniczna przekładni równoległej jest stabilna, zużycie przekładni jest niewielkie, a żywotność długa.

  • 37JBE10K/36ZY57 37mm 1N.m Silnik z przekładnią zębatą czołową z magnesem trwałym DC
37JBE10K/36ZY57

Przekładnia planetarna o średnicy zewnętrznej 37 mm,

Dopuszczalny zakres obciążenia: 1,0 N.m

Silnik z przekładnią czołową PM DC

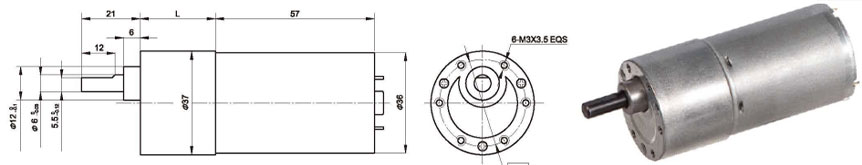

Wymiary

Dane techniczne silnika

TYP

Napięcie znamionowe VDC

Prędkość bez obciążenia obr./min

Prąd jałowy A

Prędkość znamionowa obr./min

Znamionowy moment obrotowy Nm

Moc wyjściowa W

Prąd znamionowy A

Moment obrotowy utyku Nm

Prąd stoiska A

36ZY57-2436

24

3600

120

3000

17

5

0.5

89

2

36ZY57-2442

24

4200

120

3600

19

7

0.52

124

2.7

Dane techniczne silnika przekładniowego

Konfiguracja 36ZY57-2436 Silnik prądu stałego

Współczynnik redukcji

6

10

18

30

50

75

100

150

Liczba przekładni

2

2

3

3

4

4

4

5

Długość (L) mm

21.5

21.5

26.5

26.5

29

29

29

31.5

Prędkość bez obciążenia obr./min

600

360

200

120

72

48

36

24

Prędkość znamionowa obr./min

500

300

167

100

60

40

30

20

Znamionowy moment obrotowy N.m

0.09

0.14

0.22

0.37

0.61

0.78

1

1

Maks. dopuszczalne obciążenie w krótkim czasie N.m

0.5

0.5

1

1

2

2

2

3

Kierunek obrotu

CCW

CCW

CW

CW

CCW

CCW

CCW

CW

Konfiguracja 36ZY57-2442 Silnik prądu stałego

Współczynnik redukcji

6

10

18

30

50

75

100

150

Liczba przekładni

2

2

3

3

4

4

4

5

Długość (L) mm

21.5

21.5

26.5

26.5

29

29

29

31.5

Prędkość bez obciążenia obr./min

700

420

233

140

84

56

42

28

Prędkość znamionowa obr./min

600

360

200

120

72

48

36

24

Znamionowy moment obrotowy N.m

0.1

0.16

0.25

0.41

0.68

0.87

1

1

Maks. dopuszczalne obciążenie w krótkim czasie N.m

0.5

0.5

1

1

2

2

2

3

Kierunek obrotu

CCW

CCW

CW

CW

CCW

CCW

CCW

CW

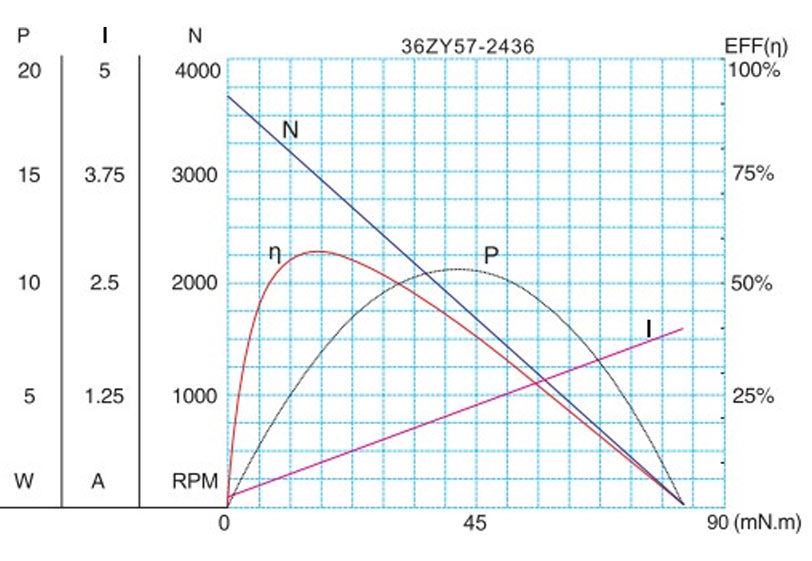

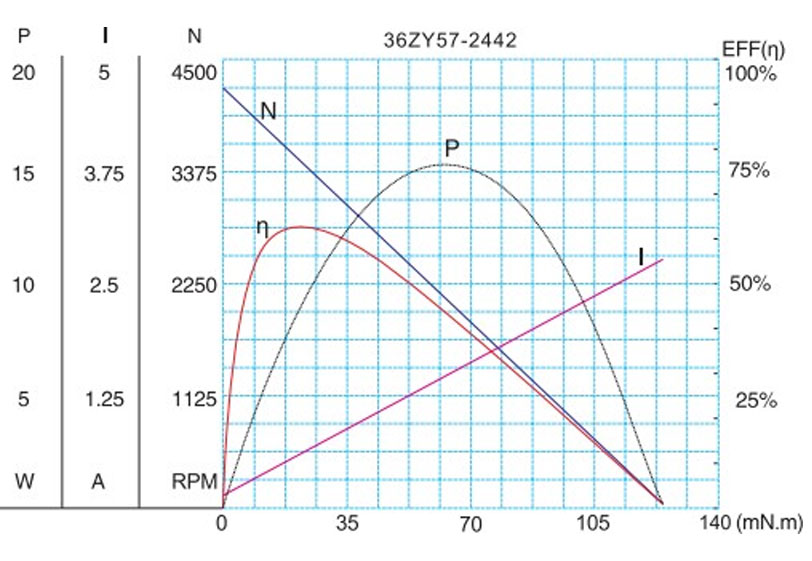

Charakterystyka silnika

F-5

Parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.*
