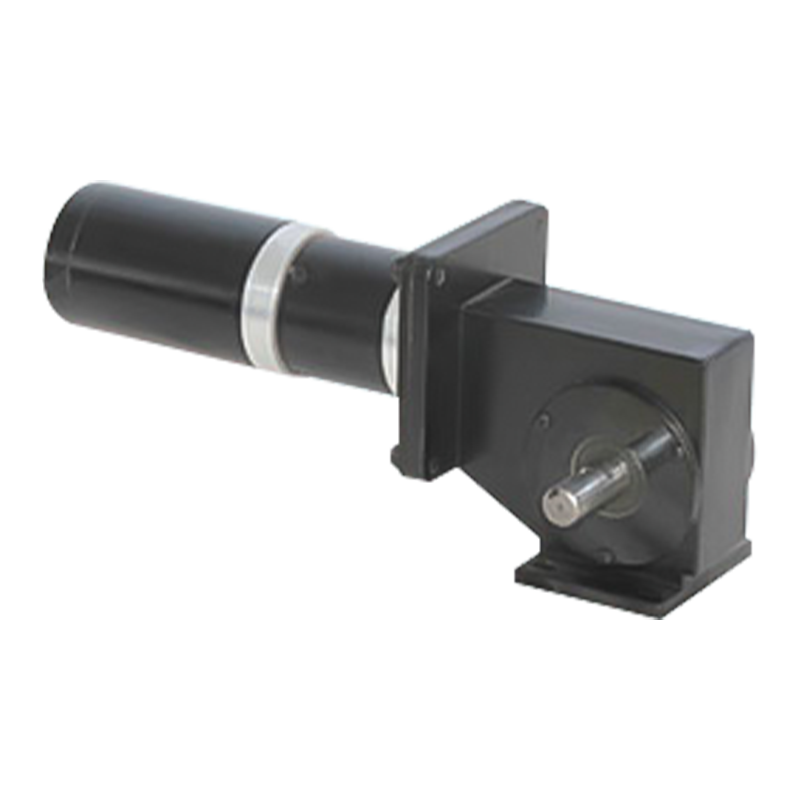

Silnik z przekładnią ślimakową ze szczotkowanym magnesem trwałym 90JW/60JX/60ZY o wysokim przełożeniu

Silnik z przekładnią ślimakową ze szczotkowanym magnesem trwałym 90JW/60JX/60ZY o wysokim przełożeniu

Reduktor turbinowy prądu stałego z magnesami trwałymi 90JW/60JX/60ZY to konfiguracja mieszana, przed reduktorem ślimakowym skonfigurowano reduktor 60JX, silnik prądu stałego 60ZY, aby zwiększyć całkowite przełożenie przekładni i uzyskać niższą prędkość. Całkowity współczynnik redukcji jest iloczynem współczynnika redukcji dwóch reduktorów.
Przekładnia ślimakowa może osiągnąć większe przełożenie, zwykle od 5 do 80, a nawet więcej, co sprawia, że ​​silnik z przekładnią ślimakową szczotkową może przekształcić moc wyjściową silnika przy dużej prędkości przy niskim momencie obrotowym na wyjściową moc wyjściową silnika przy niskiej prędkości i wysokim momencie obrotowym, aby spełnić potrzeby przekładni różnych urządzeń. Mechanizm przekładni ślimakowej ma cechy zwartej konstrukcji i może osiągnąć duże przełożenie na małej przestrzeni, dzięki czemu całkowita objętość silnika przekładni ślimakowej szczotkowej jest niewielka i łatwa do zainstalowania w sprzęcie o ograniczonej przestrzeni. Podczas procesu przenoszenia kontakt między przekładnią ślimakową a powierzchnią zęba ślimaka jest ciągły, przekładnia jest płynna, hałas jest niski, a sprzęt może zapewnić bardziej stabilną moc wyjściową, która jest odpowiednia na okazje o wysokich wymaganiach dotyczących płynnej pracy.

  • Silnik z przekładnią ślimakową ze szczotkowanym magnesem trwałym 90JW/60JX/60ZY o wysokim przełożeniu
90JW/60JX/60ZY

Dopuszczalny zakres obciążenia: 20N.m

Silnik z przekładnią ślimakową PM DC

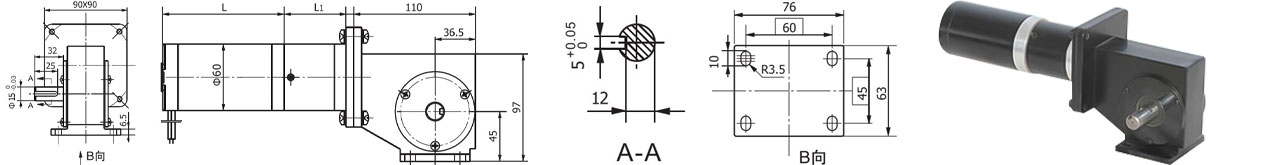

Wymiary

Konfiguracja mieszana, przekładnia planetarna 60OD i silnik PMDC 600D są umieszczone z przodu przekładni ślimakowej, aby zwiększyć całkowite przełożenie napędu i osiągnąć niższą prędkość. Całkowite przełożenie jest równe iloczynowi dwóch przełożeń.

Uwagi: Standardowym produktem jest lewy wał wyjściowy, prawy wał wyjściowy dostępny jest na zamówienie.

Dane techniczne silnika przekładniowego

Prędkość znamionowa (obr./min)

14

11

8

6

4

2

Znamionowy moment obrotowy (Nm)

9

12

20

20

20

20

Przełożenie przekładni ślimakowej

1:25

1:32

1:25

1:25

1:25

1:25

Przełożenie przekładni planetarnej

1:4,25

1:4,25

1:13

1:18

1:15

1:47

Połączony współczynnik

1:106

1:136

1:325

1:450

1:375

1:1175

Silnik prądu stałego

60ZY105-2420

60ZY105-2420

60ZY105-2430

60ZY105-2430

60ZY105-2420

60ZY75-2430

Długość silnika

110

110

110

110

110

80

Długość przekładni planetarnej

45.5

45.5

45.5

45.5

45.5

56.5
