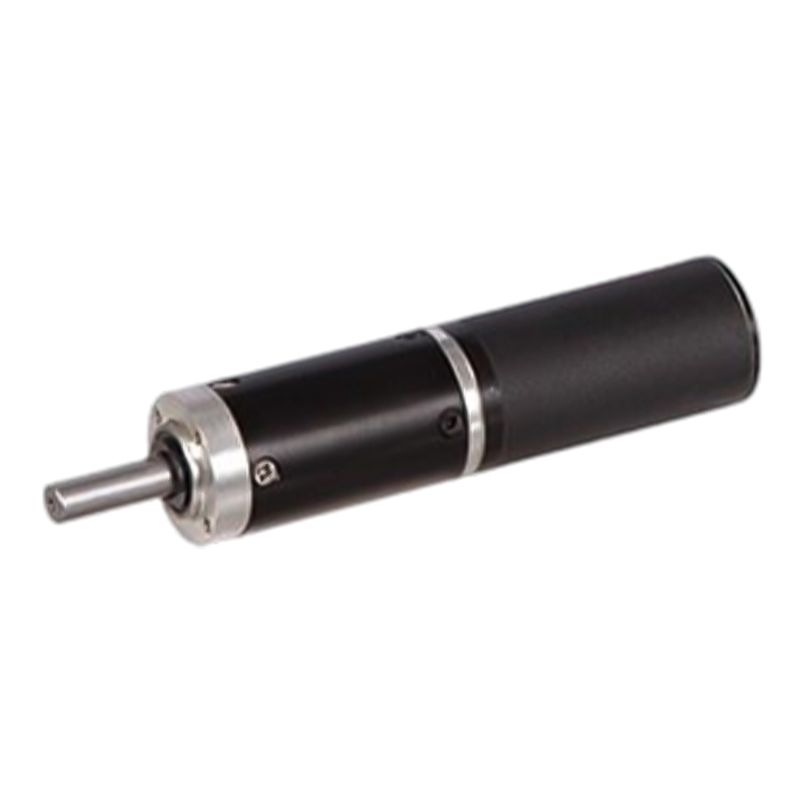

22JX10K/22ZWN45 22mm 7000 obr/min Bezszczotkowy silnik z przekładnią planetarną na prąd stały

22JX10K/22ZWN45 22mm 7000 obr/min Bezszczotkowy silnik z przekładnią planetarną na prąd stały

Bezszczotkowy silnik z przekładnią planetarną na prąd stały 22JX10K/22ZWN45 wykorzystuje metalowy pierścień wewnętrzny o średnicy zewnętrznej 22 mm, zapewniający zakres momentu obrotowego od 0,05 Nm do 0,5 Nm i prędkość bez obciążenia 7000 obr./min.
Dzięki wielostopniowemu zazębieniu przekładni można osiągnąć wysoki współczynnik opóźnienia w małej objętości (np. do 9000:1 w czterech etapach), a wyjściowy moment obrotowy jest duży i równomiernie rozłożony, co jest odpowiednie w przypadku scenariuszy o ograniczonej przestrzeni, takich jak przeguby robotów i sprzęt automatyki. W bezszczotkowym wirniku silnika zastosowano magnesy trwałe, które są cieńsze i lżejsze, a w połączeniu z kompaktowym układem przekładni planetarnych ogólna konstrukcja jest mniejsza.

  • 22JX10K/22ZWN45 22mm 7000 obr/min Bezszczotkowy silnik z przekładnią planetarną na prąd stały
22JX10K/22ZWN45

Przekładnia planetarna o średnicy zewnętrznej 22 mm,

Dopuszczalny zakres obciążenia: 0,05 Nm~0,5 Nm

Silnik z przekładnią planetarną BLDC (materiał przekładni pierścieniowej: metal)

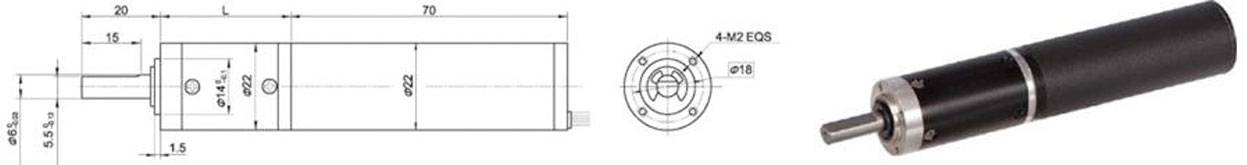

Wymiary

3-fazowy, 10-biegunowy, bezszczotkowy silnik prądu stałego, z zewnętrznym sterownikiem

Dane techniczne silnika bezszczotkowego

TYP

Liczba biegunów

Liczba faz

Napięcie prądu stałego

Prędkość bez obciążenia obr./min

Prędkość obr./min

Moment obrotowy mNm

Moc W

Moment obrotowy mNm

Obecny A

Rezystancja międzyfazowa w omach

Indukcyjność międzyfazowa mH

22ZWN45-2470

8

3

24

7000

4600

8

3.8

21

1.1

23

6.2

Dane techniczne bezszczotkowego silnika przekładniowego

Konfiguracja 22ZWN45-2470 Silnik BLDC (22ZWN45-2470 Silnik BLDC)

Współczynnik redukcji

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Liczba przekładni

1

1

2

2

2

3

3

3

3

4

4

4

Długość (L) mm

24.4

24.4

33

33

31

41.5

41.5

41.5

41.5

49.8

49.8

49.8

Prędkość bez obciążenia obr./min

1887

1351

500

368

259

137

99

70

50

37

27

19

Prędkość znamionowa rAnin

1240

888

329

242

170

90

65

46

33

24

17

12

Znamionowy moment obrotowy Nm

0.027

0.037

0.091

0.12

0.17

0.3

0.41

0.58

0.8

1

1

1

Maks. dopuszczalne obciążenie w krótkim czasie N.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3
