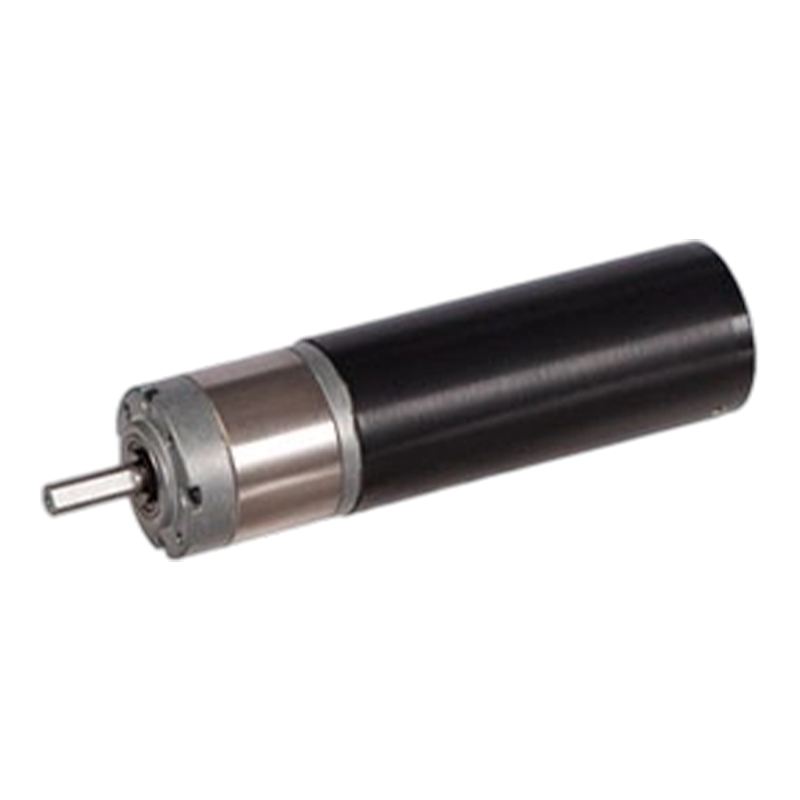

32JXE30K/33ZWN80 32mm precyzyjny silnik z przekładnią planetarną prądu stałego o wysokiej precyzji

32JXE30K/33ZWN80 32mm precyzyjny silnik z przekładnią planetarną prądu stałego o wysokiej precyzji

32JXE30K/33ZWN80 to połączenie motoreduktorów o średnicy zewnętrznej 32 mm, które można wybrać z dwóch materiałów: metalu proszkowego (model 36JXF30K) i metalu (model 36JXE30K).
Konstrukcja przekładni planetarnej jest zwarta, przekładnia wykonana ze stali stopowej o wysokiej wytrzymałości, po hartowaniu, szlifowaniu i innych procesach, o wysokiej wytrzymałości i odporności na zużycie, może wytrzymać większe obciążenie udarowe, długą żywotność. Przekładnia planetarna charakteryzuje się dokładnym przełożeniem i wysoką dokładnością przekładni. Dzięki rozsądnemu projektowaniu parametrów przekładni planetarnej można uzyskać bardzo dokładne przełożenie, a błąd przekładni można ogólnie kontrolować w zakresie ±0,5%–±1%.

  • 32JXE30K/33ZWN80 32mm precyzyjny silnik z przekładnią planetarną prądu stałego o wysokiej precyzji
32JXE30K/33ZWN80

Przekładnia planetarna o średnicy zewnętrznej 32 mm,

Dopuszczalny zakres obciążenia: 0,3 Nm~3,0 Nm

Silnik z przekładnią planetarną BLDC (materiał przekładni pierścieniowej: metal)

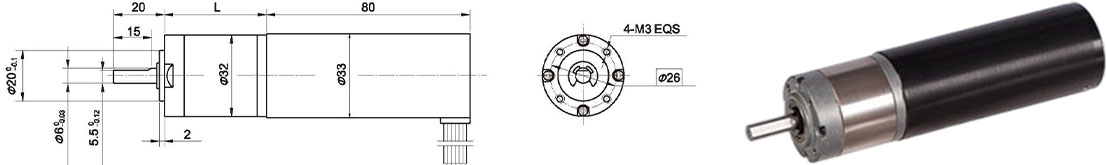

Wymiary

Koło zębate koronowe można wybrać spośród dwóch materiałów: Proszek metalowy (typ: 36JXF30K), metal (typ: 36JXE30K)

Dane techniczne silnika bezszczotkowego

TYP

Liczba biegunów

Liczba faz

Napięcie znamionowe VDC

Prędkość bez obciążenia obr./min

Prędkość znamionowa obr./min

Znamionowy moment obrotowy mNm

Moc znamionowa W

Maks. moment obrotowy mN.m

Prąd szczytowy A

Rezystancja między liniami, omy

Indukcyjność międzyfazowa mH

33ZWN80-2490

4

3

24

9000

7800

50

40

350

11

0.86

0.55

Dane techniczne bezszczotkowego silnika przekładniowego

Konfiguracja 33ZWN80-2490 Bezszczotkowy silnik prądu stałego (silnik BLDC 33ZWN80-2490)

Współczynnik redukcji

3.7

5.2

14

19

27

51

71

100

139

Liczba przekładni

1

1

2

2

2

3

3

3

3

Długość (L) mm

25.7

25.7

32.8

32.8

32.8

39.7

39.7

39.7

39.7

Prędkość bez obciążenia obr./min

2624

1737

643

474

333

176

127

90

65

Prędkość znamionowa rAnin

2101

1506

557

411

289

153

110

78

56

Znamionowy moment obrotowy Nm

0.17

0.23

0.57

0.77

1.1

1.9

2.5

2.5

2.5

Maks. dopuszczalne obciążenie w krótkim czasie N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5
