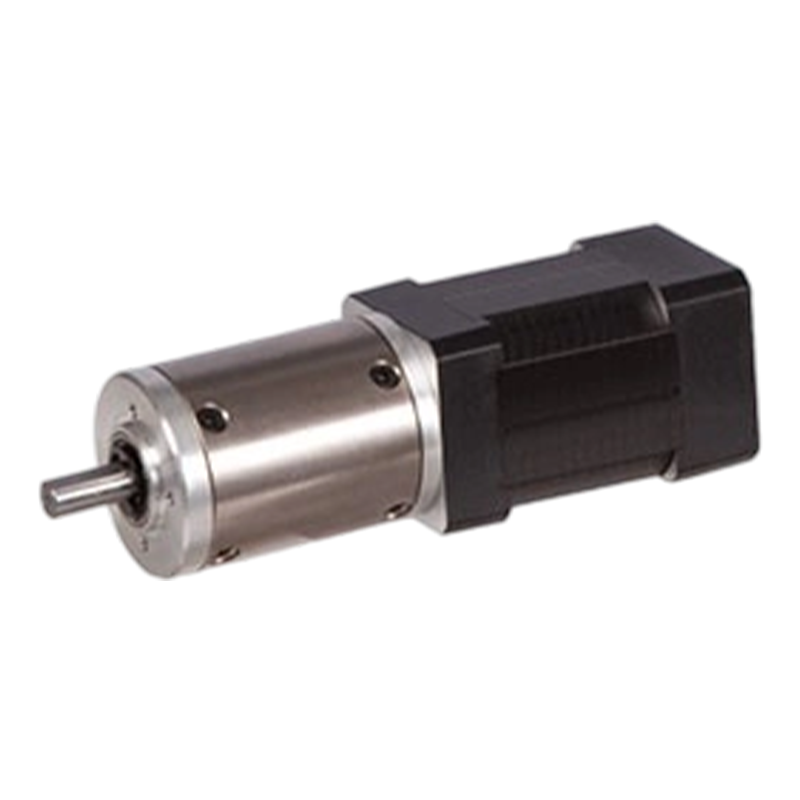

42JX150K/42BL60 42mm Wbudowany sterownik Bezszczotkowy silnik z przekładnią planetarną DC

42JX150K/42BL60 42mm Wbudowany sterownik Bezszczotkowy silnik z przekładnią planetarną DC

42JX150K/42BL60 to kompaktowy zasilacz o średnicy 42 mm, który wykorzystuje bezszczotkowy silnik prądu stałego w połączeniu z wbudowanym napędem. Wyposażony w precyzyjną przekładnię planetarną, może pracować stabilnie w różnych trudnych warunkach i nadaje się do zastosowań wymagających dużej mocy i dokładności.
W bezszczotkowym wirniku silnika zastosowano magnes trwały, który jest cieńszy i lżejszy, a w połączeniu z kompaktowym układem przekładni planetarnej ogólna konstrukcja jest mniejsza. Funkcja beziskrowa zmniejsza zakłócenia elektromagnetyczne i nadaje się do precyzyjnych instrumentów i środowisk przemysłowych o długotrwałej, ciągłej pracy. Wysoka dynamika i kompaktowa konstrukcja zapewniająca precyzyjny chwyt.

  • 42JX150K/42BL60 42mm Wbudowany sterownik Bezszczotkowy silnik z przekładnią planetarną DC
42JX150K/42BL60

Przekładnia planetarna o średnicy zewnętrznej 42 mm,

Dopuszczalny zakres obciążenia: 1N.m~1.5N.m

Silnik z przekładnią planetarną BLDC (materiał przekładni pierścieniowej: metal i metal proszkowy)

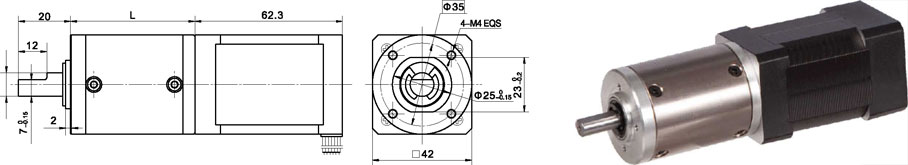

Wymiary

Koło zębate koronowe można wybrać spośród dwóch materiałów: proszkowego metalu (typ: 42JXF150K), metalu (typ: 42JXE150K)

Dane techniczne silnika bezszczotkowego

TYP

Liczba biegunów

Liczba faz

Napięcie znamionowe VDC

Prędkość bez obciążenia obr./min

Prędkość znamionowa obr./min

Znamionowy moment obrotowy mNm

Moc znamionowa W

Maks. moment obrotowy mN.m

Prąd szczytowy A

Rezystancja między liniami w omach

Indukcyjność międzyfazowa mH

42BL60-2440

10

3

24

4000

3000

160

50

650

11.8

1.1

0.96

Dane techniczne bezszczotkowego silnika przekładniowego

Konfiguracja 42BL60-2440 Bezszczotkowy silnik prądu stałego (42BLS60-2440 BLDC Motor)

Współczynnik redukcji

3.5

14

21

49

84

104

126

Liczba przekładni

1

2

2

3

3

3

3

Długość (L) mm

32.5

39.2

39.2

46

46

46

46

Prędkość bez obciążenia obr./min

1143

286

190

82

48

38

32

Prędkość znamionowa rAnin

857

214

143

61

36

29

24

Znamionowy moment obrotowy Nm

0.5

1.8

2.7

5.7

9.8

12

14.7

Maks. dopuszczalne obciążenie w krótkim czasie N.m

3

12

12

25

25

25

25
