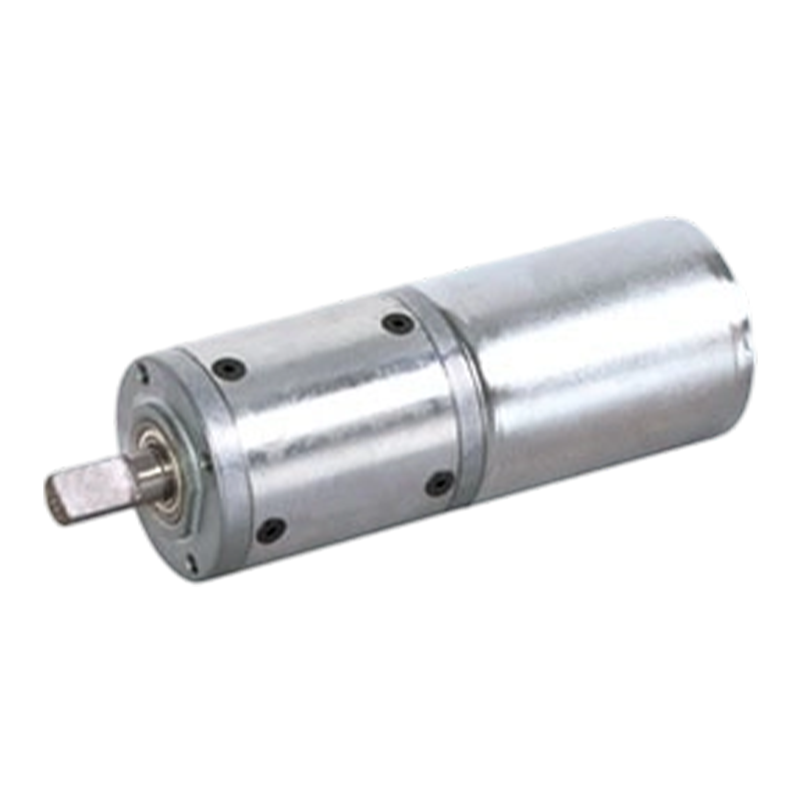

42JX150K/42ZWNP66 42mm obudowa ze stopu aluminium bezszczotkowy silnik z przekładnią planetarną na prąd stały

42JX150K/42ZWNP66 42mm obudowa ze stopu aluminium bezszczotkowy silnik z przekładnią planetarną na prąd stały

42JX150K/42ZWNP66 to produkt o wysokiej wydajności, przeznaczony do zastosowań wymagających dużej precyzji i niskiego poziomu hałasu. Dopuszczalne zakresy momentu obrotowego od 2 Nm do 15 Nm, odpowiednie dla różnych urządzeń automatyki przemysłowej i maszyn precyzyjnych.
Przekładnia planetarna charakteryzuje się dokładnym przełożeniem i wysoką dokładnością przekładni. Rozsądnie projektując parametry przekładni planetarnej można osiągnąć bardzo dokładne przełożenie, a błąd przekładni można ogólnie kontrolować w zakresie ±0,5%–±1%. Uzwojenie stojana silnika bezszczotkowego jest zwykle nawinięte wieloma pasmami cienkiego drutu, koniec uzwojenia jest krótki, powierzchnia rozpraszania ciepła jest duża, a obudowa silnika jest zwykle wykonana ze stopu aluminium i innych materiałów o dobrej przewodności cieplnej, które mogą skutecznie rozpraszać ciepło wytwarzane wewnątrz silnika.

  • 42JX150K/42ZWNP66 42mm obudowa ze stopu aluminium bezszczotkowy silnik z przekładnią planetarną na prąd stały
42JX150K/42ZWNP66(1)

Przekładnia planetarna o średnicy zewnętrznej 42 mm,

Dopuszczalny zakres obciążenia: 2N.m~15N.m

Silnik z przekładnią planetarną BLDC (materiał przekładni pierścieniowej: metal)

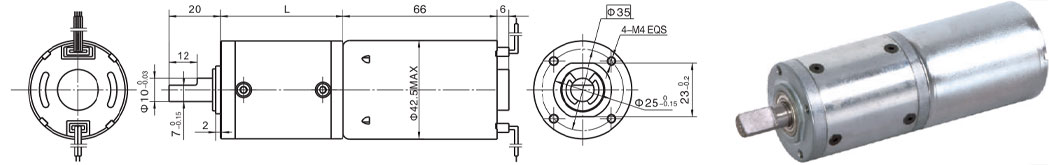

Wymiary

3-fazowy 10-biegunowy bezszczotkowy silnik prądu stałego, z wbudowanym sterownikiem

Dane techniczne silnika bezszczotkowego

TYP

Liczba biegunów

Liczba faz

Napięcie znamionowe VDC

Prędkość bez obciążenia obr./min

Prędkość znamionowa obr./min

Znamionowy moment obrotowy mN.m

Prąd znamionowy A

Moc wyjściowa W

42ZWNP66-2430

10

3

24

3000

2550

80

1.1

21

Dane techniczne bezszczotkowego silnika przekładniowego

Konfiguracja silnika BLDC 42ZWNP66-2430 (silnik BLDC 42ZWNP66-2430)

Współczynnik redukcji

3.5

14

21

49

84

104

126

156

172

Liczba przekładni

1

2

2

3

3

3

3

4

4

Długość (L) mm

32.5

39.2

39.2

46

46

46

46

52.5

52.5

Prędkość bez obciążenia obr./min

857

214

143

61

36

29

24

19

17

Prędkość znamionowa rAnin

728

182

121

52

30

24

20

16

15

Znamionowy moment obrotowy Nm

0.25

0.9

1.3

2.8

4.9

6

7.3

8.2

9

Maks. dopuszczalne obciążenie w krótkim czasie N.m

3

12

12

25

25

25

25

30

30
