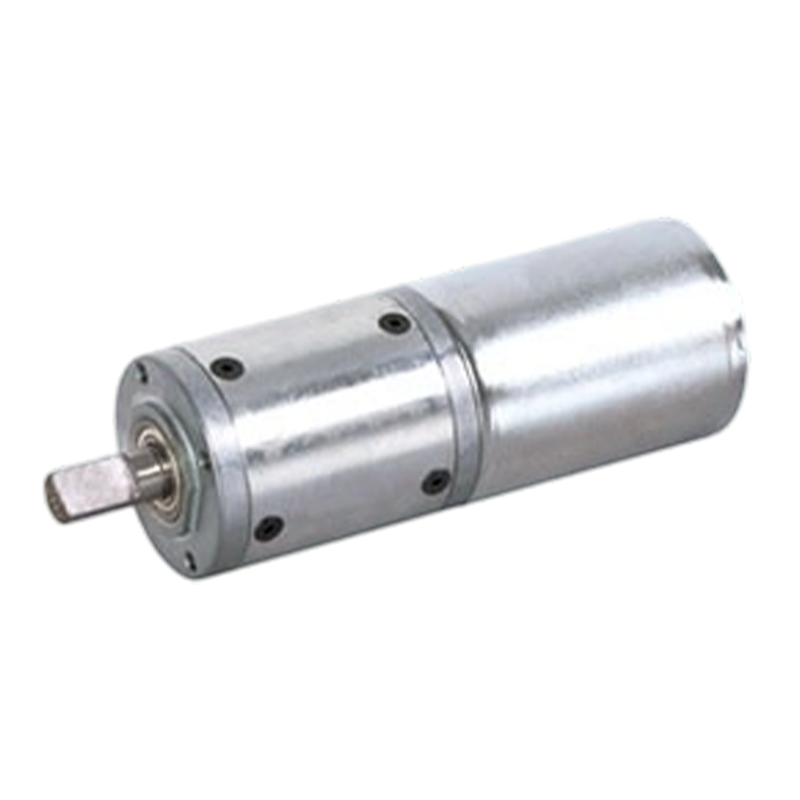

42JX150K/42ZWNP66T 42mm Konstrukcja o niskim zużyciu Bezszczotkowy silnik z przekładnią planetarną na prąd stały

42JX150K/42ZWNP66T 42mm Konstrukcja o niskim zużyciu Bezszczotkowy silnik z przekładnią planetarną na prąd stały

42JX150K/42ZWNP66T to reduktor planetarny o średnicy zewnętrznej 42 mm, umożliwiający zakres momentu obrotowego od 2 Nm do 15 Nm, a materiał wewnętrznego pierścienia zębatego jest wykonany z metalu, odpowiedni do środowiska o podwójnym napięciu 12 V/24 V.
Silniki bezszczotkowe nie wymagają szczotek, zużycie koncentruje się głównie w łożyskach, konstrukcja przekładni planetarnej z podziałem obciążenia zmniejsza zużycie jednopunktowe, połączenie tych dwóch znacznie zmniejsza zużycie mechaniczne, żywotność dziesiątek tysięcy godzin, konserwacja wymaga jedynie zewnętrznej średnicy 28 mm kompaktowego zespołu napędowego, odpowiedniego do środowiska o podwójnym napięciu 12 V/24 V, wykorzystującego metalową konstrukcję wewnętrznego pierścienia zębatego.

  • 42JX150K/42ZWNP66T 42mm Konstrukcja o niskim zużyciu Bezszczotkowy silnik z przekładnią planetarną na prąd stały
42JX150K/42ZWNP66T

Przekładnia planetarna o średnicy zewnętrznej 42 mm,

Dopuszczalny zakres obciążenia: 2N.m~15N.m

Silnik z przekładnią planetarną BLDC (materiał przekładni pierścieniowej: metal)

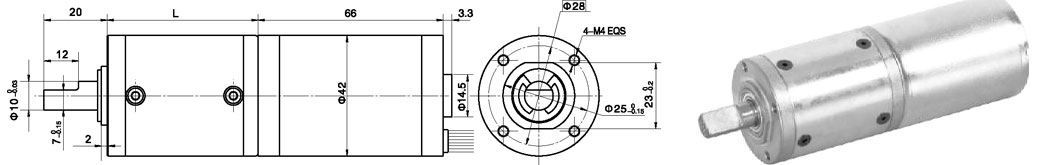

Wymiary

Dane techniczne silnika bezszczotkowego

TYP

Liczba biegunów

Liczba faz

Napięcie znamionowe VDC

Prędkość bez obciążenia obr./min

Prędkość znamionowa obr./min

Znamionowy moment obrotowy mN.m

Prąd znamionowy A

Moc wyjściowa W

42ZWNP66T-2430

8

3

24

3000

2600

150

3.7

Do ustalenia

Dane techniczne bezszczotkowego silnika przekładniowego

Konfiguracja 42ZWNP66T-2430 Bezszczotkowy silnik prądu stałego (42ZWNP66T-2430 silnik BLDC)

Współczynnik redukcji

3.5

14

21

49

84

104

126

156

172

196

212

Liczba przekładni

1

2

2

3

3

3

3

4

4

4

4

Długość (L) mm

32.5

39.2

39.2

46

46

46

46

52.5

52.5

52.5

52.5

Prędkość bez obciążenia obr./min

857

214

143

61

36

29

24

19

17

15

14

Prędkość znamionowa rAnin

728

182

121

52

30

24

20

16

15

13

12

Znamionowy moment obrotowy Nm

0.47

1.7

2.5

5.3

9.2

11.4

13.8

15.4

16.8

19

20

Maks. dopuszczalne obciążenie w krótkim czasie N.m

3

12

12

25

25

25

25

30

30

30

30

Schemat przewodu

Vcc

GND

P/R

PWM

PG

Czerwony

Czarny

Zielony

Biały

Żółty

22AWG UL3266

26AWG UL1430
