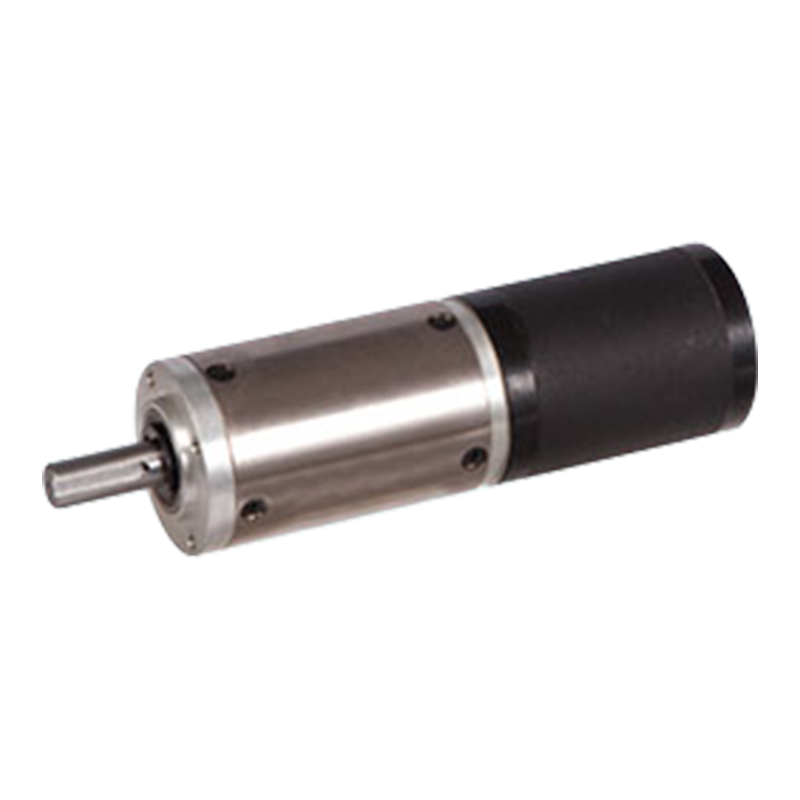

42JXGT200K/42ZWN60 42mm 12v/24v bezszczotkowy silnik z przekładnią planetarną prądu stałego

42JXGT200K/42ZWN60 42mm 12v/24v bezszczotkowy silnik z przekładnią planetarną prądu stałego

42JXGT200K/42ZWN60 to kompaktowy zasilacz o średnicy zewnętrznej 42 mm, odpowiedni do środowisk z podwójnym napięciem 12 V/24 V, wykorzystujący metalową konstrukcję pierścienia wewnętrznego.
W przekładni zębatej zazębienie między kołem planetarnym a kołem słonecznym i pierścieniem zębatym jest stosunkowo gładkie, a precyzyjna technologia przetwarzania przekładni może skutecznie zmniejszyć hałas przekładni, a hałas podczas pracy można zwykle kontrolować poniżej 40-60 decybeli. Konstrukcja przekładni planetarnej jest zwarta, przekładnia wykonana jest ze stali stopowej o wysokiej wytrzymałości, po hartowaniu, szlifowaniu i innych procesach, o wysokiej wytrzymałości i odporności na zużycie, może wytrzymać duże obciążenia udarowe i długą żywotność.

  • 42JXGT200K/42ZWN60 42mm 12v/24v bezszczotkowy silnik z przekładnią planetarną prądu stałego
42JXGT200K/42ZWN60

Przekładnia planetarna o średnicy zewnętrznej 42 mm,

Dopuszczalny zakres obciążenia: 2N.m~20N.m

Silnik z przekładnią planetarną BLDC (materiał przekładni pierścieniowej: metal)

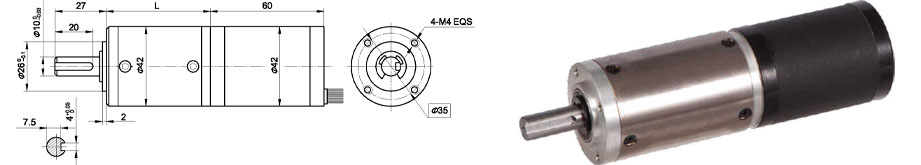

Wymiary

Dane techniczne silnika bezszczotkowego

TYP

Liczba biegunów

Liczba faz

Napięcie znamionowe VDC

Prędkość bez obciążenia obr./min

Prędkość znamionowa obr./min

Znamionowy moment obrotowy mNm

Moc znamionowa W

Maks. moment obrotowy mN.m

Prąd szczytowy A

Rezystancja między liniami, omy

Indukcyjność międzyfazowa mH

42ZWN60-2430

8

3

24

3000

2100

50

11

150

2.6

6

6.4

Dane techniczne bezszczotkowego silnika przekładniowego

Konfiguracja 42ZWN60-2430 Bezszczotkowy silnik prądu stałego (42ZWN60-2430 silnik BLDC)

Współczynnik redukcji

65

83

83

247

247

403

515

944

Liczba przekładni

3

3

3

4

4

4

4

5

Długość (L) mm

58.3

58.3

58.3

68.6

68.6

68.6

68.6

78.9

Prędkość bez obciążenia obr./min

46

36

36

12

12

7.4

5.8

3.2

Prędkość znamionowa rAnin

32

25

25

9

9

5.2

4.1

2.2

Znamionowy moment obrotowy Nm

2.4

3

3

8

8

13

17

20

Maks. dopuszczalne obciążenie w krótkim czasie N.m

50

50

50

60

60

60

60

60

Schemat przewodu

U

V

W

Vcc

Ha

Hb

On

GND

Czerwony

Brązowy

Czarny

Niebieski

Żółty

Brązowy

Czerwony

Zielony

22AWG UL1007

26AWG UL1007
