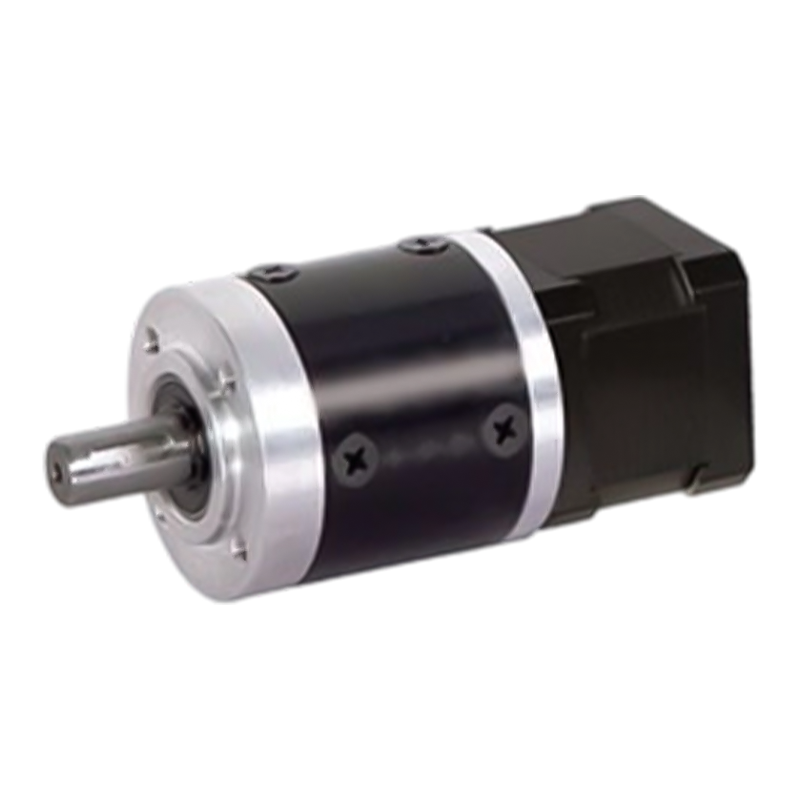

Silnik krokowy z przekładnią planetarną o niskim zużyciu energii 52JXM200K/42STH

Silnik krokowy z przekładnią planetarną o niskim zużyciu energii 52JXM200K/42STH

Produkt 52JXM200K/42STH to wysokowydajny hybrydowy silnik z przekładnią gwiazdową o maksymalnym dopuszczalnym obciążeniu promieniowym ≤80N.
Synchronizacja wielobiegowa zmniejsza straty energii i osiąga lepszą efektywność energetyczną w połączeniu z silnikiem krokowym, szczególnie w przypadku długotrwałych scenariuszy przemysłowych. Zastosowanie materiałów o wysokiej wytrzymałości i precyzyjna obróbka reduktora planetarnego, odporność na uderzenia i długa żywotność, nawet w kurzu, wibracjach i innych trudnych warunkach, mogą zapewnić stabilną pracę. Jego wielozębna konstrukcja z równomiernym obciążeniem rozkłada natychmiastowe obciążenia udarowe i zmniejsza zużycie podzespołów.

  • Silnik krokowy z przekładnią planetarną o niskim zużyciu energii 52JXM200K/42STH
52JXM200K/42STH

Przekładnia planetarna 42mm

Dopuszczalny zakres obciążenia: 6N.m~20N.m

Silnik krokowy z przekładnią planetarną (materiał przekładni pierścieniowej: metal)

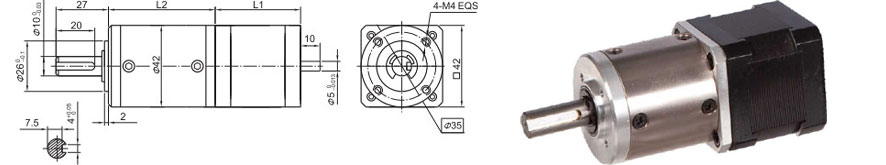

Wymiary

Przekładnia planetarna

Materiał pierścienia

Metalowe

Łożysko na wyjściu

Łożyska kulkowe

Maks. Obciążenie promieniowe (12 mm od kołnierza)

≤80N

Maks. obciążenie osiowe wału

≤30N

Luz promieniowy wału (w pobliżu kołnierza)

≤0,06 mm

Luz osiowy wału

≤0,3 mm

Luz bez obciążenia

≤1,5°

Dane techniczne

Dane techniczne hybrydowego silnika krokowego 42STH

Nr modelu

Napięcie znamionowe

Prąd/faza

Rezystancja/faza

Indukcyjność/faza

Trzymając Torgue’a

Liczba potencjalnych klientów

Bezwładność wirnika

Waga

Długość L1

Maks. Przełożenie

Pojedynczy wał

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤ 1:247

42STH47-1684A

2.8

1.68

1.65

2.8

4.4

4

68

0.35

48

≤1:106

A Pojedynczy wał, B Podwójny wał

Dane techniczne przekładni planetarnej 40JXGTS200K

Współczynnik redukcji

4.44

17

22

65

83

106

247

316

403

515

Liczba przekładni

1

2

3

4

Długość (L2) mm

38.2

49.7

60

70.3

Maks. znamionowy moment obrotowy kg. cm

60

100

160

200

Dopuszczalny moment obrotowy w krótkim czasie kg.cm

180

300

480

600

Wydajność%

0.9

0.81

0.73

0.66

Waga g

350

450

550

650

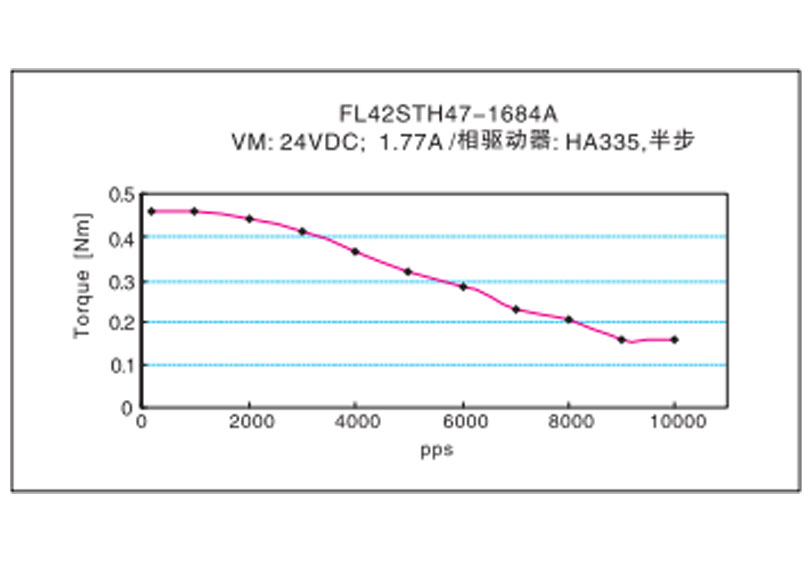

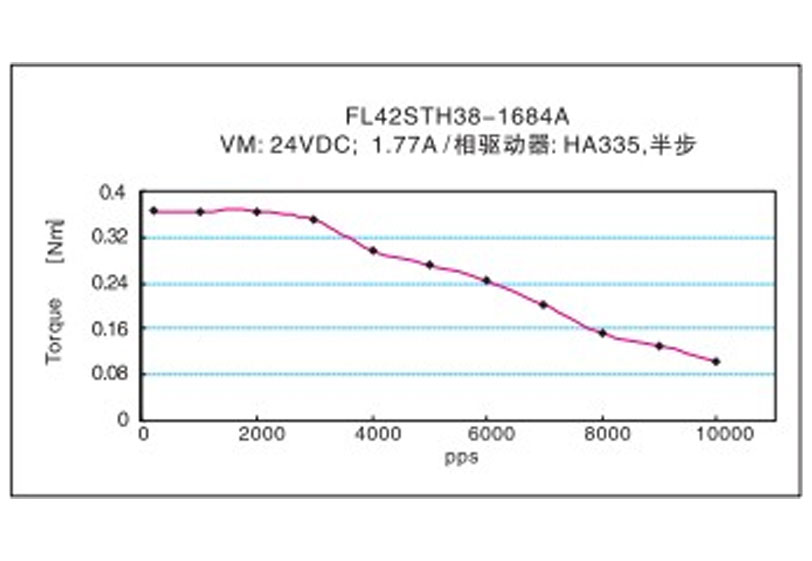

Charakterystyka częstotliwościowo-momentowa
