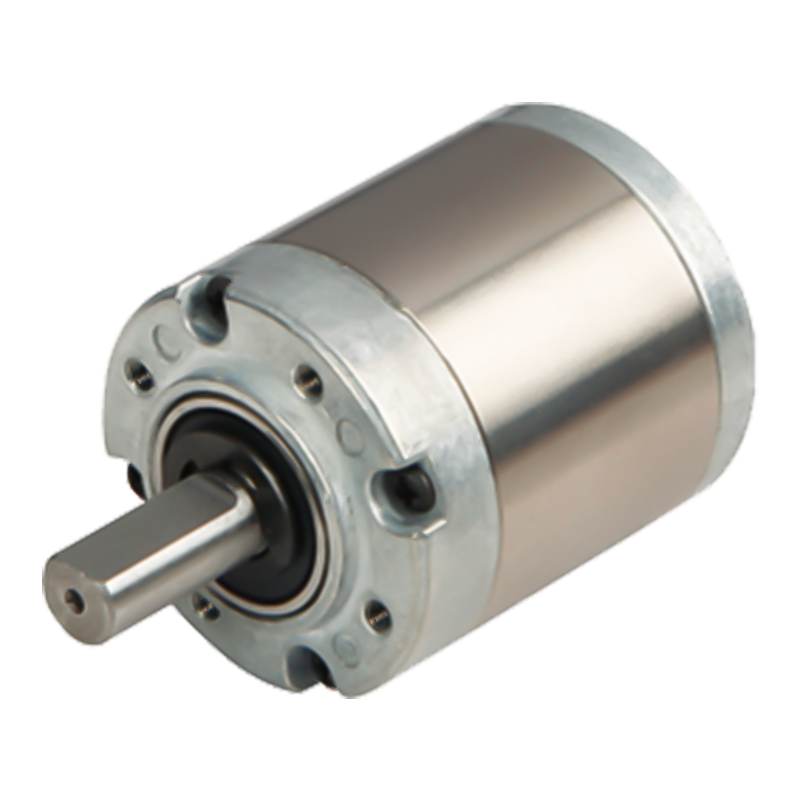

Przekładnia planetarna 32JX30K 32mm 0,3-3Nm

Przekładnia planetarna 32JX30K 32mm 0,3-3Nm

32JX30K to reduktor planetarny o średnicy zewnętrznej 32 mm, umożliwiający zakres momentu obrotowego 0,3 Nm ~ 3,0 Nm, sprawność przekładni pierwszego stopnia wynoszącą 90% i temperaturę roboczą -10 ℃ ~ 80 ℃.
Przekładnia planetarna napędzana jest przez zazębiony wewnętrzny układ przekładni planetarnej, a utrata tarcia na zazębieniu między kołami zębatymi jest niewielka. Jednocześnie koło planetarne jest równomiernie rozłożone wokół koła słonecznego, a obciążenie jest równomiernie rozłożone, dzięki czemu nośność przekładni jest w pełni wykorzystana, a wydajność przekładni wynosi zwykle do 90% -97%. Zmieniając kombinację liczby zębów koła słonecznego, koła obiegowego i pierścienia zębatego, można uzyskać różne przełożenia. Przełożenie jednostopniowej przekładni planetarnej wynosi zwykle od 3 do 10, a gdy wielostopniowa przekładnia planetarna jest używana szeregowo, przełożenie może osiągnąć dziesiątki, a nawet setki, co może spełnić wymagania różnych urządzeń dotyczące przełożenia.

  • Przekładnia planetarna 32JX30K 32mm 0,3-3Nm
Przekładnia planetarna 32mm 32JX30K

Przekładnia planetarna 32 mm,

Dopuszczalny zakres obciążenia: 0,3 Nm〜3,0Nm

Przekładnia planetarna

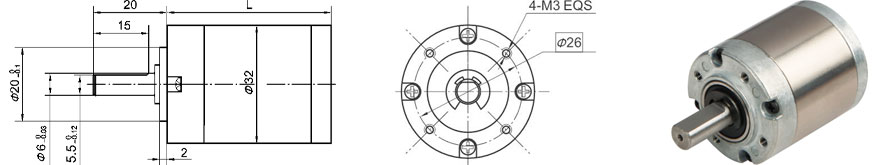

Wymiary

Parametr przełożenia

Przełożenie

Wymiar L

Etap 1

3,7 ~ 5,2

25.7

Etap 2

14 ~ 27

32.8

Etap 3

51 ~ 139

39.7

Etap 4

189 ~720

46.6

Parametr

Parametr

Etap 1

Etap 2

Etap 3

Etap 4

Wydajność transmisji

90%

81%

73%

66%

Znamionowy moment tolerancji

0,3 Nm

1,2 Nm

2,5 Nm

3,0 Nm

Maksymalny chwilowy moment tolerancji

Trzykrotność znamionowego momentu obrotowego

Temperatura robocza

-10 ℃ ~ 80 ℃

Robocza wilgotność otoczenia

20% ~ 85% wilgotności względnej

Zalecana prędkość wejściowa

≤4000 obr./min

Kierunek wejścia i wyjścia

Ten sam kierunek

Dane techniczne

Materiał obudowy

Metalowe

Łożysko na wyjściu

Łożyska kulkowe

Maks. Obciążenie promieniowe (10 mm od kołnierza)

≤35N

Maks. obciążenie osiowe wału

≤25N

Luz promieniowy wału (w pobliżu kołnierza)

≤0,07 mm

Luz osiowy wału

≤0,3 mm

Luz bez obciążenia

≤1,5°

Siła wciskania wału, maks

≤100N
