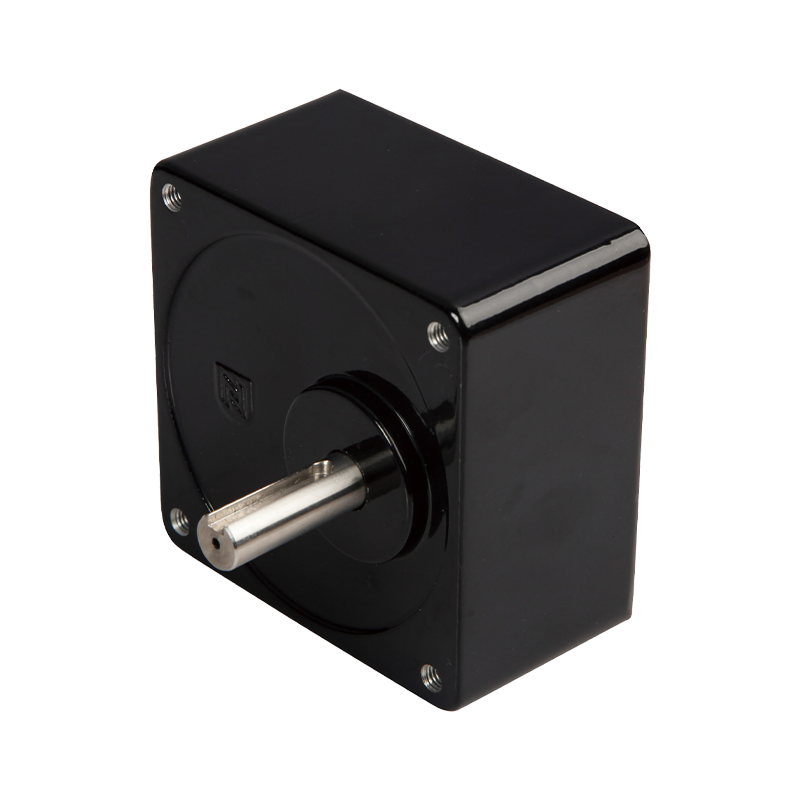

80JB100K 80mm Wzmocnienie przekładni zębatej czołowej

80JB100K 80mm Wzmocnienie przekładni zębatej czołowej

80JB100K to wysokowydajna reduktor z przekładnią kwadratową do różnorodnych zastosowań wymagających precyzyjnej kontroli momentu obrotowego.
Przekładnię równoległą można wybrać w zależności od różnych wymagań dotyczących obciążenia, odpowiedniego modułu przekładni, szerokości zęba i materiału. Zwiększając moduł i szerokość zębów przekładni, można poprawić nośność przekładni, tak aby była ona w stanie wytrzymać duży moment obrotowy i obciążenie. W przypadku zastosowań wymagających dużych obciążeń do produkcji kół zębatych można stosować stal stopową o wysokiej wytrzymałości oraz odpowiednią obróbkę cieplną, taką jak hartowanie, nawęglanie itp., aby poprawić twardość powierzchni zębów i wytrzymałość rdzenia przekładni, aby spełnić wymagania dużych maszyn, maszyn górniczych itp. w celu uzyskania dużej nośności.

  • 80JB100K 80mm Wzmocnienie przekładni zębatej czołowej
Przekładnia zębata czołowa 80 mm 80JB100K

Przekładnia czołowa 80 mm,

Dopuszczalny zakres obciążenia: 10N.m

Skrzynia biegów czołowa

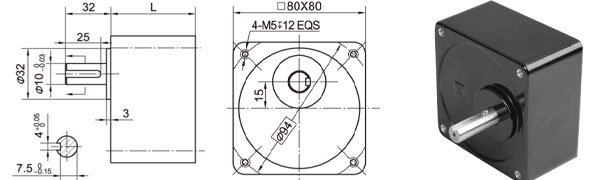

Wymiary

Parametr

Parametr przełożenia

Przełożenie

Wymiar L

Etap 1

5 ~ 18

32

Etap 2

20 ~ 50

43

Etap 3

60 ~ 200

Parametr

Parametr

Etap 2

Etap 3

Etap 4

Wydajność transmisji

81%

73%

66%

Znamionowy moment tolerancji

3 Nm

5 Nm

10 Nm

Kierunek wejścia i wyjścia

Ten sam kierunek

Odwrotny kierunek

Ten sam kierunek

Maksymalny chwilowy moment tolerancji

Dwukrotność znamionowego momentu obrotowego

Temperatura robocza

-10 ℃ ~ 80 ℃

Robocza wilgotność otoczenia

20% ~ 85% wilgotności względnej

Zalecana prędkość wejściowa

≤3000 obr/min

Dane techniczne

Łożysko na wyjściu

Łożyska kulkowe

Maks. Obciążenie promieniowe (10 mm od końca wału)

≤150N

Maks. obciążenie osiowe wału

≤50N

Luz promieniowy wału (w pobliżu kołnierza)

≤0,08 mm

Luz osiowy wału

≤ 0,4 mm

Luz bez obciążenia

≤ 3°

Siła wciskania wału, maks

≤200N
