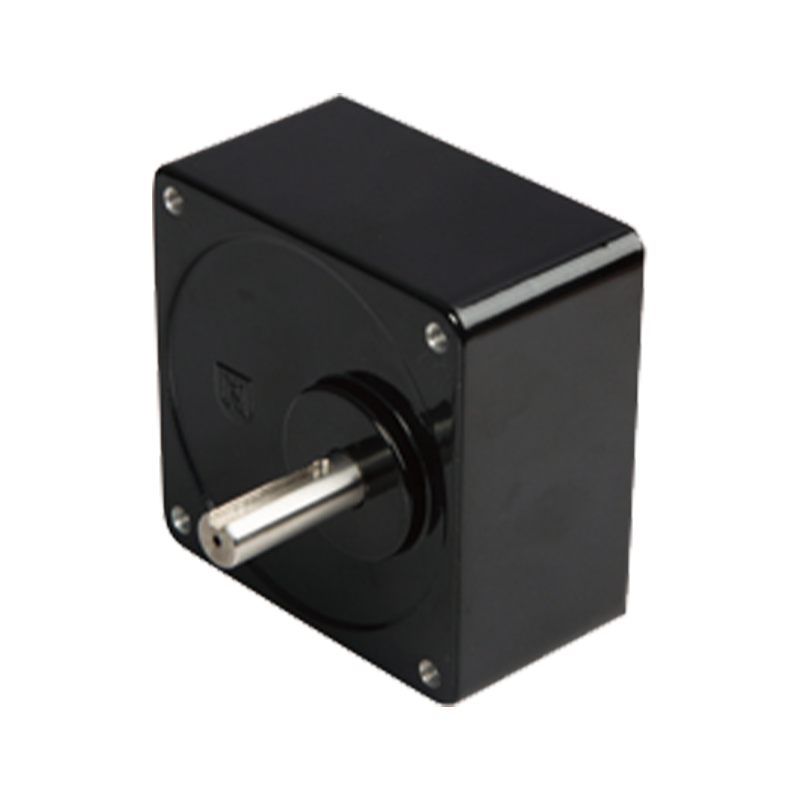

90JB200K 90mm 20Nm Przekładnia zębata czołowa

90JB200K 90mm 20Nm Przekładnia zębata czołowa

90JB200K to wysokowydajna reduktor z przekładnią kwadratową do różnorodnych zastosowań wymagających precyzyjnej kontroli momentu obrotowego. Przy maksymalnym dopuszczalnym zakresie momentu obrotowego wynoszącym 20 Nm, produkt zapewnia wydajność i trwałość przekładni.
Napęd zębaty w przekładni równoległej to proces ciągłego zazębiania, a przenoszenie obciążenia pomiędzy sąsiednimi zębami odbywa się płynnie. W szczególności przekładnia równoległa z przekładnią walcowo-walcową, dzięki właściwościom zazębienia zębów śrubowych, powoduje, że jednocześnie zwiększa się liczba zazębiających się zębów, a rozkład obciążenia jest bardziej równomierny, co dodatkowo poprawia płynność pracy. Dobra dokładność produkcji i jakość montażu mogą zapewnić dokładność zazębienia przekładni i zmniejszyć powstawanie wibracji i hałasu. W normalnych warunkach pracy przekładnia równoległa charakteryzuje się stosunkowo niskim poziomem wibracji i hałasu, zapewniając stabilne przenoszenie mocy do sprzętu.

  • 90JB200K 90mm 20Nm Przekładnia zębata czołowa
Przekładnia zębata czołowa 90 mm 90JB200K

Przekładnia czołowa 90 mm,

Dopuszczalny zakres obciążenia: 20N.m

Skrzynia biegów czołowa

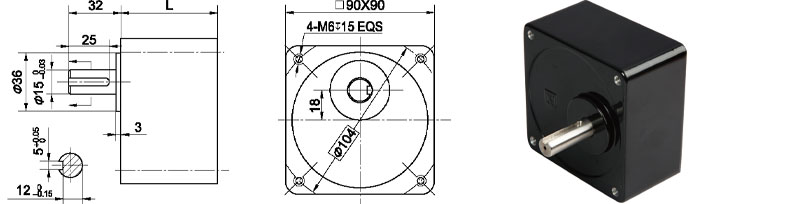

Wymiary

Parametr

Parametr przełożenia

Przełożenie

Wymiar L

Etap 2

3,6 ~18

42

Etap 3

20 ~ 50

60

Etap 4

60 ~ 200

Parametr

Parametr

Etap 2

Etap 3

Etap 4

Wydajność transmisji

81%

73%

66%

Znamionowy moment tolerancji

5 Nm

10 Nm

20 Nm

Kierunek wejścia i wyjścia

Ten sam kierunek

Odwrotny kierunek

Ten sam kierunek

Maksymalny chwilowy moment tolerancji

Dwukrotność znamionowego momentu obrotowego

Temperatura robocza

-10 ℃ ~ 80 ℃

Robocza wilgotność otoczenia

20% ~ 85% wilgotności względnej

Zalecana prędkość wejściowa

≤3000 obr/min

Dane techniczne

Łożysko na wyjściu

Łożyska kulkowe

Maks. Obciążenie promieniowe (10 mm od końca wału)

≤300N

Maks. obciążenie osiowe wału

≤100N

Luz promieniowy wału (w pobliżu kołnierza)

≤0,08 mm

Luz osiowy wału

≤ 0,4 mm

Luz bez obciążenia

≤ 3°

Sha代 Siła wciskania, maks

≤300N
