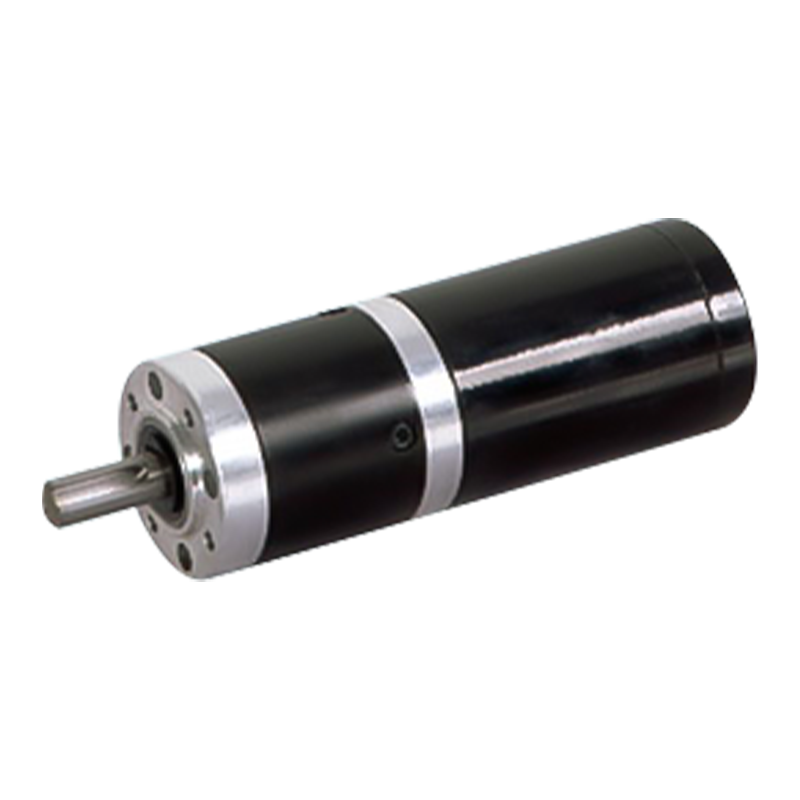

45JX100K/45ZY78 45mm 1-10N.m Szczotkowany silnik planetarny z magnesami trwałymi DC

45JX100K/45ZY78 45mm 1-10N.m Szczotkowany silnik planetarny z magnesami trwałymi DC

Silnik z przekładnią planetarną na prąd stały z magnesami trwałymi 45JX100K/45ZY78 należy do ulepszonego reduktora o średnicy zewnętrznej 45 mm, umożliwiającego zakres momentu obrotowego 1 N.m ~ 10 N.m i prędkość bez obciążenia 3000-4000 obr./min. Ten produkt charakteryzuje się niskim kosztem i wysoką wydajnością kosztową. Uproszczona konstrukcja Brak komutatora elektronicznego (takiego jak czujnik Halla), prosta konstrukcja obwodu, całkowity koszt jest o 30% -50% niższy niż w przypadku schematu bezszczotkowego, typowo stosowanego w sprzęcie gospodarstwa domowego (blendery, odkurzacze), tanim sprzęcie automatyki. Jest łatwiejszy w utrzymaniu, koszty można kontrolować, a szczotkę można wymienić po zużyciu, aby uniknąć złomowania całej maszyny.

  • 45JX100K/45ZY78 45mm 1-10N.m Szczotkowany silnik planetarny z magnesami trwałymi DC
45JX100K/45ZY78

Wzmocniona skrzynia biegów o średnicy zewnętrznej 45 mm,

Dopuszczalny zakres obciążenia: 1N.m~10N.m

Silnik z przekładnią planetarną PM DC (materiał przekładni pierścieniowej: metal)

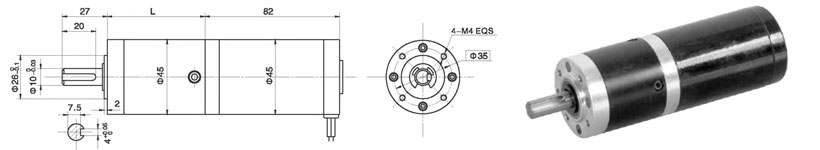

Wymiary

Dane techniczne silnika

Wpisz

Napięcie znamionowe VDC

Prędkość bez obciążenia obr./min

Prąd jałowy mA

Prędkość znamionowa obr./min

Znamionowy moment obrotowymNm

Moc wyjściowa W

Prąd znamionowy mA

Moment utyku mN.m

Prąd stoiska A

45ZY78-2430

24

3000

0.22

2400

55

15

1

240

3

45ZY78-2440

24

4000

0.3

3200

70

23

1.5

310

4.8

Dane techniczne silnika przekładniowego

Konfiguracja 45ZY78-2430 Silnik prądu stałego (45ZY78-2430 Silnik prądu stałego)

Współczynnik redukcji

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Liczba przekładni

1

1

2

2

2

3

3

3

3

4

4

4

Długość (L) mm

35.3

35.3

45.6

45.6

45.6

58.4

58.4

58.4

58.4

68.7

68.7

68.7

Prędkość bez obciążenia obr./min

809

579

214

158

111

59

42

30

22

16

11

8.1

Prędkość znamionowa obr./min

647

463

171

126

89

47

34

24

17

13

9.3

6.5

Znamionowy moment obrotowy Nm

0.18

0.26

0.62

0.84

1.2

2

2.8

4

5.6

6.8

9.5

10

Maks. dopuszczalne obciążenie w krótkim czasie N.m

3

3

12

12

12

25

25

25

25

30

30

30

Konfiguracja 45ZY78-2440 Silnik prądu stałego (45ZY78-2440 Silnik prądu stałego)

Współczynnik redukcji

3.71

5.18

14

19

27

51

71

100

139

189

264

Liczba przekładni

1

1

2

2

2

3

3

3

3

4

4

Długość (L) mm

35.3

35.3

45.6

45.6

45.6

58.4

58.4

58.4

58.4

68.7

68.7

Prędkość bez obciążenia obr./min

1078

772

286

211

148

78

56

40

29

21

15

Prędkość znamionowa obr./min

863

618

229

168

119

63

45

32

23

17

12

Znamionowy moment obrotowy Nm

0.23

0.32

0.79

1

1.5

2.6

3.6

5.1

7.1

8.7

10

Maks. dopuszczalne obciążenie w krótkim czasie N.m

3

3

12

12

12

25

25

25

25

30

30

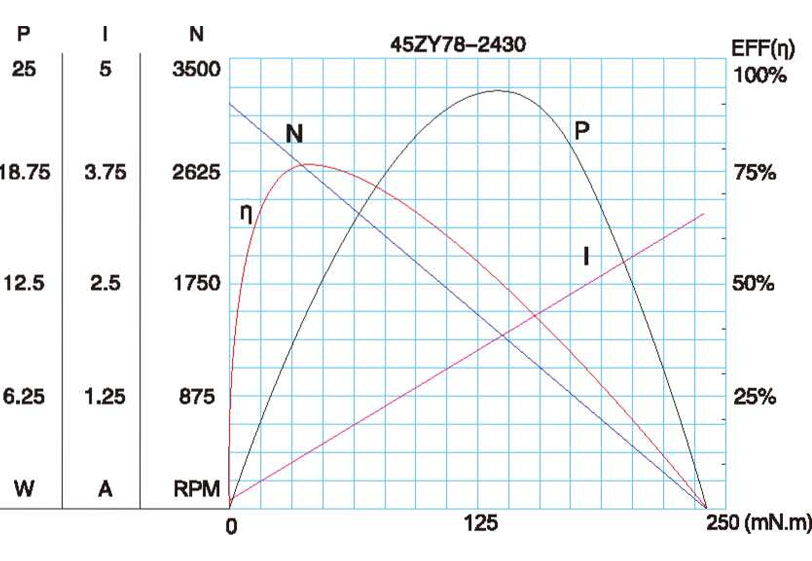

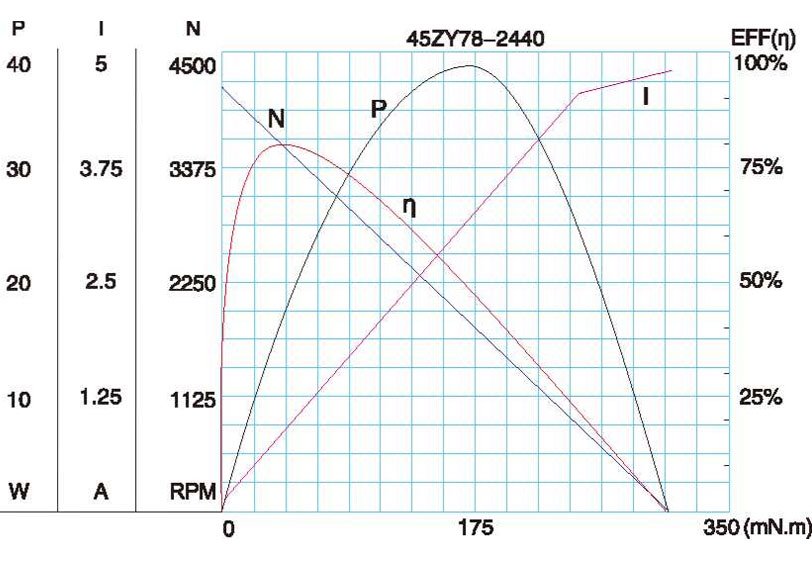

Charakterystyka silnika

A-23

Parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.*
