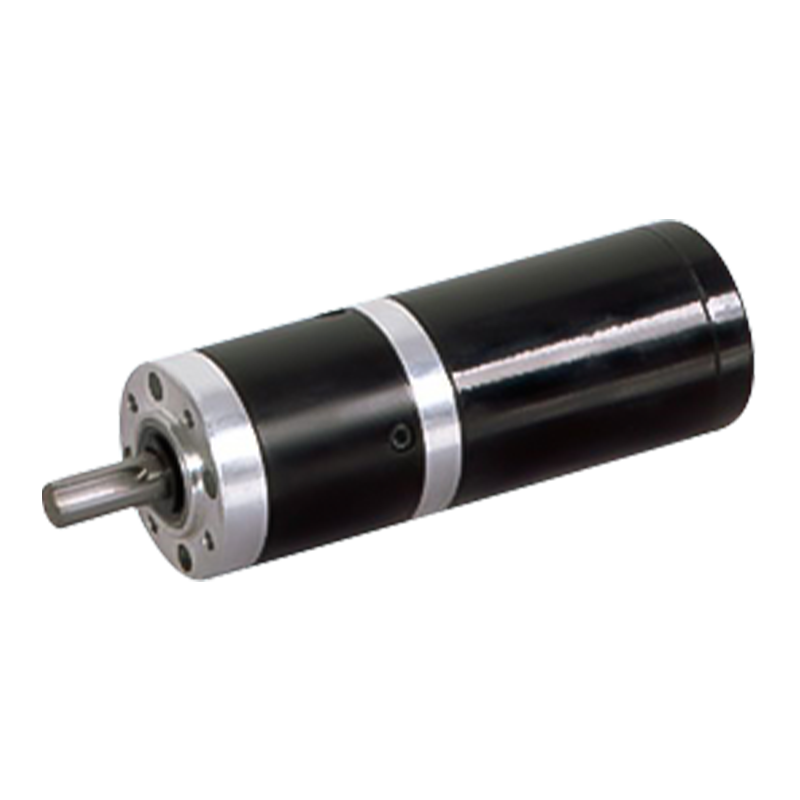

45JX100K/45ZYN68 12V/24V 1-10N.m Szczotkowany silnik planetarny z magnesami trwałymi DC

45JX100K/45ZYN68 12V/24V 1-10N.m Szczotkowany silnik planetarny z magnesami trwałymi DC

Motoreduktor planetarny prądu stałego 45JX100K/45ZYN68 z magnesami trwałymi ma metalową konstrukcję przekładni planetarnej o średnicy zewnętrznej 42 mm, łączącą w sobie kompaktowość i wysoki moment obrotowy. Dopuszczalny zakres momentu obrotowego: 1 N.m ~ 10 N.m, obsługa podwójnego napięcia 12 V/24 V, odpowiedni dla różnych scenariuszy efektywności energetycznej.
Moc wyjściowa tego produktu charakteryzuje się wysokim momentem obrotowym i stabilną mocą wyjściową. Mechanizm przekładni planetarnej może osiągnąć duże przełożenie, zmniejszyć prędkość silnika i przekształcić ją w wysoki moment obrotowy, odpowiedni do napędzania obciążeń wymagających większej siły. Struktura przekładni jest symetryczna, siła jest jednolita, a działanie płynne, co może zapewnić stabilną moc wyjściową i zmniejszyć wahania momentu obrotowego.

  • 45JX100K/45ZYN68 12V/24V 1-10N.m Szczotkowany silnik planetarny z magnesami trwałymi DC
Download Zapytanie o produkt
PRZEDV：52JXM200K/52ZY85 52mm 12V/24V Szczotkowany silnik planetarny z magnesami trwałymi DC
DALEJ：45JX100K/45ZY78 45mm 1-10N.m Szczotkowany silnik planetarny z magnesami trwałymi DC

+86 0579-86817938-836

[email protected]

45JX100K/45ZYN68

Wzmocniona skrzynia biegów o średnicy zewnętrznej 42 mm,

Dopuszczalny zakres obciążenia: 13N.m~10N.m

Silnik z przekładnią planetarną PM DC (materiał przekładni pierścieniowej: metal)

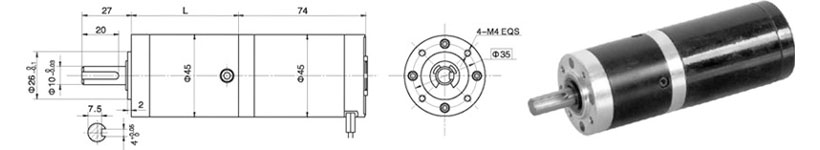

Wymiary

Dane techniczne silnika

Wpisz

Napięcie znamionowe VDC

Prędkość bez obciążenia obr./min

Prąd jałowy mA

Prędkość znamionowa obr./min

Znamionowy moment obrotowymNm

Moc wyjściowa W

Prąd znamionowy mA

Moment utyku mN.m

Prąd stoiska A

45ZYN68-2420

24

2000

0.18

1600

42

7

0.5

220

2

45ZYN68-2430

24

3000

0.25

2400

65

16

1.2

300

4.4

45ZYN68-2440

24

4000

0.3

3200

90

30

2

375

6.8

Dane techniczne silnika przekładniowego

Konfiguracja 45ZYN68-2420 Silnik prądu stałego ziem rzadkich (45ZYN68-2420 Silnik prądu stałego ziem rzadkich)

Współczynnik redukcji

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Liczba przekładni

1

1

2

2

2

3

3

3

3

4

4

4

Długość (L) mm

35.3

35.3

45.6

45.6

45.6

58.4

58.4

58.4

58.4

68.7

68.7

68.7

Prędkość bez obciążenia obr./min

539

386

143

105

74

39

28

20

14

11

7.6

5.4

Prędkość znamionowa obr./min

431

309

114

84

59

31

22

16

9.5

8.5

6

4.3

Znamionowy moment obrotowy Nm

0.14

0.2

0.34

0.65

0.92

1.6

2.2

3.1

4.2

5.2

7.3

10

Maks. dopuszczalne obciążenie w krótkim czasie N.m

3

3

12

12

12

25

25

25

25

30

30

30

Konfiguracja 45ZYN68-2430 Silnik prądu stałego ziem rzadkich (45ZYN68-2430 Silnik prądu stałego ziem rzadkich)

Współczynnik redukcji

3.71

5.18

14

19

27

51

71

100

139

189

264

Liczba przekładni

1

1

2

2

2

3

3

3

3

4

4

Długość (L) mm

35.3

35.3

45.6

45.6

45.6

58.4

58.4

58.4

58.4

68.7

68.7

Prędkość bez obciążenia obr./min

809

579

214

158

111

59

42

30

22

16

11

Prędkość znamionowa obr./min

647

463

171

126

89

47

34

24

17

13

9.5

Znamionowy moment obrotowy Nm

0.22

0.3

0.74

1

1.4

2.4

3.4

4.7

6.6

8.1

10

Maks. dopuszczalne obciążenie w krótkim czasie N.m

3

3

12

12

12

25

25

25

25

30

30

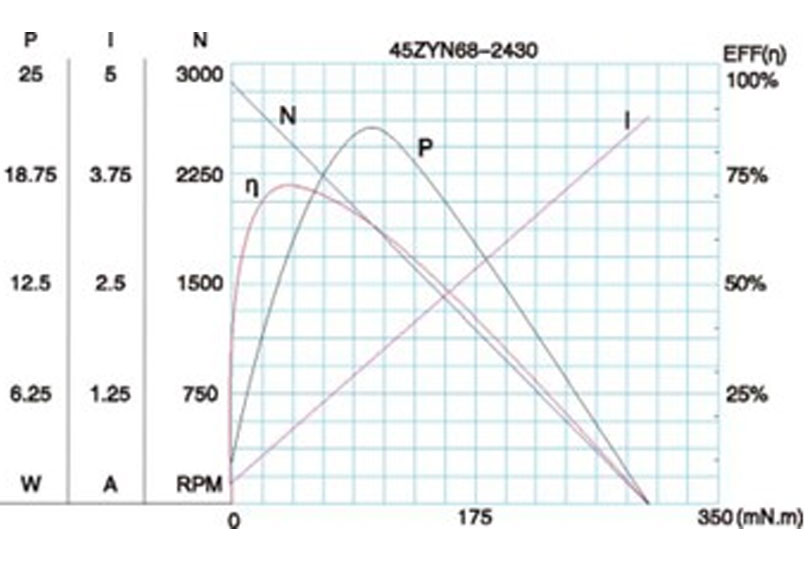

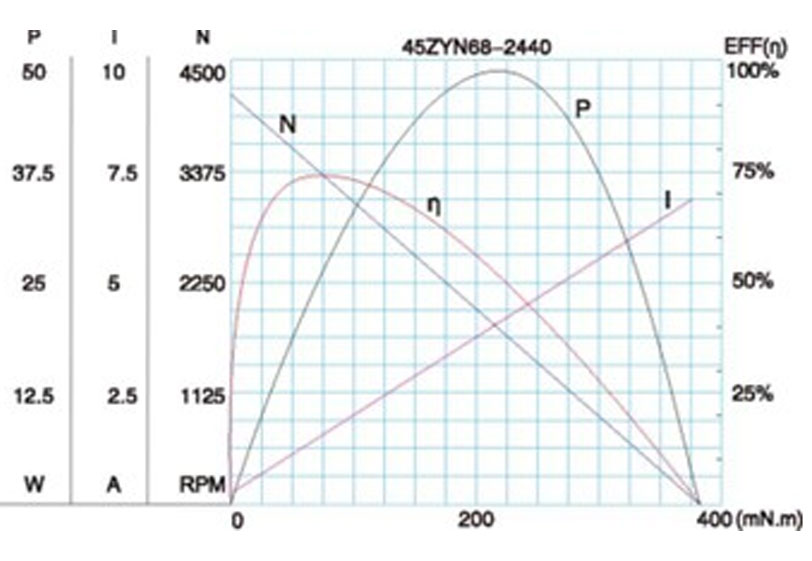

Charakterystyka silnika

A-24

Parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.*
