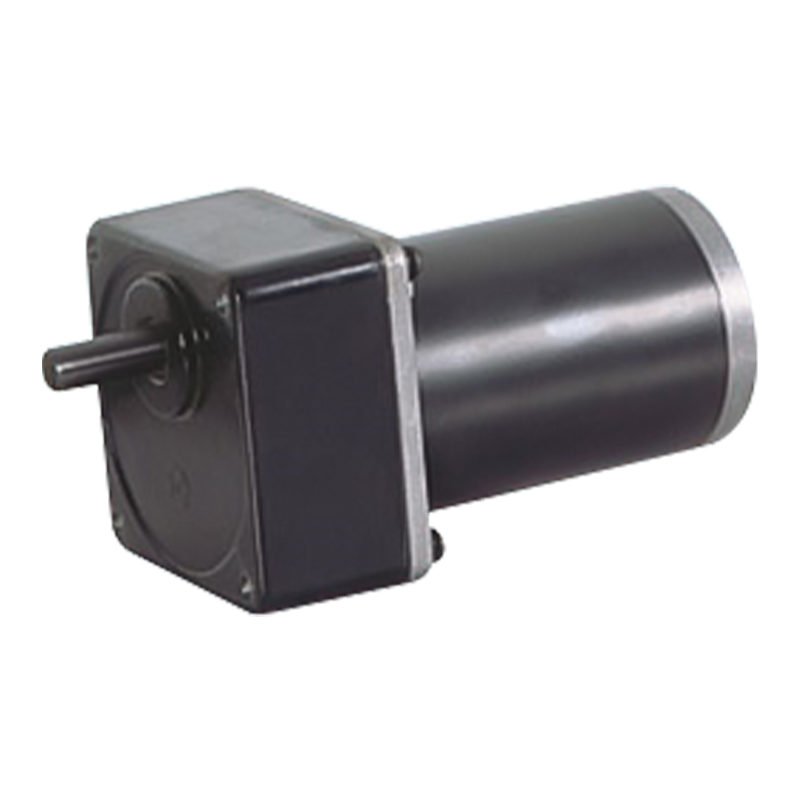

104JB300K/80ZY125 12v/24v 104mm 30N.m Silnik z przekładnią zębatą czołową z magnesem trwałym DC

104JB300K/80ZY125 12v/24v 104mm 30N.m Silnik z przekładnią zębatą czołową z magnesem trwałym DC

104JB300K/80ZY125 to zintegrowany reduktor biegów o średnicy zewnętrznej 104 mm, który pozwala na obciążenie 30 Nm i jest odpowiedni do środowisk o podwójnym napięciu 12 V/24 V.
W połączeniu z odpowiednim czujnikiem położenia i układem sterowania, szczotkowany silnik z przekładnią równoległą może osiągnąć dokładniejszą kontrolę położenia. W łączniku pozycjonującym zautomatyzowanej linii produkcyjnej części mechaniczne można dokładnie ustawić w określonej pozycji, poprawiając stopień automatyzacji i precyzji produkcji. Zwarta konstrukcja i mały rozmiar osiowy przekładni z wałem równoległym nadają się do scenariuszy o ograniczonej przestrzeni (takich jak małe roboty, sprzęt gospodarstwa domowego itp.). Przekładnia równoległa działa płynnie, ma niski poziom hałasu, może zapewnić bardziej stabilną moc wyjściową, dzięki czemu sprzęt działa stabilniej i niezawodnie, nadaje się do sprzętu o wysokich wymaganiach dotyczących stabilności działania.

  • 104JB300K/80ZY125 12v/24v 104mm 30N.m Silnik z przekładnią zębatą czołową z magnesem trwałym DC
104JB300K/80ZY125

Dopuszczalny zakres obciążenia: 30N.m

Silnik z przekładnią czołową PM DC

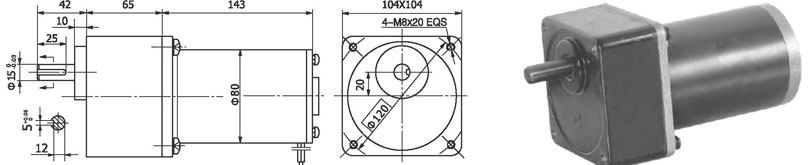

Wymiary

Zintegrowana skrzynia biegów 104 mm, z momentem znamionowym do 30,0 N.m, przekładnie ze stali konstrukcyjnej stopowej, wszystkie wyposażone w łożyska kulkowe.

Dane techniczne silnika

TYP

Napięcie znamionowe VDC

Prędkość bez obciążenia obr./min

Prąd jałowy A

Prędkość znamionowa obr./min

Znamionowy moment obrotowy Nm

Moc wyjściowa W

Prąd znamionowy A

Moment obrotowy utyku Nm

Prąd stoiska A

80ZY125-2420

24

2000

0.5

1700

0.64

110

6

2.9

27

80ZY125-2435

24

3500

1.2

3000

0.7

200

10

3.2

45

Dane techniczne silnika przekładniowego

Konfiguracja 80ZY125-2420 Silnik prądu stałego

Współczynnik redukcji

3

5

7.5

10

12.5

20

25

30

50

75

Liczba przekładni

2

2

2

3

3

3

3

3

4

4

Długość (L) mm

65

65

65

65

65

65

65

65

65

65

Prędkość bez obciążenia obr./min

667

400

267

160

160

100

80

67

40

27

Prędkość znamionowa obr./min

567

340

227

136

136

85

68

57

34

23

Znamionowy moment obrotowy N.m

1.6

2.6

3.9

4.8

5.8

9.3

12

14

23

25

Maks. dopuszczalne obciążenie w krótkim czasie N.m

10

10

10

30

30

30

30

30

60

60

Kierunek obrotu

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

Konfiguracja 80ZY125-2435 Silnik prądu stałego

Współczynnik redukcji

3

5

7.5

10

12.5

20

25

30

50

75

Liczba przekładni

2

2

2

3

3

3

3

3

4

4

Długość (L) mm

65

65

65

65

65

65

65

65

65

65

Prędkość bez obciążenia obr./min

1167

700

467

350

280

175

140

117

70

47

Prędkość znamionowa obr./min

1000

600

400

300

240

150

120

100

60

40

Znamionowy moment obrotowy N.m

1.9

3.2

4.3

5.1

6.4

10

13

15

26

30

Maks. dopuszczalne obciążenie w krótkim czasie N.m

10

10

10

30

30

30

30

30

60

60

Kierunek obrotu

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

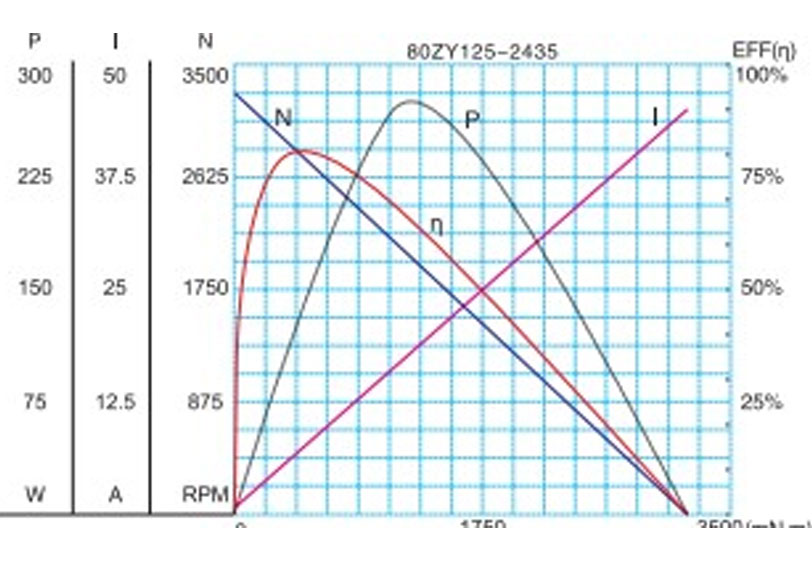

Charakterystyka silnika

F-15

Parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.*
