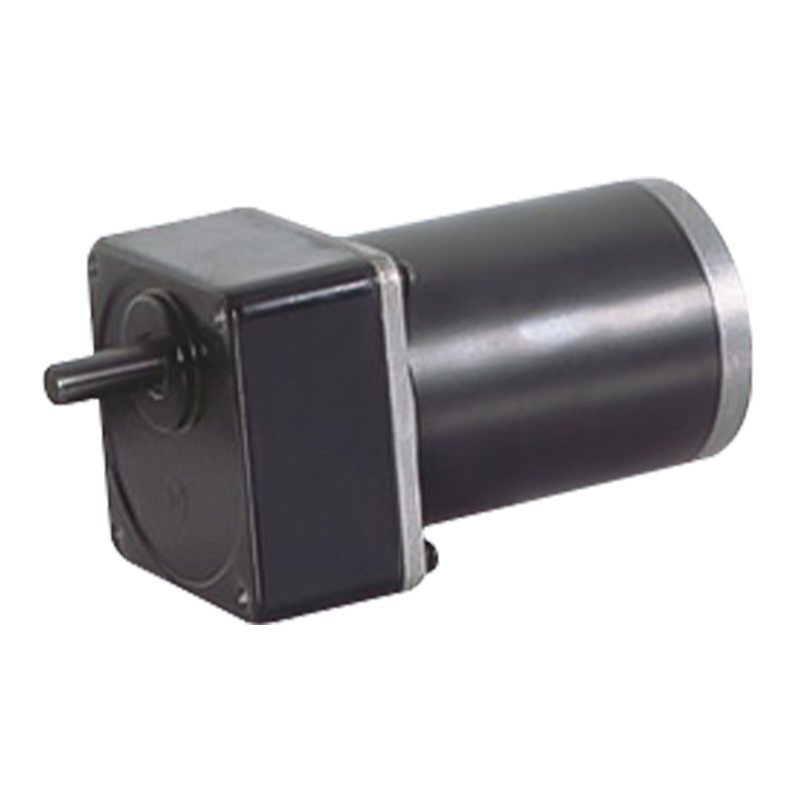

90JB200K / 80ZY115 2000-3000 obr./min 20N.m Silnik z przekładnią zębatą czołową z magnesem trwałym DC

90JB200K / 80ZY115 2000-3000 obr./min 20N.m Silnik z przekładnią zębatą czołową z magnesem trwałym DC

Motoreduktor prądu stałego 90JB200K/80ZY115 z magnesami trwałymi to zespół napędowy o średnicy zewnętrznej 90 mm, umożliwiający obciążenie momentem obrotowym 20 Nm i prędkość bez obciążenia 2000-3000 obr./min.
Mechanizm przekładni równoległej może zwiększyć wyjściowy moment obrotowy poprzez rozsądną konstrukcję przełożenia, może zaspokoić potrzeby różnych obciążeń, nadaje się do sprzętu wymagającego dużego momentu obrotowego, takiego jak roboty, pojazdy elektryczne itp. Wydajność przekładni równoległej jest wyższa, co może skutecznie przenosić moc silnika i zmniejszać straty energii, i jest bardziej odpowiednia w niektórych sytuacjach wymagających dużej efektywności energetycznej.

  • 90JB200K / 80ZY115 2000-3000 obr./min 20N.m Silnik z przekładnią zębatą czołową z magnesem trwałym DC
Download Zapytanie o produkt
PRZEDV：104JB300K/80ZY125 12v/24v 104mm 30N.m Silnik z przekładnią zębatą czołową z magnesem trwałym DC
DALEJ：80JB100K/80ZY115 PWM 10N.m Silnik z przekładnią zębatą czołową z magnesem trwałym DC

+86 0579-86817938-836

[email protected]

90JB200K/80ZY115

Dopuszczalny zakres obciążenia: 20N.m

Silnik z przekładnią czołową PM DC

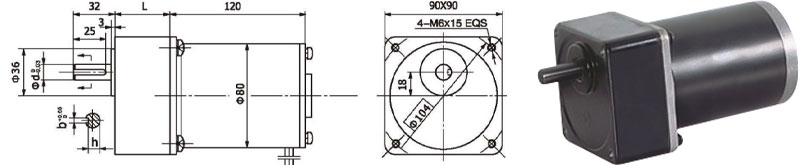

Wymiary

(1) Konfiguracja standardowa: średnica d=15, wpust b=5, h=12
(2) Opcjonalnie: średnica = 12, wpust b = 4, h = 9,5 $ $

Dane techniczne silnika

TYP

Napięcie znamionowe VDC

Prędkość bez obciążenia obr./min

Prąd jałowy A

Prędkość znamionowa obr./min

Znamionowy moment obrotowy Nm

Moc wyjściowa W

Prąd znamionowy A

Moment obrotowy utyku Nm

Prąd stoiska A

80ZY115-2420

24

2000

0.3

1700

0.32

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

Dane techniczne silnika przekładniowego

Konfiguracja 80ZY115-2420 Silnik prądu stałego (80ZY115-2420 silnik prądu stałego)

Współczynnik redukcji

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Liczba przekładni

1

2

2

2

2

2

2

2

3

3

3

3

3

4

4

4

4

Długość (L) mm

42

42

42

42

42

42

42

42

60

60

60

60

60

60

60

60

60

Prędkość bez obciążenia obr./min

667

400

333

267

222

200

160

133

111

100

80

67

56

50

40

33

27

Prędkość znamionowa obr./min

567

340

283

227

189

170

136

113

94

85

68

57

47

43

34

28

23

Znamionowy moment obrotowy N.m

0.86

1.3

1.6

1.9

2.3

2.6

3.2

3.9

4.2

4.7

5.8

7

8.4

8.4

11

13

16

Maks. dopuszczalne obciążenie w krótkim czasie N.m

5

10

10

10

10

10

10

10

20

20

20

20

20

40

40

40

40

Kierunek obrotu

CCW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

CW

CW

Konfiguracja 80ZY115-2430 Silnik prądu stałego (80ZY115-2430 silnik prądu stałego)

Współczynnik redukcji

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Liczba przekładni

1

2

2

2

2

2

2

2

3

3

3

3

3

4

4

4

4

Długość (L) mm

42

42

42

42

42

42

42

42

60

60

60

60

60

60

60

60

60

Prędkość bez obciążenia obr./min

1000

600

500

400

333

300

240

200

167

150

120

100

83

75

60

50

40

Prędkość znamionowa obr./min

867

520

433

347

289

260

208

173

144

130

104

87

72

65

52

43

35

Znamionowy moment obrotowy N.m

1.2

1.8

2.1

2.7

3

3.6

4.5

5.3

5.8

6.4

8

9.6

12

12

15

16

17

Maks. dopuszczalne obciążenie w krótkim czasie N.m

5

10

10

10

10

10

10

10

20

20

20

20

20

40

40

40

40

Kierunek obrotu

CCW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CW

CW

CW

CW

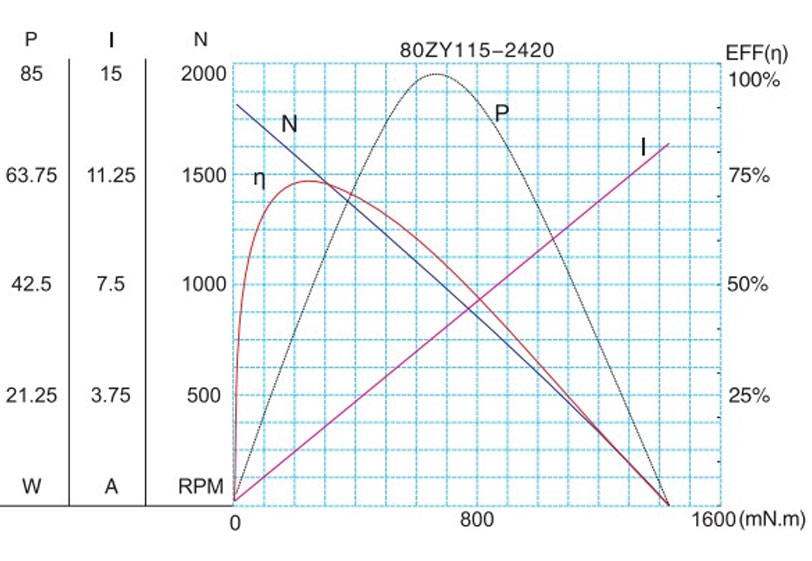

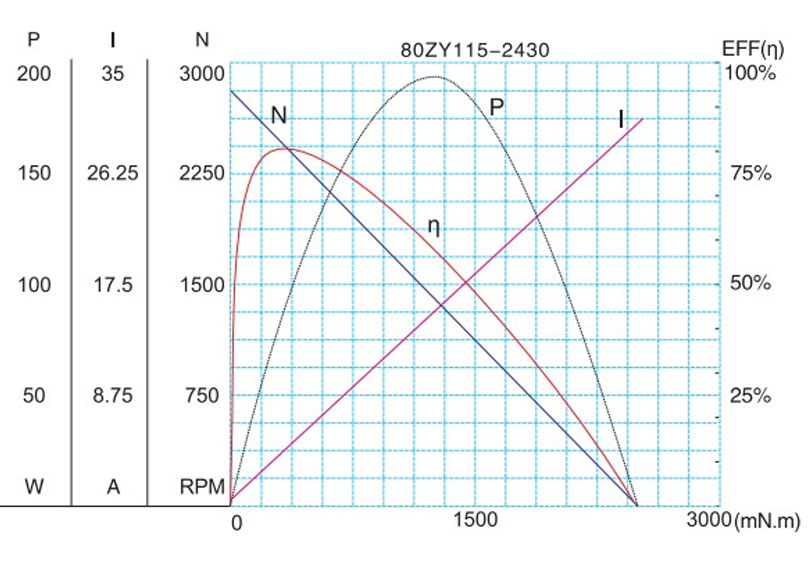

Charakterystyka silnika

F-14

Parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.*
