Dom / Produkt / Szczotkowany silnik z przekładnią prądu stałego / Szczotkowany silnik z przekładnią czołową prądu stałego / 80JB100K/80ZY115 PWM 10N.m Silnik z przekładnią zębatą czołową z magnesem trwałym DC

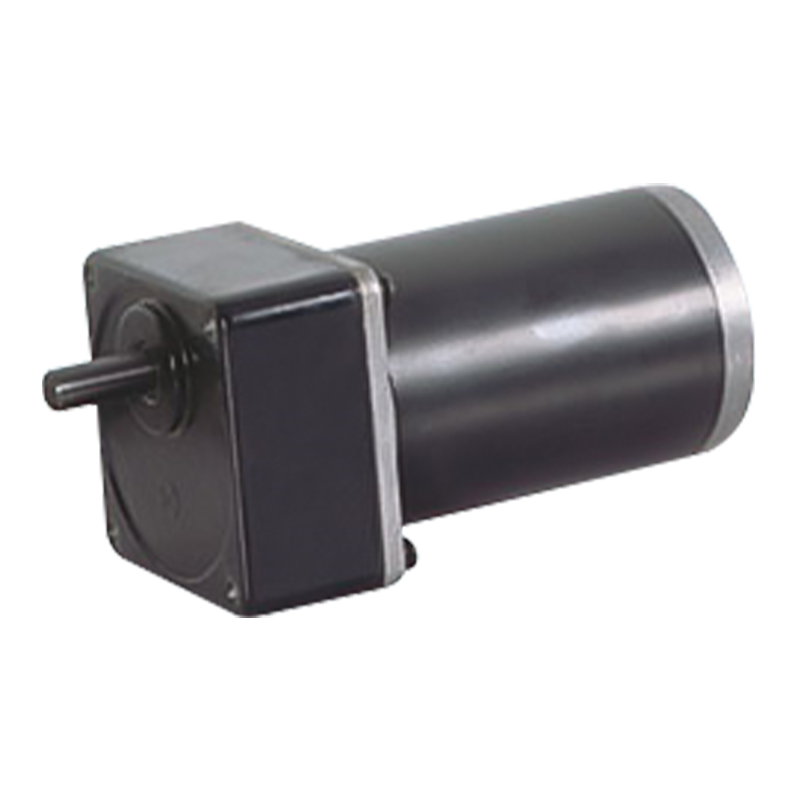

80JB100K/80ZY115 PWM 10N.m Silnik z przekładnią zębatą czołową z magnesem trwałym DC

80JB100K/80ZY115 PWM 10N.m Silnik z przekładnią zębatą czołową z magnesem trwałym DC

80JB100K/80ZY115 to wysokowydajna przekładnia planetarna 80 mm zaprojektowana do szerokiego zakresu zastosowań wymagających precyzyjnej kontroli momentu obrotowego. Przy dopuszczalnym obciążeniu 10 Nm skrzynia biegów zapewnia wydajność i trwałość przekładni.
Prędkość można bezpośrednio kontrolować poprzez regulację napięcia wejściowego, a regulacja prędkości jest prosta (np. regulacja napięcia PWM), bez skomplikowanych algorytmów sterowania i jest odpowiednia dla wymagań dotyczących taniej regulacji prędkości. W połączeniu z odpowiednim czujnikiem położenia i układem sterowania, szczotkowany silnik z przekładnią równoległą może osiągnąć dokładniejszą kontrolę położenia. W łączniku pozycjonującym zautomatyzowanej linii produkcyjnej części mechaniczne można dokładnie ustawić w określonej pozycji, poprawiając stopień automatyzacji i precyzję produkcji.

  • 80JB100K/80ZY115 PWM 10N.m Silnik z przekładnią zębatą czołową z magnesem trwałym DC
80JB100K/80ZY115

Dopuszczalny kołnierz obciążający: 10N.m

Silnik z przekładnią czołową PM DC

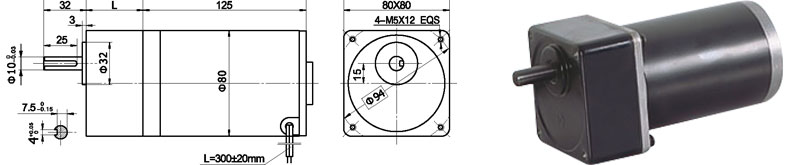

Wymiary

Zintegrowana skrzynia biegów 80 mm, z momentem znamionowym do 10,0 N.m, przekładnie ze stali konstrukcyjnej stopowej, wszystkie wyposażone w łożyska kulkowe.

Dane techniczne silnika

TYP

Napięcie znamionowe VDC

Prędkość bez obciążenia obr./min

Prąd jałowy A

Prędkość znamionowa obr./min

Znamionowy moment obrotowy Nm

Moc wyjściowa W

Prąd znamionowy A

Moment obrotowy utyku Nm

Prąd stoiska A

80ZY115-2420

24

2000

0.3

1700

0.4

57

3.5

1.5

16

80ZY115-2430

24

3000

0.5

2600

0.44

120

7.5

2

33

Dane techniczne silnika przekładniowego

Konfiguracja 80ZY115-2420 Silnik prądu stałego (80ZY115-2420 silnik prądu stałego)

Współczynnik redukcji

3

5

7.5

10

12.5

15

25

30

50

Liczba przekładni

2

2

2

2

2

2

3

3

3

Długość (L) mm

32

32

32

32

32

32

43

43

43

Prędkość bez obciążenia obr./min

667

400

267

200

160

133

80

67

40

Prędkość znamionowa obr./min

567

340

227

170

136

113

68

57

34

Znamionowy moment obrotowy N.m

0.97

1.6

2.4

3.2

4

4.8

7.3

8.7

10

Maks. dopuszczalne obciążenie w krótkim czasie N.m

15

15

15

15

15

15

30

30

30

Kierunek obrotu

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

Konfiguracja 80ZY115-2430 Silnik prądu stałego (80ZY115-2430 silnik prądu stałego)

Współczynnik redukcji

3

5

7.5

10

12.5

15

25

30

50

Liczba przekładni

2

2

2

2

2

2

3

3

3

Długość (L) mm

32

32

32

32

32

32

43

43

43

Prędkość bez obciążenia obr./min

1000

600

400

300

240

200

120

100

60

Prędkość znamionowa obr./min

800

520

347

260

208

173

104

87

52

Znamionowy moment obrotowy N.m

1

1.8

2.7

3.6

4.5

5.4

8.2

9.8

10

Maks. dopuszczalne obciążenie w krótkim czasie N.m

15

15

15

15

15

15

30

30

30

Kierunek obrotu

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

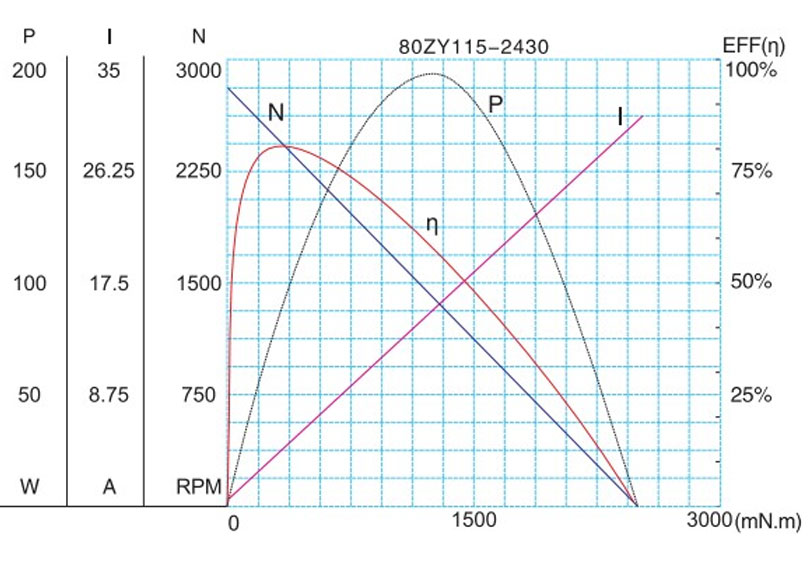

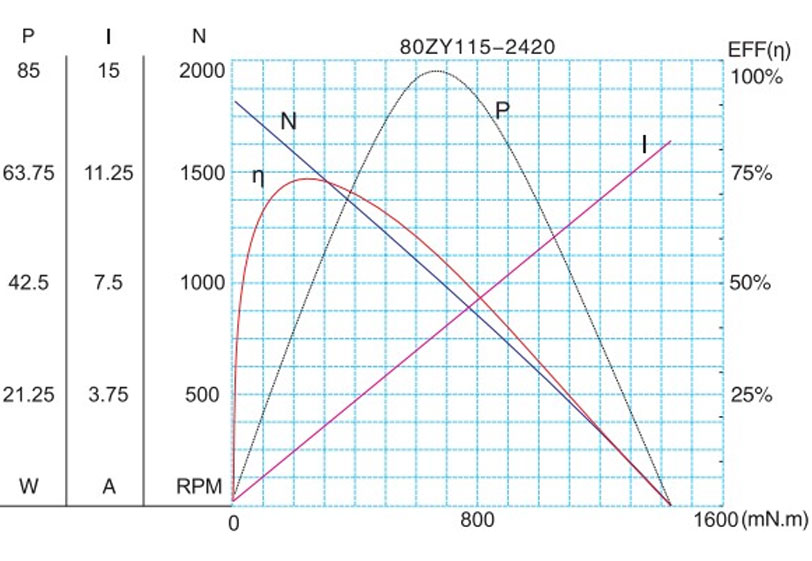

Charakterystyka silnika

F-13

Parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.*
