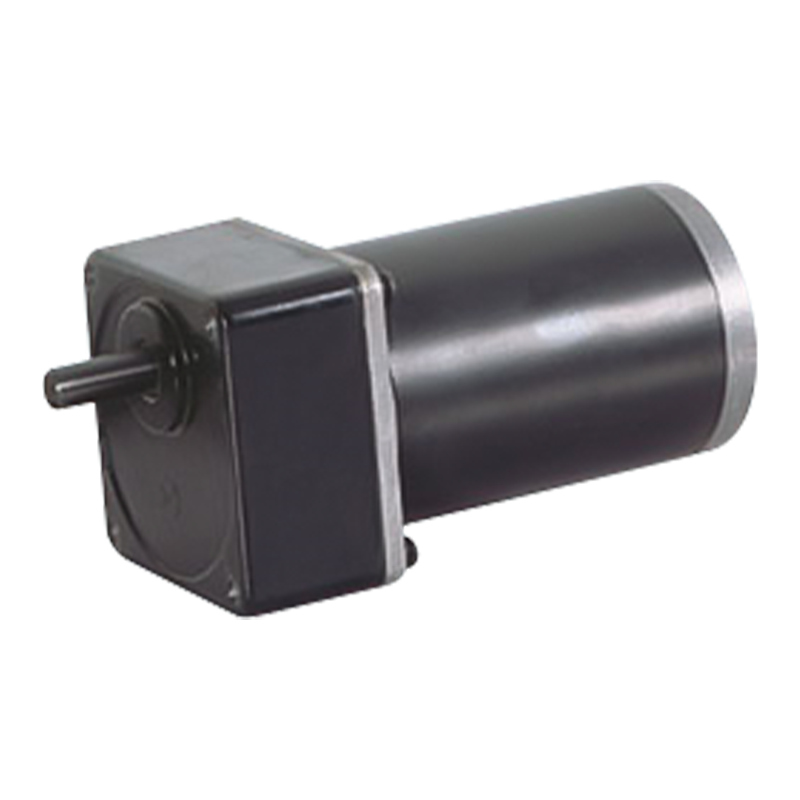

80JB100K / 80ZY100 2000-3000 obr./min 10N.m Silnik z przekładnią zębatą czołową z magnesem trwałym DC

80JB100K / 80ZY100 2000-3000 obr./min 10N.m Silnik z przekładnią zębatą czołową z magnesem trwałym DC

Motoreduktor prądu stałego z magnesami trwałymi 80JB100K/80ZY100 pozwala na obciążenie 10 Nm, prędkość obrotową bez obciążenia 2000-3000 obr./min i średnicę zewnętrzną 80 mm.
Zgodnie z rzeczywistymi wymaganiami aplikacji, szczotkowany silnik z przekładnią równoległą można łatwo rozbudowywać i modernizować. Na przykład zwiększając liczbę stopni skrzyni biegów lub zmieniając przełożenie skrzyni biegów, można jeszcze bardziej zwiększyć wyjściowy moment obrotowy lub dostosować zakres prędkości w celu dostosowania do różnych wymagań roboczych. Jednocześnie funkcję silnika można również ulepszyć, dodając urządzenia pomocnicze, takie jak enkodery i hamulce.

  • 80JB100K / 80ZY100 2000-3000 obr./min 10N.m Silnik z przekładnią zębatą czołową z magnesem trwałym DC
Download Zapytanie o produkt
PRZEDV：80JB100K/80ZY115 PWM 10N.m Silnik z przekładnią zębatą czołową z magnesem trwałym DC
DALEJ：70JB80K/60ZY105 12v/24v 8N.m Silnik z przekładnią zębatą czołową z magnesem trwałym DC

+86 0579-86817938-836

[email protected]

80JB100K/80ZY100

Dopuszczalny zakres obciążenia: 10N.m

Silnik z przekładnią czołową PM DC

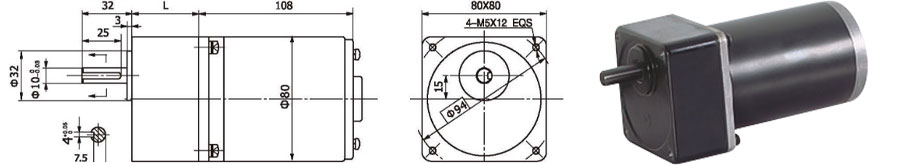

Wymiary

Zintegrowana skrzynia biegów 80 mm, z momentem znamionowym do 10,0 N.m, przekładnie ze stali konstrukcyjnej stopowej, wszystkie wyposażone w łożyska kulkowe.

Dane techniczne silnika

TYP

Napięcie znamionowe VDC

Prędkość bez obciążenia obr./min

Prąd jałowy A

Prędkość znamionowa obr./min

Znamionowy moment obrotowy Nm

Moc wyjściowa W

Prąd znamionowy A

Moment obrotowy utyku N.m

Prąd stoiska A

80ZY100-2420

24

2000

0.4

1700

0.25

45

3

1.5

16

80ZY100-2430

24

3000

0.5

2600

0.3

80

5

1.8

22

Dane techniczne silnika przekładniowego

Konfiguracja 80ZY100-2420 Silnik prądu stałego

Współczynnik redukcji

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Liczba przekładni

2

2

2

2

2

2

2

2

2

3

3

3

3

3

3

4

4

Długość (L) mm

32

32

32

32

32

32

32

32

32

43

43

43

43

43

43

43

43

Prędkość bez obciążenia obr./min

667

400

333

267

222

200

160

133

111

100

80

67

56

50

40

33

27

Prędkość znamionowa obr./min

567

340

283

227

189

170

136

113

94

85

68

57

47

43

34

28

23

Znamionowy moment obrotowy N.m

0.68

1.1

1.2

1.5

1.8

2

2.5

3

3.6

3.7

4.6

5.5

6.6

7.3

9.1

9.9

10

Maks. dopuszczalne obciążenie w krótkim czasie N.m

5

5

5

5

5

5

5

5

5

15

15

15

15

15

15

20

20

Kierunek obrotu

CW

CW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CCW

CW

CW

Konfiguracja 80ZY100-2430 Silnik prądu stałego

Współczynnik redukcji

3

5

6

7.5

9

10

12.5

15

18

20

25

30

36

40

50

60

75

Liczba przekładni

2

2

2

2

2

2

2

2

2

3

3

3

3

3

3

4

4

Długość (L) mm

32

32

32

32

32

32

32

32

32

43

43

43

43

43

43

43

43

Prędkość bez obciążenia obr./min

1000

600

500

400

333

300

240

200

167

150

120

100

83

75

60

50

40

Prędkość znamionowa obr./min

800

520

433

347

289

260

208

173

144

130

104

87

72

65

52

43

35

Znamionowy moment obrotowy N.m

0.81

1.2

1.5

1.8

2.2

2.4

3

3.6

4.4

4.4

5.5

6.6

7.9

8.8

9.9

10

10

Maks. dopuszczalne obciążenie w krótkim czasie N.m

5

5

5

5

5

5

5

5

5

15

15

15

15

15

15

20

20

Kierunek obrotu

CW

CW

CW

CW

CW

CW

CW

CW

CW

CCW

CCW

CCW

CCW

CCW

CCW

CW

CW

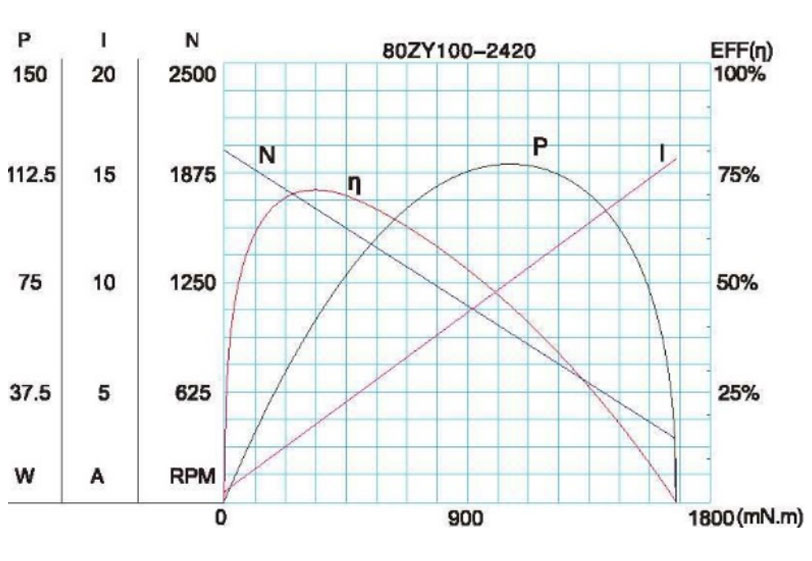

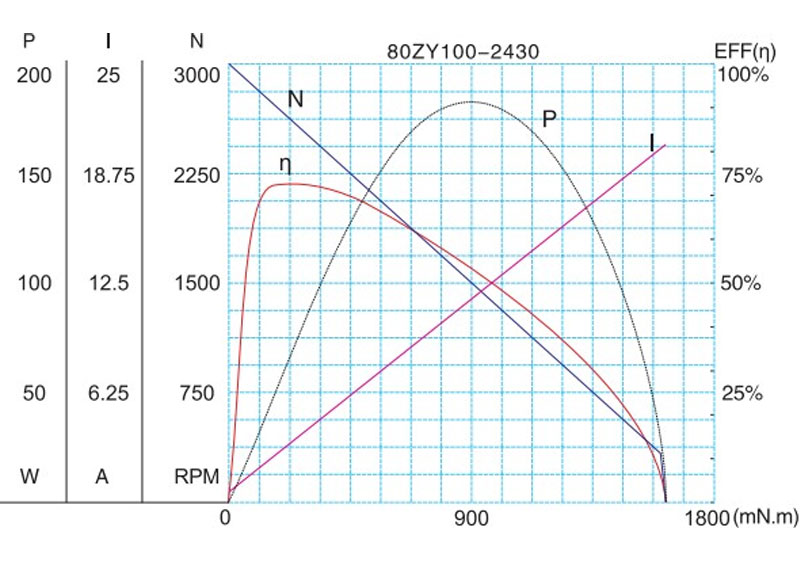

Charakterystyka silnika

F-12

Parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.*
