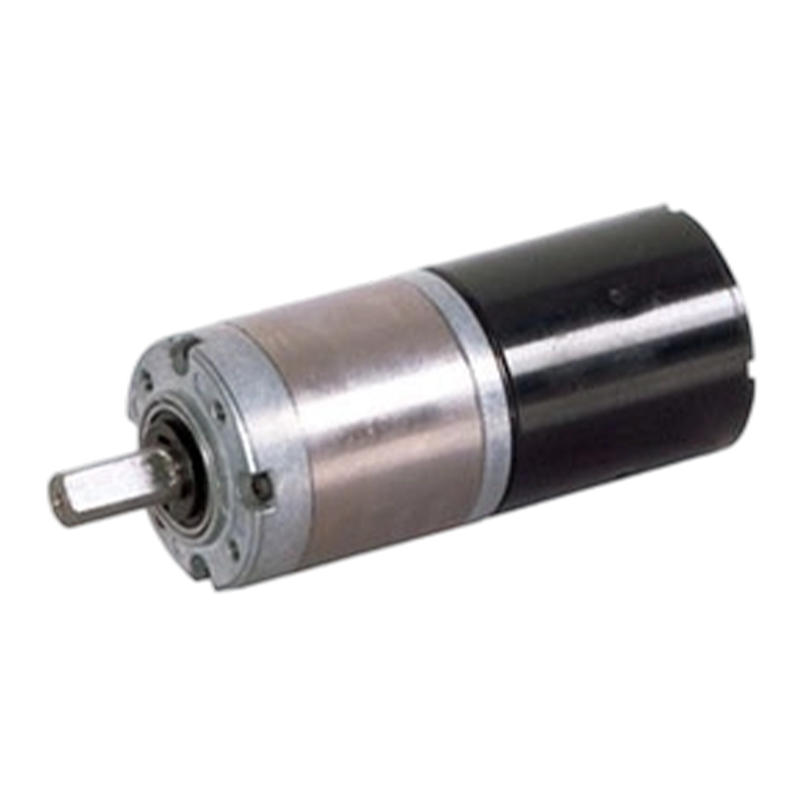

36JXE30K/36ZWNP40 36mm Wydajne odprowadzanie ciepła Bezszczotkowy silnik z przekładnią planetarną na prąd stały

36JXE30K/36ZWNP40 36mm Wydajne odprowadzanie ciepła Bezszczotkowy silnik z przekładnią planetarną na prąd stały

Produkt 36JXE30K/36ZWNP40 to kompaktowy zespół napędowy o średnicy zewnętrznej 36 mm, odpowiedni do środowisk o podwójnym napięciu 12 V/24 V, wykorzystujący konstrukcję pierścienia wewnętrznego z metalu i proszków metali.
Konstrukcja posiada żebro lub otwór radiatora, co zwiększa powierzchnię odprowadzania ciepła, pomaga zredukować ciepło powstające podczas procesu przenoszenia przekładni oraz zapewnia stabilność silnika i przekładni podczas długotrwałej pracy. Struktura jest stosunkowo zwarta, natężenie pola magnetycznego generowanego przez magnes trwały jest wysokie, a silnik szczotkowy jest mniejszy i lżejszy niż silnik szczotkowy przy tej samej mocy wyjściowej.

  • 36JXE30K/36ZWNP40 36mm Wydajne odprowadzanie ciepła Bezszczotkowy silnik z przekładnią planetarną na prąd stały
Download Zapytanie o produkt
PRZEDV：36JXE30K/36ZWNP57 Wysokowydajny bezszczotkowy silnik z przekładnią planetarną
DALEJ：36JXE30K/36ZWN42 36 mm 0,3 N.m ~ 3,0 N.m Bezszczotkowy silnik z przekładnią planetarną prądu stałego

+86 0579-86817938-836

[email protected]

36JXE30K/36ZWNP40

Przekładnia planetarna o średnicy zewnętrznej 36 mm,

Dopuszczalny zakres obciążenia: 0,3N·m~3N·m

Silnik z przekładnią planetarną BLDC (materiał przekładni pierścieniowej: metal i metal proszkowy)

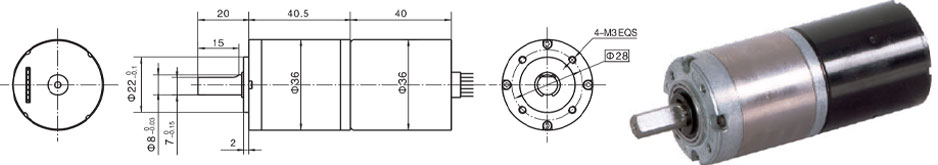

Wymiary

3-fazowy, 4-biegunowy, bezszczotkowy silnik prądu stałego z wbudowanym sterownikiem

Koło zębate koronowe można wybrać spośród dwóch materiałów: Proszek metalowy (typ: 36JXF30K), metal (typ: 36JXE30K)

Dane techniczne silnika bezszczotkowego

TYP

Liczba biegunów

Liczba faz

Napięcie znamionowe VDC

Prędkość bez obciążenia obr./min

Prąd jałowy mA

Znamionowy moment obrotowy mN.m

Prędkość znamionowa obr./min

Prąd znamionowy mA

Moc znamionowa W

36ZWNP40-1240

4

3

12

4000

400

15

3000

850

4.7

36ZWNP40-2440

4

3

24

4000

200

20

3000

550

6.3

Dane techniczne bezszczotkowego silnika przekładniowego

Konfiguracja Silnik BLDC 36ZWNP40-1240 (Silnik BLDC 36ZWNP40-1240)

Współczynnik redukcji

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Liczba przekładni

1

1

2

2

2

3

3

3

3

4

4

4

Długość (L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

47.4

47.4

Prędkość bez obciążenia obr./min

1078

772

286

211

148

78

56

40

29

21

15

11

Prędkość znamionowa rAnin

809

579

214

158

111

59

42

30

22

16

11

8.1

Znamionowy moment obrotowy Nm

0.05

0.07

0.17

0.23

0.33

0.56

0.78

1.1

1.5

1.8

2.6

3

Maks. dopuszczalne obciążenie w krótkim czasie N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9

Konfiguracja Silnik BLDC 36ZWNP40-2440 (Silnik BLDC 36ZWNP40-2440)

Współczynnik redukcji

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Liczba przekładni

1

1

2

2

2

3

3

3

3

4

4

4

Długość (L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

47.4

47.4

Prędkość bez obciążenia obr./min

1078

772

286

211

148

78

56

40

29

21

15

11

Prędkość znamionowa rAnin

809

579

214

158

111

59

42

30

22

16

11

8.1

Znamionowy moment obrotowy Nm

0.067

0.093

0.23

0.31

0.44

0.74

1

1.5

2

2.5

3

3

Maks. dopuszczalne obciążenie w krótkim czasie N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9
