36JXE30K/36ZWNP57 Wysokowydajny bezszczotkowy silnik z przekładnią planetarną

36JXE30K/36ZWNP57 Wysokowydajny bezszczotkowy silnik z przekładnią planetarną

Wysokowydajny bezszczotkowy silnik z przekładnią planetarną 36JXE30K/36ZWNP57 to kompaktowe rozwiązanie zasilania o średnicy 36 mm, wyposażone w 4-biegunowy bezszczotkowy silnik prądu stałego ze zintegrowanym sterownikiem. Wyposażona jest w precyzyjną przekładnię planetarną zapewniającą znamionowy moment obrotowy do 3 Nm, zapewniając stabilną pracę w wymagających warunkach, gdzie niezbędna jest moc i dokładność.
Silnik ten wyróżnia się niskim poziomem hałasu i wysoką wydajnością, oferując szeroki zakres przełożeń w celu spełnienia różnych wymagań dotyczących prędkości i momentu obrotowego. Zbudowany z solidnych metalowych przekładni zapewniających większą trwałość i żywotność, idealnie nadaje się do robotyki, systemów automatyki, urządzeń medycznych i inteligentnych zastosowań domowych, zapewniając niezawodne rozwiązanie do sterowania ruchem dla różnych branż.

  • 36JXE30K/36ZWNP57 Wysokowydajny bezszczotkowy silnik z przekładnią planetarną
36JXE30K/36ZWNP57(1)

Przekładnia planetarna o średnicy zewnętrznej 36 mm,

Dopuszczalny zakres obciążenia: 0,3 N.m

Silnik z przekładnią planetarną BLDC (materiał przekładni rzucanej: metal i metal proszkowy)

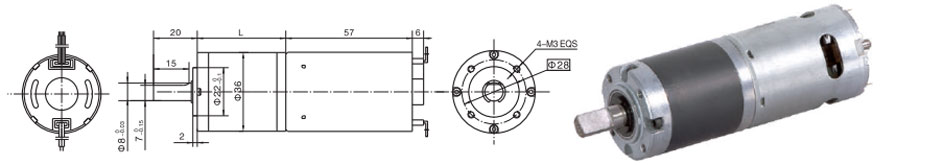

Wymiary

Trójfazowy, 4-biegunowy bezszczotkowy silnik prądu stałego z wbudowanym sterownikiem

Koło zębate koronowe można wybrać spośród dwóch materiałów: Proszek metalowy (typ: 36JXF30K), metal (typ: 36JXE30K)

Dane techniczne silnika bezszczotkowego

TYP

Liczba biegunów

Liczba faz

Napięcie znamionowe VDC

Prędkość bez obciążenia obr./min

Prędkość znamionowa obr./min

Znamionowy moment obrotowy mN.m

Moc znamionowa W

Prąd znamionowy mA

36ZWNP57-2450

4

3

24

5000

4200

40

18

257

Dane techniczne bezszczotkowego silnika przekładniowego

Konfiguracja 36ZWNP57-2450 Bezszczotkowy silnik prądu stałego (36ZWNP57-2450 BLDC Motor)

Współczynnik redukcji

3.7

5.2

14

19

27

51

71

100

139

189

Liczba przekładni

1

1

2

2

2

3

3

3

3

4

Długość (L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

Prędkość bez obciążenia obr./min

1348

965

357

263

185

98

70

50

36

26

Prędkość znamionowa rAnin

1132

811

300

221

156

82

59

42

30

22

Znamionowy moment obrotowy Nm

0.13

0.19

0.45

0.62

0.87

1.5

2.1

2.9

3

3

Maks. dopuszczalne obciążenie w krótkim czasie N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9
