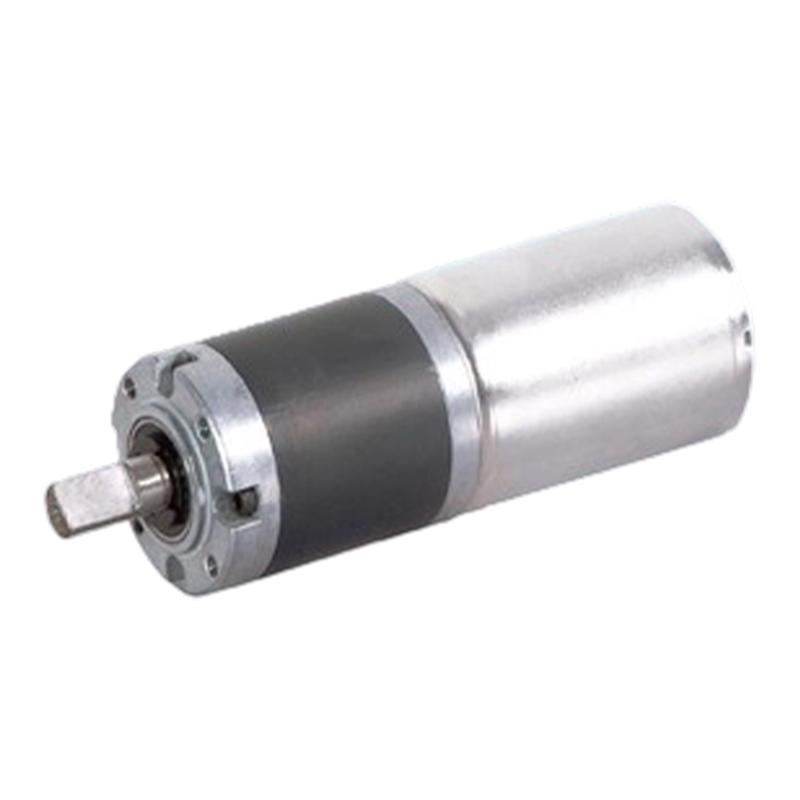

36JXE30K/36ZWNP57 3-fazowy 4-biegunowy bezszczotkowy silnik z przekładnią planetarną

36JXE30K/36ZWNP57 3-fazowy 4-biegunowy bezszczotkowy silnik z przekładnią planetarną

Bezszczotkowy silnik z przekładnią planetarną na prąd stały 36JXE30K/36ZWNP57 umożliwia zakres momentu obrotowego 0,3 N.m ~ 3 N.m, średnica zewnętrzna 36 mm, 3 fazy 4 bieguny, zewnętrzny sterownik.
Przekładnia planetarna charakteryzuje się dużą gęstością mocy i może przenosić dużą moc na małej przestrzeni, dzięki czemu ogólna konstrukcja bezszczotkowego silnika z przekładnią planetarną jest bardziej zwarta, a objętość i waga są znacznie zmniejszone w porównaniu z innymi metodami transmisji silnika, który jest łatwy w instalacji i obsłudze. Zmieniając częstotliwość wyjściową i napięcie sterownika, silnik bezszczotkowy może osiągnąć szeroki zakres regulacji prędkości, a regulacja prędkości może ogólnie osiągnąć 1:1000-1:500 lub nawet więcej.

  • 36JXE30K/36ZWNP57 3-fazowy 4-biegunowy bezszczotkowy silnik z przekładnią planetarną
36JXE30K/36ZWNP57(2)

Przekładnia planetarna o średnicy zewnętrznej 36 mm,

Dopuszczalny zakres obciążenia: 0,3 N.m

Silnik z przekładnią planetarną BLDC (materiał przekładni pierścieniowej: metal i metal proszkowy)

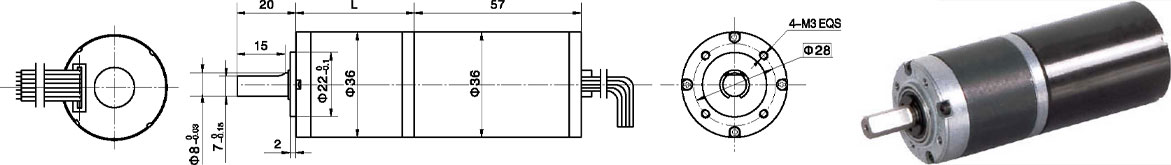

Wymiary

3-fazowy, 4-biegunowy, bezszczotkowy silnik prądu stałego z zewnętrznym sterownikiem

Koło koronowe można wybrać spośród dwóch materiałów: Proszek metalowy (typ: 36JXF30K), Metal (typ: 36JXE30K)

Dane techniczne silnika bezszczotkowego

TYP

Liczba biegunów

Liczba faz

Napięcie znamionowe VDC

Prędkość bez obciążenia obr./min

Prędkość znamionowa obr./min

Znamionowy moment obrotowy mN.m

Moc znamionowa W

Prąd znamionowy mA

36ZWNP57-2450

4

3

24

5000

4200

40

18

257

Dane techniczne bezszczotkowego silnika przekładniowego

Konfiguracja 36ZWNP57-2450 Bezszczotkowy silnik prądu stałego (36ZWNP57-2450 BLDC Motor)

Współczynnik redukcji

3.7

5.2

14

19

27

51

71

100

139

189

Liczba przekładni

1

1

2

2

2

3

3

3

3

4

Długość (L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

Prędkość bez obciążenia obr./min

1348

965

357

263

185

98

70

50

36

26

Prędkość znamionowa rAnin

1132

811

300

221

156

82

59

42

30

22

Znamionowy moment obrotowy Nm

0.13

0.19

0.45

0.62

0.87

1.5

2.1

2.9

3

3

Maks. dopuszczalne obciążenie w krótkim czasie N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9
