Dom / Produkt / Skrzynia biegów / Przekładnia planetarna o niskim poziomie hałasu / 42JXL100K Przekładnia planetarna o szerokim zakresie temperatur pracy 42 mm i niskim poziomie hałasu

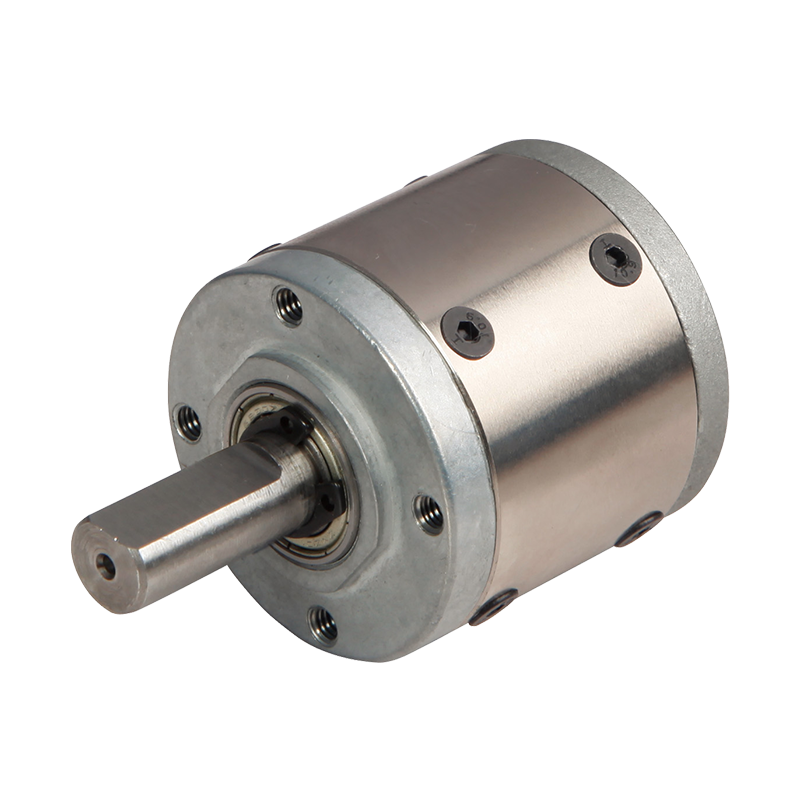

42JXL100K Przekładnia planetarna o szerokim zakresie temperatur pracy 42 mm i niskim poziomie hałasu

42JXL100K Przekładnia planetarna o szerokim zakresie temperatur pracy 42 mm i niskim poziomie hałasu

Cicha przekładnia planetarna 42JXL100K jest wyposażona w spiralny pierścień wewnętrzny z metalu i tworzywa sztucznego o średnicy zewnętrznej 42 mm i napędzana jest przez łożysko toczne. Maksymalne dopuszczalne obciążenie promieniowe wynosi 80 N, temperatura pracy wynosi -10 ℃ ~ 80 ℃, a zalecana prędkość wejściowa wynosi 4000 obr./min.
Dzięki niskiemu poziomowi hałasu, wysokiej transmisji i stabilnej reakcji dynamicznej nadaje się do systemów serwo i sprzętu medycznego, takiego jak roboty zamiatające, kurtyny elektryczne, roboty chirurgiczne, pompy infuzyjne, sprzęt do obrazowania itp.

  • 42JXL100K Przekładnia planetarna o szerokim zakresie temperatur pracy 42 mm i niskim poziomie hałasu
Przekładnia planetarna 42mm 42JXL100K

Przekładnia planetarna o średnicy 42 mm z zębami śrubowymi i niskim poziomem hałasu,

Dopuszczalny zakres obciążenia: 1N.m〜10N.m

Przekładnia planetarna o niskim poziomie hałasu

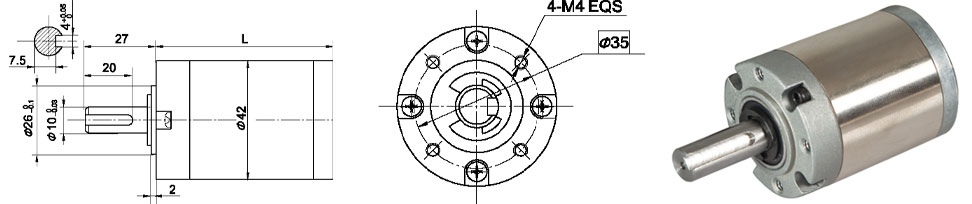

Wymiary

Parametr

Parametr przełożenia

Przełożenie

Wymiar L

Etap 1

3,7 ~ 5,2

31.5

Etap 2

14 ~ 27

42.1

Etap 3

51 ~139

52.5

Etap 4

189 ~720

62.9

Parametr

Parametr

Etap 1

Etap 2

Etap 3

Etap 4

Wydajność transmisji

90%

81%

73%

66%

Znamionowy moment tolerancji

1 Nm

4 Nm

8 Nm

10 Nm

Maksymalny chwilowy moment tolerancji

Trzykrotność znamionowego momentu obrotowego

Temperatura robocza

-10 ℃ ~ 80 ℃

Robocza wilgotność otoczenia

20% ~ 85% wilgotności względnej

Zalecana prędkość wejściowa

≤4000 obr./min

Kierunek wejścia i wyjścia

Ten sam kierunek

Dane techniczne

Materiał obudowy

Metalowa, plastikowa spirala

Łożysko na wyjściu

Łożyska kulkowe

Maks. Obciążenie promieniowe (12 mm od kołnierza)

≤80N

Maks. obciążenie osiowe wału

≤30N

Luz promieniowy wału (w pobliżu kołnierza)

≤0,06 mm

Luz osiowy wału

≤0,3 mm

Luz bez obciążenia

≤1,5°

Siła wciskania wału, maks

≤150N
