Dom / Produkt / Skrzynia biegów / Przekładnia planetarna o niskim poziomie hałasu / 52JXML200K 52 mm 90% przełożenia Przekładnia planetarna o niskim poziomie hałasu

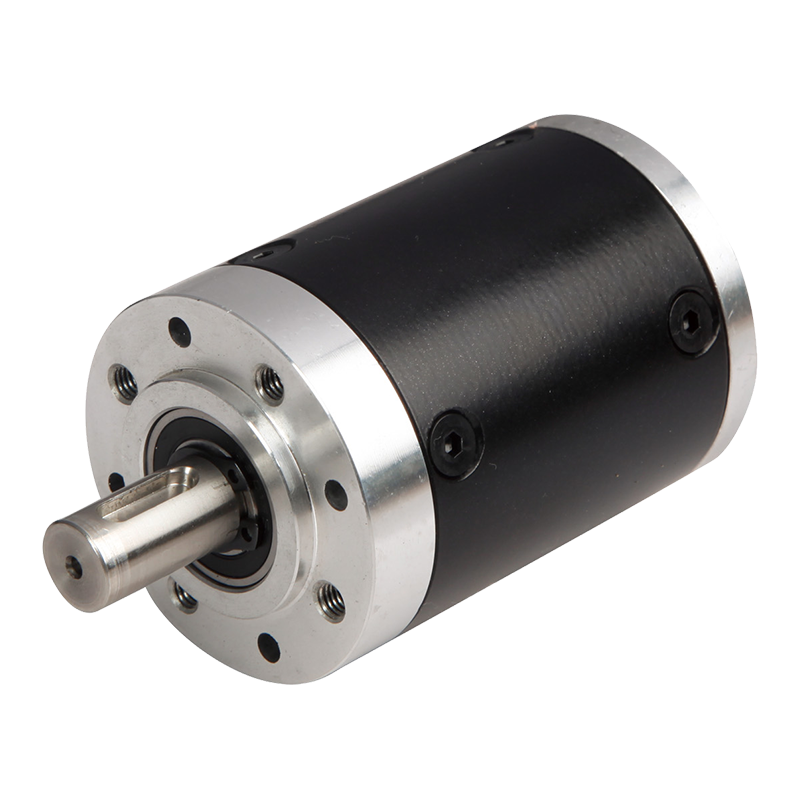

52JXML200K 52 mm 90% przełożenia Przekładnia planetarna o niskim poziomie hałasu

52JXML200K 52 mm 90% przełożenia Przekładnia planetarna o niskim poziomie hałasu

Śrubowa przekładnia planetarna 52JXML200K 52 mm o niskim poziomie hałasu to wysokowydajny, cichy reduktor zaprojektowany specjalnie do zastosowań wymagających dużej precyzji i wydajności. Produkt ten posiada obudowę wykonaną z metalu i tworzyw sztucznych, co zapewnia jego wytrzymałość i lekkość. W łożysku wału wyjściowego zastosowano łożyska toczne o maksymalnym dopuszczalnym obciążeniu promieniowym 200 N, maksymalnym dopuszczalnym obciążeniu osiowym 100 N, luzie promieniowym wału mniejszym niż 0,04 mm, luzie osiowym wału mniejszym niż 0,3 mm i luzach bez obciążenia mniejszym niż 1°. Parametry te gwarantują stabilność i niezawodność przekładni podczas pracy. Dodatkowo maksymalna siła pasowania wtłaczanego wału wynosi 300 N, co dodatkowo zwiększa jego nośność. Sprawność przekładni tej skrzyni biegów sięga 90%, przy znamionowym momencie tolerancji wynoszącym 4 Nm i maksymalnym chwilowym momencie tolerancji wynoszącym 12 Nm. Działa w zakresie temperatur od -10°C do 80°C i w zakresie wilgotności względnej od 20% do 85% RH, z zalecaną prędkością wejściową ≤4000 obr./min i wejściem i wyjściem w tym samym kierunku.

  • 52JXML200K 52 mm 90% przełożenia Przekładnia planetarna o niskim poziomie hałasu
Przekładnia planetarna walcowa 52mm 52JXML200K

Przekładnia planetarna o średnicy 52 mm z zębami śrubowymi i niskim poziomem hałasu,

Dopuszczalny zakres obciążenia: 2N.m〜20N.m

Przekładnia planetarna o niskim poziomie hałasu

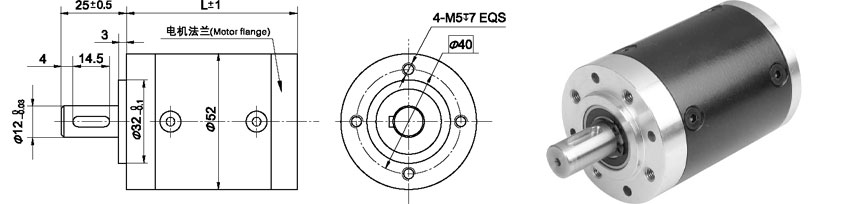

Wymiary

Parametr

Parametr przełożenia

Przełożenie

Wymiar L

Zęby osi, konstrukcja początkowa

Połączona struktura wyjściowa

Etap 1

4,5 ~ 8

56

65

Etap 2

20 ~ 64

71

80

Etap 3

91 ~ 512

87

96

Parametr

Parametr

Etap 1

Etap 2

Etap 3

Wydajność transmisji

90%

81%

73%

Znamionowy moment tolerancji

4 Nm

12Nm

20 Nm

Maksymalny chwilowy moment tolerancji

Trzykrotność znamionowego momentu obrotowego

Temperatura robocza

-10 ℃ ~ 80 ℃

Robocza wilgotność otoczenia

20% 〜85% wilgotności względnej

Zalecana prędkość wejściowa

≤4000 obr./min

Kierunek wejścia i wyjścia

Ten sam kierunek

Dane techniczne

Materiał obudowy

Metalowa, plastikowa spirala

Łożysko na wyjściu

Łożyska kulkowe

Maks. Obciążenie promieniowe (10 mm od kołnierza)

≤200N

Maks. obciążenie osiowe wału

≤100N

Luz promieniowy wału (w pobliżu kołnierza)

≤0,04 mm

Luz osiowy wału

≤0,3 mm

Luz bez obciążenia

≤1°

Siła wciskania wału, maks

≤300N
