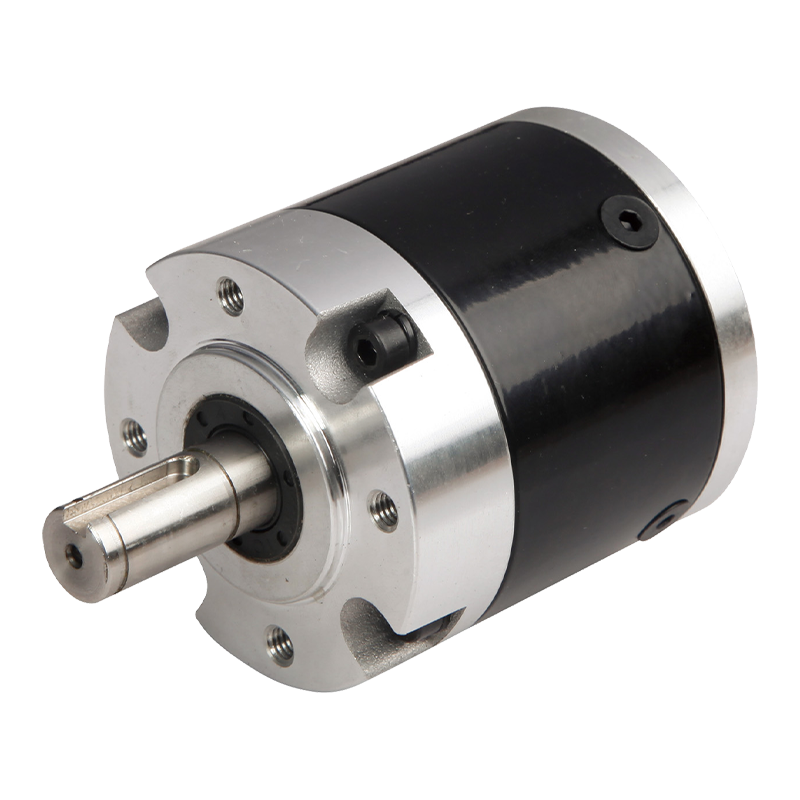

Przekładnia planetarna o niskim poziomie hałasu 56JXL300K 56 mm i 300 N

Przekładnia planetarna o niskim poziomie hałasu 56JXL300K 56 mm i 300 N

Przekładnia planetarna 56JXL300K o niskim poziomie hałasu to produkt o wysokiej wydajności, zaprojektowany specjalnie do zastosowań wymagających dużej precyzji i niskiego poziomu hałasu. Ta skrzynia biegów jest wyposażona w niskoszumową przekładnię planetarną o średnicy 56 mm ze śrubowymi zębami, umożliwiającą zakres momentu obrotowego od 3 Nm do 30 Nm, dzięki czemu nadaje się do różnych urządzeń automatyki przemysłowej i maszyn precyzyjnych. Materiał obudowy składa się ze spiralnych zębów z metalu i tworzywa sztucznego, co zapewnia solidność i trwałość. Typ łożyska wału wyjściowego to łożyska toczne o maksymalnym dopuszczalnym obciążeniu promieniowym 200 N i maksymalnym dopuszczalnym obciążeniu osiowym 100 N. Luz promieniowy wału jest mniejszy niż 0,04 mm, luz osiowy jest mniejszy niż 0,3 mm, a luz na biegu jałowym wynosi 1,5°. Maksymalna siła wciskania wału wynosi 300N, co gwarantuje stabilną pracę w warunkach dużego obciążenia. Parametry przełożenia skrzyni biegów obejmują etap pierwszy, drugi, trzeci i czwarty, odpowiadający różnym sprawnościom przekładni i znamionowym momentom tolerancji, spełniając wymagania różnych scenariuszy zastosowań. Zakres temperatury roboczej wynosi od -10°C do 80°C, wilgotność otoczenia podczas pracy wynosi od 20% do 85% RH, a zalecana prędkość wejściowa nie przekracza 4000 obr./min.

  • Przekładnia planetarna o niskim poziomie hałasu 56JXL300K 56 mm i 300 N
Przekładnia planetarna 56mm 56JXL300K

Przekładnia planetarna o średnicy 56 mm z zębami śrubowymi i niskim poziomem hałasu,

Dopuszczalny zakres obciążenia: 3N.m〜30N.m

Przekładnia planetarna o niskim poziomie hałasu

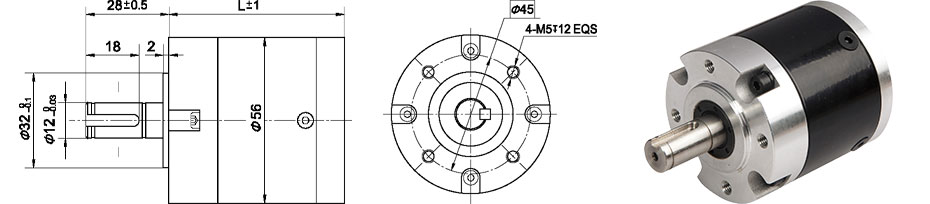

Wymiary

Parametr

Parametr przełożenia

Przełożenie

Wymiar L

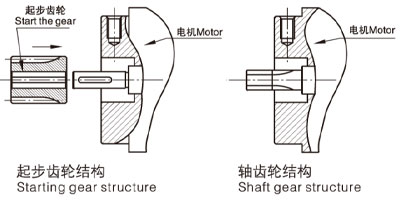

Zęby osi, konstrukcja początkowa

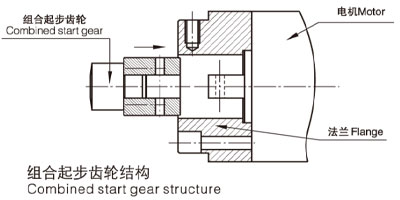

Połączona struktura wyjściowa

Etap 1

4,2 ~9

47

64

Etap 2

15 ~ 38

59

72

Etap 3

54 ~ 163

78

91

Etap 4

196 ~ 691

90

103

Parametr

Parametr

Etap 1

Etap 2

Etap 3

Etap 4

Wydajność transmisji

0.9

0.81

0.73

0.66

Znamionowy moment tolerancji

3 Nm

12Nm

20 Nm

30 Nm

Maksymalny chwilowy moment tolerancji

Trzykrotność znamionowego momentu obrotowego

Temperatura robocza

-10 ℃ ~ 80 ℃

Robocza wilgotność otoczenia

20% ~ 85% wilgotności względnej

Zalecana prędkość wejściowa

≤4000 obr./min

Kierunek wejścia i wyjścia

Ten sam kierunek

Dane techniczne

Materiał obudowy

Meta„Plastikowa spirala

Łożysko na wyjściu

Łożyska kulkowe

Maks. Obciążenie promieniowe (10 mm od kołnierza)

≤200N

Maks. obciążenie osiowe wału

≤100N

Luz promieniowy wału (w pobliżu kołnierza)

≤0,04 mm

Luz osiowy wału

≤0,3 mm

Luz bez obciążenia

≤1,5°

Siła wciskania wału, maks

≤300N

Schemat dopasowania silnika

Moduł

Liczba zębów

Etap 1

Etap 2

Etap 3

Etap 4

0.8

15

4.2

15

54

196

76

12

5

18

65

233

90

275

325

383

6

9

32

117

420

38

138

502

163

285

691
