Dom / Produkt / Przekładniowy silnik krokowy / Silnik krokowy z przekładnią planetarną / 22JXS20K/20STH 0,6 N.m ~ 2,0 N.m Silnik krokowy z przekładnią planetarną

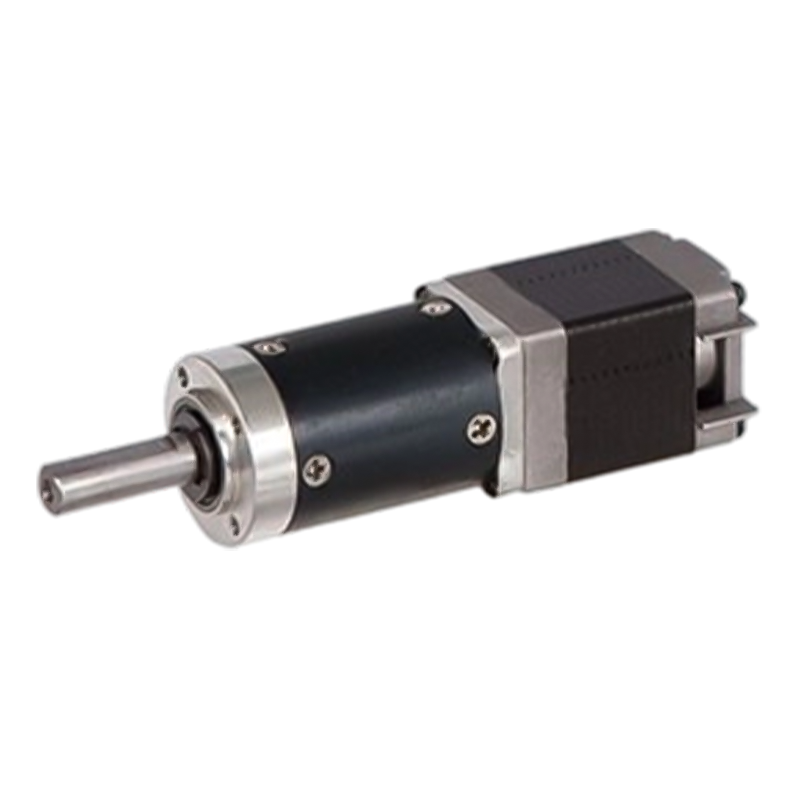

22JXS20K/20STH 0,6 N.m ~ 2,0 N.m Silnik krokowy z przekładnią planetarną

22JXS20K/20STH 0,6 N.m ~ 2,0 N.m Silnik krokowy z przekładnią planetarną

Produkt 22JXS20K/20STH to standardowy reduktor o średnicy zewnętrznej 22 mm i dopuszczalnym zakresie momentu obrotowego 0,6 N.m ~ 2,0 N.m.
Wiele kół planetarnych jest równomiernie rozmieszczonych wokół koła słonecznego, aby dzielić obciążenie i wytrzymywać duży moment obrotowy. Rozsądnie projektując przełożenie przekładni planetarnej, wyjściowy moment obrotowy silnika krokowego można zwiększyć od kilku do kilkudziesięciu razy, aby spełnić wymagania dotyczące jazdy w różnych warunkach obciążenia. Dostosowując współczynnik zwalniania, silnik krokowy może działać stabilnie przy niższych prędkościach, unikać problemów z przekroczeniem kroku przy dużych prędkościach i rozszerzać zakres prędkości systemu.

  • 22JXS20K/20STH 0,6 N.m ~ 2,0 N.m Silnik krokowy z przekładnią planetarną
22JXS20K/20STH

Standardowa skrzynia biegów 22 mm,

Dopuszczalny zakres obciążenia: 0,6 N.m ~ 2,0 N.m

Silnik krokowy z przekładnią planetarną (materiał przekładni pierścieniowej: metal)

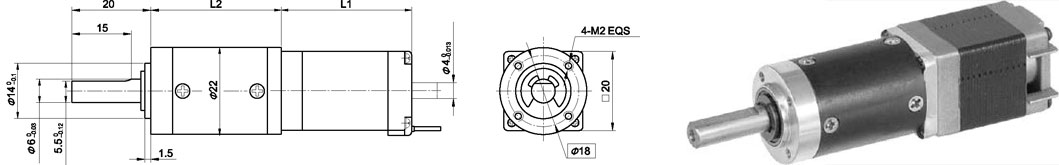

Wymiary

Planetarny

Materiał pierścienia

Metalowe

Łożysko na wyjściu

Łożyska kulkowe

Maks. Obciążenie promieniowe (10 mm od kołnierza)

≤20N

Maks. obciążenie osiowe wału

≤10N

Luz promieniowy wału (w pobliżu kołnierza)

≤0,08 mm

Luz osiowy wału

≤0,3 mm

Luz bez obciążenia

≤1,5°

Dane techniczne

Dane techniczne hybrydowego silnika krokowego 20STH

Nr modelu

Napięcie znamionowe

Prąd/faza

Rezystancja/faza

Indukcyjność/faza

Trzymając Torgue’a

Liczba potencjalnych klientów

Bezwładność wirnika

Waga

Długość L1

Maks. Przełożenie

Pojedynczy wał

V

A

Ω

mH

g.cm

g-m²

g

mm

20STH33-0604A

3.9

0.6

6.5

1.7

180

4

2

60

33

≤1:369

20STH42-0804A

4.32

0.8

5.4

1.5

300

4

3.6

80

42

≤1:264

Dane techniczne przekładni planetarnej 22JXS20K

Współczynnik redukcji

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Liczba przekładni

1

2

3

4

Długość (L2) mm

24.4

33

41.5

49.8

Maks. znamionowy moment obrotowy kg.cm

6

10

16

20

Dopuszczalny moment obrotowy w krótkim czasie kg.cm

18

30

48

60

Wydajność%

90%

81%

73%

66%

Waga g

35

45

55

65

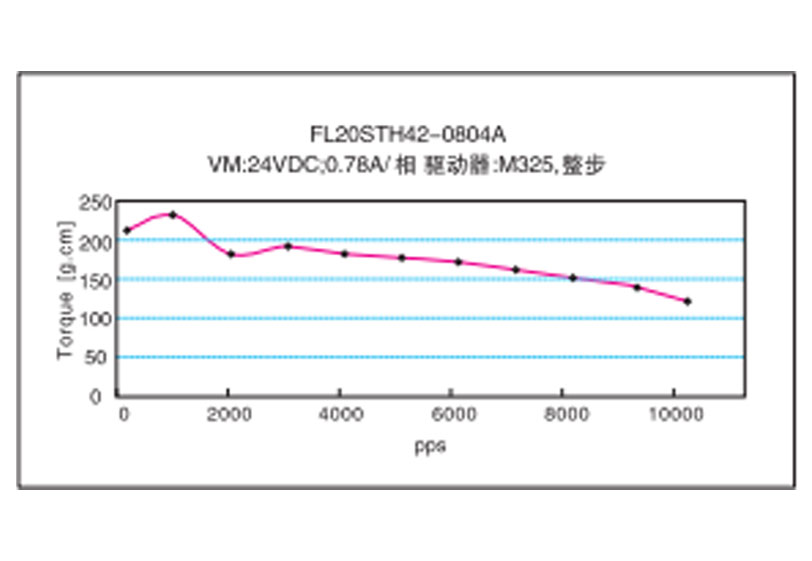

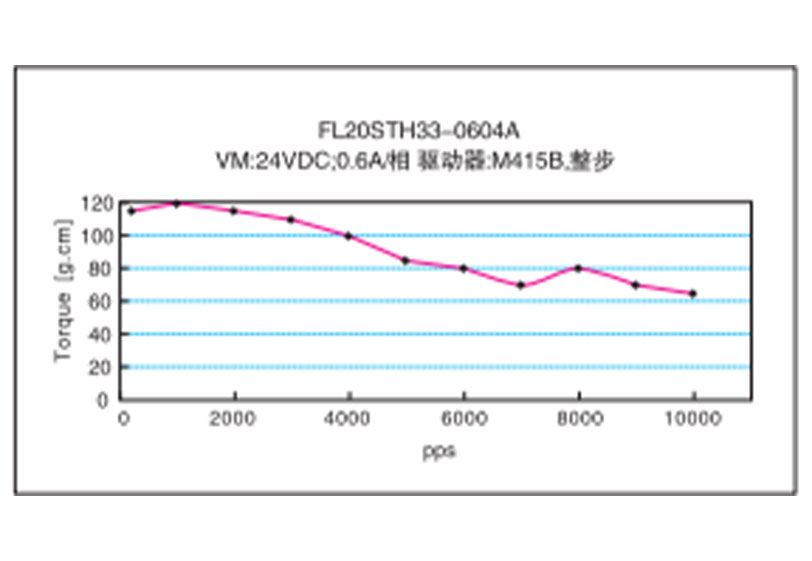

Charakterystyka częstotliwościowo-momentowa
