28JXS40K/28STH Precyzyjny silnik krokowy z przekładnią planetarną o przemieszczeniu kątowym

28JXS40K/28STH Precyzyjny silnik krokowy z przekładnią planetarną o przemieszczeniu kątowym

28JXS40K/28STH to silnik hybrydowy z metalowym pierścieniem wewnętrznym, który można stosować w różnych środowiskach.
Sam silnik krokowy ma wysoką dokładność pozycjonowania i może przekształcić sygnał impulsu elektrycznego w dokładne przemieszczenie kątowe. Dzięki wysoce precyzyjnej przekładni reduktora planetarnego można jeszcze bardziej poprawić jego dokładność pozycjonowania. Ogólnie rzecz biorąc, dokładność kąta kroku silnika krokowego zwalniania planetarnego można kontrolować w zakresie ± 3%, a powtarzalna dokładność pozycjonowania może osiągnąć ± 0,01 °. Efekt redukcji bezwładności reduktora jest kwadratem współczynnika redukcji, który może skutecznie zmniejszyć wpływ obciążenia na dynamiczną reakcję silnika krokowego i poprawić stabilność układu start-stop i komutacji.

  • 28JXS40K/28STH Precyzyjny silnik krokowy z przekładnią planetarną o przemieszczeniu kątowym
28JXS40K/28STH

Przekładnia planetarna 28mm

Dopuszczalny zakres obciążenia: 1,2 Nm~4,0 Nm

Silnik krokowy z przekładnią planetarną (materiał przekładni pierścieniowej: metal)

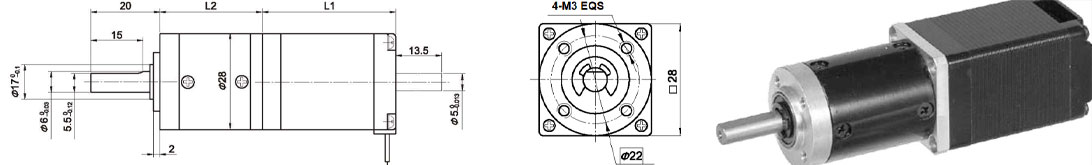

Wymiary

Przekładnia planetarna

Materiał pierścienia

Metalowe

Łożysko na wyjściu

Łożyska kulkowe

Maks. Obciążenie promieniowe (10 mm od kołnierza)

35N

Maks. obciążenie osiowe wału

25N

Luz promieniowy wału (w pobliżu kołnierza)

0,07 mm

Luz osiowy wału

≤0,3 mm

Luz bez obciążenia

1,5°

Dane techniczne

Dane techniczne hybrydowego silnika krokowego 28STH

Nr modelu

Napięcie znamionowe

Prąd/faza

Rezystancja/faza

Indukcyjność/faza

Trzymając Torgue’a

Liczba potencjalnych klientów

Bezwładność wirnika

Waga

Długość L1

Maks. Przełożenie

Pojedynczy wał

V

A

Ω

mH

g.cm

g-m²

g

mm

28STH45-0956A

3.4

0.95

3.4

1.2

750

6

12

44.5

44.5

≤1:189

28STH51-0956A

4.4

0.95

4.6

1.8

900

6

18

50.5

50.5

≤1:189

A Pojedynczy wał, B Podwójny wał

Dane techniczne przekładni planetarnej 28JXS40K

Współczynnik redukcji

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Liczba przekładni

1

2

3

4

Długość (L2) mm

31

40.1

49

57.9

Maks. znamionowy moment obrotowy kg. cm

12

20

32

40

Dopuszczalny moment obrotowy w krótkim czasie kg.cm

36

60

96

120

Wydajność%

0.9

0.81

0.73

0.66

Waga g

60

85

95

110

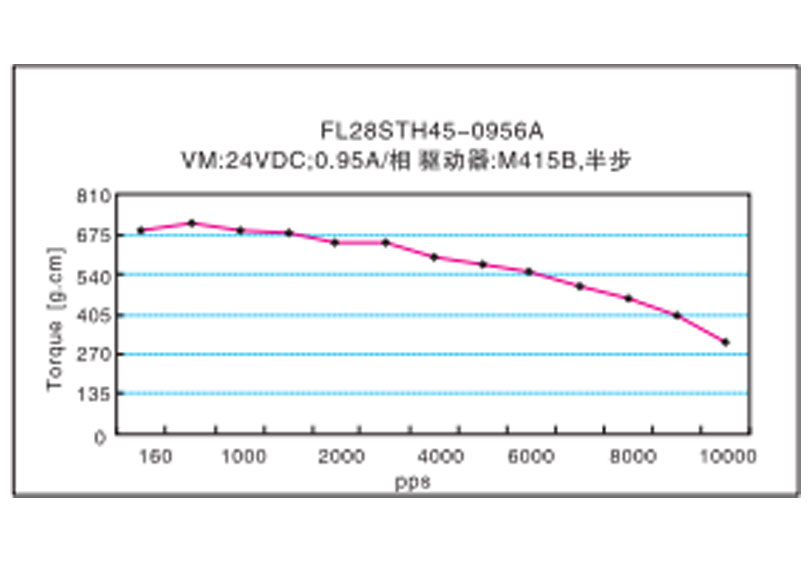

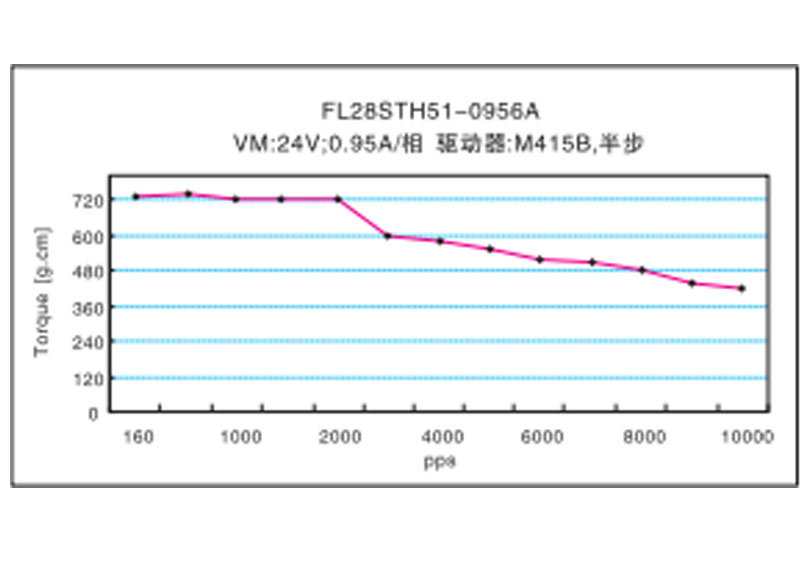

Charakterystyka częstotliwościowo-momentowa
