Silnik krokowy z przekładnią planetarną 36JXES60K/35STH 36 mm

Silnik krokowy z przekładnią planetarną 36JXES60K/35STH 36 mm

36JXES60K/35STH to hybrydowy motoreduktor z przekładnią gwiazdową z pierścieniem wewnętrznym wykonanym z metalu i proszków metalowych, o średnicy zewnętrznej 36 mm, który można wybrać pomiędzy pierścieniami wewnętrznymi wykonanymi z dwóch materiałów: metalu proszkowego (model 36JXF60K) i metalu (model 36JXE60K).
Przekładnia zębata przyjmuje tryb zazębienia wewnętrznego, a utrata tarcia między kołem planetarnym, kołem słonecznym i pierścieniem zębatym jest niewielka. Jego wydajność przekładni wynosi zwykle od 90% do 95%, co może skuteczniej przenosić energię mechaniczną silnika krokowego na stronę obciążenia i zmniejszać straty energii niż w przypadku innych metod przenoszenia opóźnienia, takich jak przekładnia ślimakowa i napęd ślimakowy.

  • Silnik krokowy z przekładnią planetarną 36JXES60K/35STH 36 mm
36JXES60K/35STH

Standardowa skrzynia biegów 36 mm,

Dopuszczalny zakres obciążenia: 1,8 N.m ~ 6,0 N.m

Silnik krokowy z przekładnią planetarną (materiał przekładni pierścieniowej: metal i metal proszkowy)

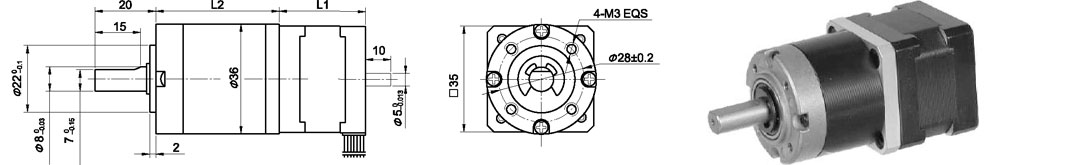

Wymiary

Koło koronowe można wybrać spośród dwóch materiałów: proszkowego metalu (typ: 36JXF60K), metalu (typ: 36JXE60 K)

Planetarny

Materiał pierścienia

Typ E:Metal Typ F:Proszek metalowy

Łożysko na wyjściu

Łożyska kulkowe

Maks. Obciążenie promieniowe (10 mm od kołnierza)

≤50N

Maks. obciążenie osiowe wału

≤30N

Luz promieniowy wału (w pobliżu kołnierza)

≤0,07 mm

Luz osiowy wału

≤0,3 mm

Luz bez obciążenia

≤1,5°

Dane techniczne

Dane techniczne hybrydowego silnika krokowego 35STH

Nr modelu

Napięcie znamionowe

Prąd/faza

Rezystancja/faza

Indukcyjność/faza

Trzymając Torgue’a

Liczba potencjalnych klientów

Bezwładność wirnika

Waga

Długość L1

Maks. Przełożenie

Pojedynczy wał

V

A

Ω

mH

g.cm

g-m²

g

mm

35STH28-0504A

10

0.5

20

14

1000

4

11

140

28

≤ 1:264

35STH36-1004A

2.7

1

2.7

4.3

1400

4

14

180

36

≤1:189

A Pojedynczy wał, B Podwójny wał

Dane techniczne przekładni planetarnej 36JXES60K

Współczynnik redukcji

3.71

5.18

14

19

27

51

71

100

139

Liczba przekładni

1

2

3

Długość (L2) mm

27

34.1

41

Maks. znamionowy moment obrotowy kg. cm

18

30

48

Dopuszczalny moment obrotowy w krótkim czasie kg.cm

54

90

144

Wydajność%

0.9

0.81

0.73

Waga g

195

210

290

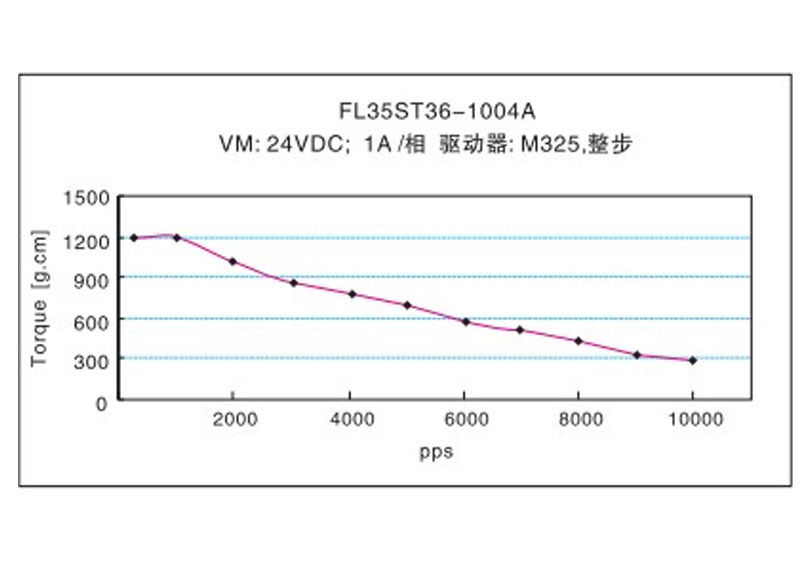

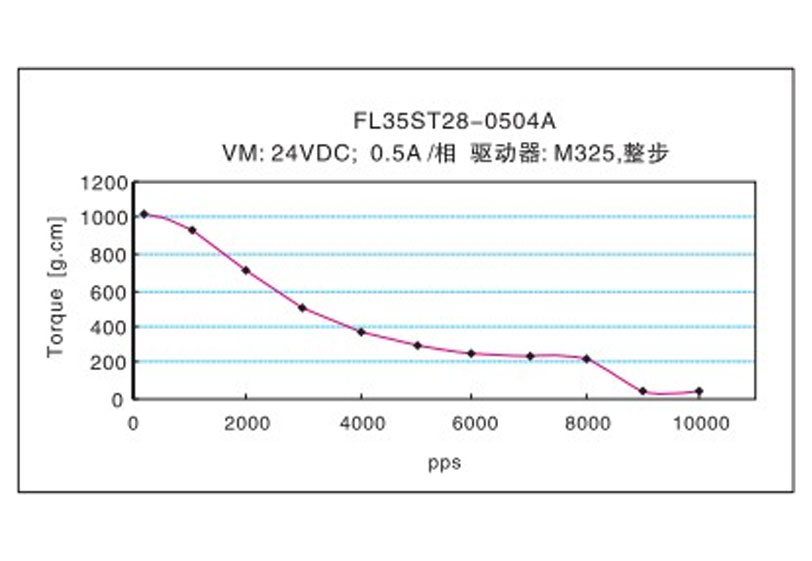

Charakterystyka częstotliwościowo-momentowa
