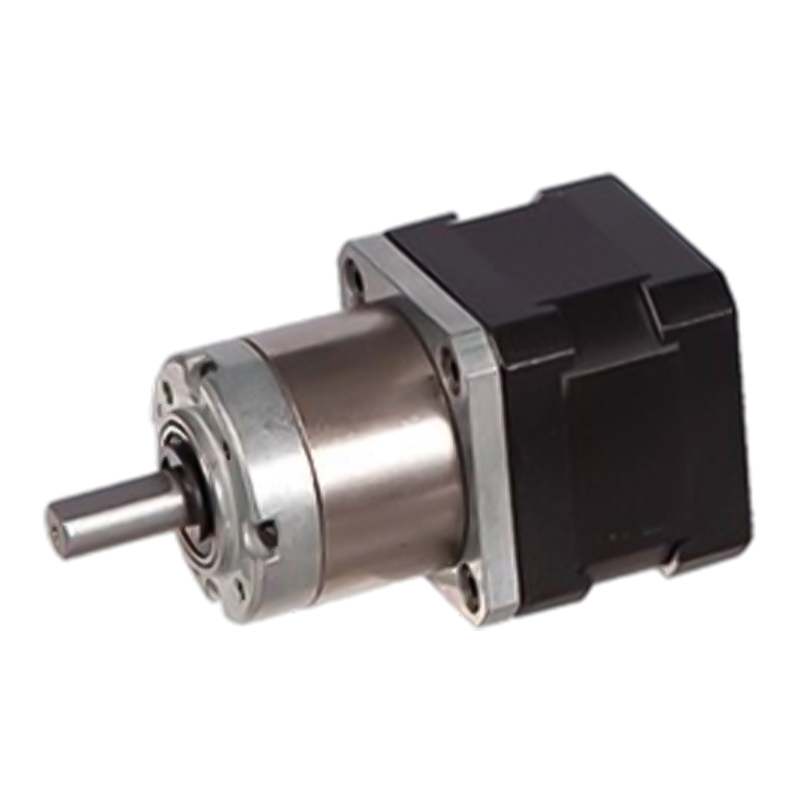

Silnik krokowy z przekładnią planetarną 36JXES60K/42STH 12 V/24 V

Silnik krokowy z przekładnią planetarną 36JXES60K/42STH 12 V/24 V

36JXES60K/42STH można wybrać w pierścieniu wewnętrznym wykonanym z dwóch materiałów: metalu proszkowego (model 36JXF60K), metalu (model 36JXE60K), obsługującego środowisko o podwójnym napięciu 12 V/24 V, maksymalne dopuszczalne obciążenie promieniowe ≤50N.
Konstrukcja przekładni planetarnej sprawia, że ​​obciążenie rozkłada się równomiernie na każde koło planetarne, redukując siłę działającą na jedną przekładnię, redukując wibracje i hałas. Jednocześnie charakterystyka pracy silnika krokowego jest również stosunkowo stabilna, a wydajność wyjściową można utrzymać stosunkowo stabilną przy różnych obciążeniach i prędkościach. Dlatego silnik krokowy z zwalnianiem planetarnym ma dobrą stabilność podczas pracy i może zapewnić płynną moc wyjściową.

  • Silnik krokowy z przekładnią planetarną 36JXES60K/42STH 12 V/24 V
36JXES60K/42STH

Standardowa skrzynia biegów 36 mm,

Dopuszczalny zakres obciążenia: 1,8 N.m ~ 6,0 N.m

Silnik krokowy z przekładnią planetarną (materiał przekładni pierścieniowej: metal i metal proszkowy)

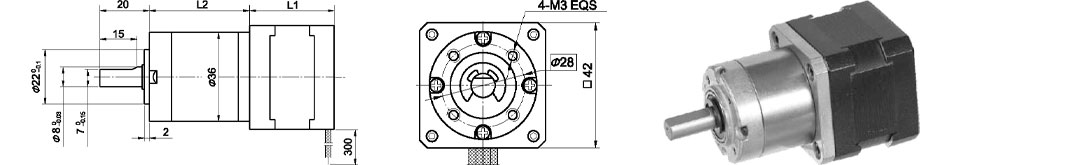

Wymiary

Koło zębate koronowe można wybrać spośród dwóch materiałów: Proszek metalowy (typ: 36JXF60K), metal (typ: 36JXE60K)

Przekładnia planetarna

Materiał pierścienia

Typ E:Metal Typ F:Proszek metalowy

Łożysko na wyjściu

Łożyska kulkowe

Maks. Obciążenie promieniowe (10 mm od kołnierza)

≤50N

Maks. obciążenie osiowe wału

≤30N

Luz promieniowy wału (w pobliżu kołnierza)

≤0,07 mm

Luz osiowy wału

≤0,3 mm

Luz bez obciążenia

≤1,5°

Dane techniczne

Dane techniczne hybrydowego silnika krokowego 42STH

Nr modelu

Napięcie znamionowe

Prąd/faza

Rezystancja/faza

Indukcyjność/faza

Trzymając Torgue’a

Liczba potencjalnych klientów

Bezwładność wirnika

Waga

Długość L1

Maks. Przełożenie

Pojedynczy wał

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0316A

12

0.31

38.5

21

1.6

6

35

0.22

34

≤1:100

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

≤1:71

Dane techniczne przekładni planetarnej 36JXES60K

Współczynnik redukcji

3.71

5.18

14

19

27

51

71

100

139

Liczba przekładni

1

2

3

Długość (L2) mm

27

34.1

41

Maks. znamionowy moment obrotowy kg. cm

6

24

50

Dopuszczalny moment obrotowy w krótkim czasie kg.cm

20

70

150

Wydajność%

0.9

0.81

0.73

Waga g

195

210

290

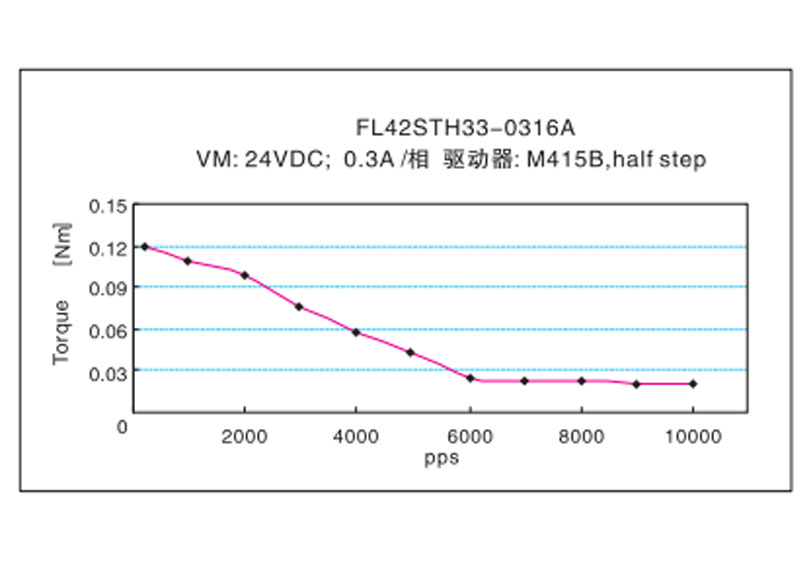

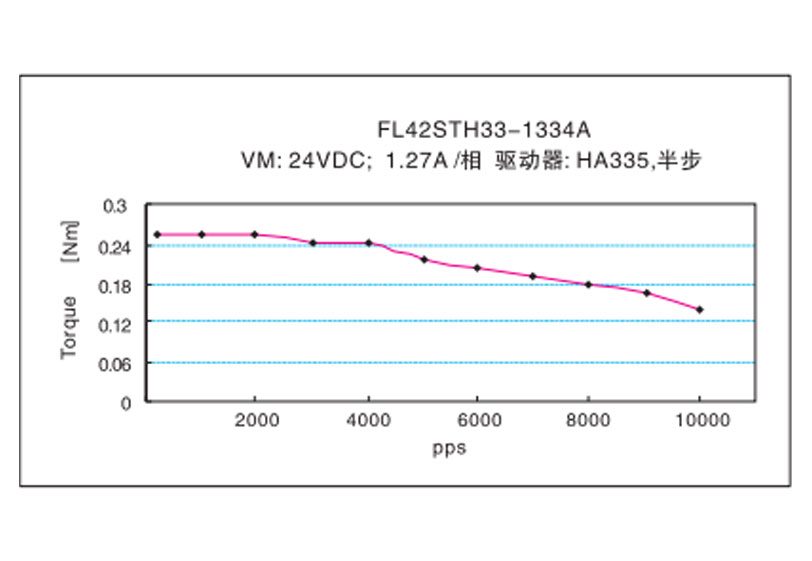

Charakterystyka częstotliwościowo-momentowa
