Dom / Produkt / Przekładniowy silnik krokowy / Silnik krokowy z przekładnią planetarną / Hybrydowy silnik krokowy z przekładnią planetarną 42JX150K/42STH 80N

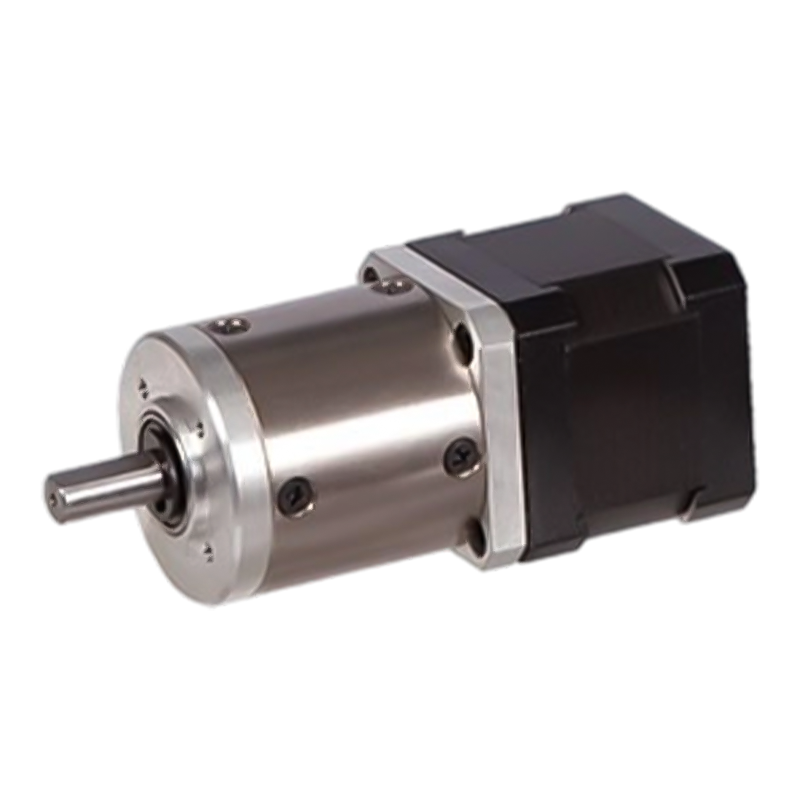

Hybrydowy silnik krokowy z przekładnią planetarną 42JX150K/42STH 80N

Hybrydowy silnik krokowy z przekładnią planetarną 42JX150K/42STH 80N

Hybrydowy silnik krokowy z przekładnią planetarną 42JX150K/42STH to hybrydowy silnik krokowy o wysokiej wydajności, który łączy w sobie zalety przekładni planetarnej, odpowiedni do zastosowań wymagających wysokiej precyzji i wysokiego momentu obrotowego. W silniku zastosowano metalowy pierścień zębaty, aby zapewnić stabilność i trwałość w warunkach dużego obciążenia. Jego maksymalne dopuszczalne obciążenie promieniowe wynosi 80 N, maksymalne dopuszczalne obciążenie osiowe wynosi 30 N, luz promieniowy wynosi tylko 0,06 mm, a luz osiowy wynosi 0,3 mm, a luz mniejszy niż 1,5° w stanie nieobciążonym. Parametry te wskazują, że silnik ma parametry mechaniczne i możliwości precyzyjnego sterowania ruchem. Dodatkowo silnik oferuje różne specyfikacje, w tym różne parametry elektryczne dotyczące napięcia, prądu, rezystancji, indukcyjności, a także wiele przełożeń redukcyjnych i stopni przekładni, aby sprostać potrzebom różnych scenariuszy zastosowań. Dzięki zoptymalizowanej konstrukcji i wysokiej jakości procesom produkcyjnym silnik ten wyróżnia się wydajnością, niezawodnością i żywotnością, co czyni go idealnym wyborem dla automatyki przemysłowej, precyzyjnych instrumentów i technologii robotyki.

  • Hybrydowy silnik krokowy z przekładnią planetarną 42JX150K/42STH 80N
42JX150K/42STH

Wzmocniona skrzynia biegów o średnicy zewnętrznej 42 mm,

Dopuszczalny zakres obciążenia: 3N.m~10N.m

Silnik krokowy z przekładnią planetarną (materiał przekładni pierścieniowej: metal)

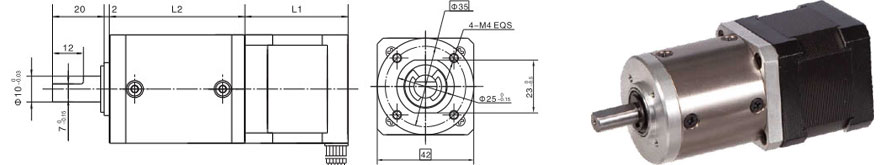

Wymiary

Przekładnia planetarna

Materiał pierścienia

Metalowe

Łożysko na wyjściu

Łożyska kulkowe

Maks. Obciążenie promieniowe (10 mm od kołnierza)

≤80N

Maks. obciążenie osiowe wału

≤30N

Luz promieniowy wału (w pobliżu kołnierza)

≤0,06nn

Luz osiowy wału

≤0,3 mm

Luz bez obciążenia

≤1,5°

Dane techniczne

Dane techniczne hybrydowego silnika krokowego 42STH

Nr modelu

Napięcie znamionowe

Prąd/faza

Rezystancja/faza

Indukcyjność/faza

Trzymając Torgue’a

Liczba potencjalnych klientów

Bezwładność wirnika

Waga

Długość L1

Maks. Przełożenie

Pojedynczy wał

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0956A

4

0.95

4.2

2.5

1.6

6

35

0.22

34

≤ 1:264

42STH33-0406A

9.6

0.4

24

15

1.6

6

≤ 1:264

42STH33-0316A

12

0.31

38.5

21

1.6

6

≤1:264

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

≤1:189

42STH38-1206A

4

1.2

3.3

3.2

2.6

6

54

0.28

40

≤1:100

42STH38-0806A

6

0.8

7.5

6.7

2.6

6

≤1:100

42STH38-0406A

12

0.4

30

30

2.6

6

≤1:100

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

≤1:71

A Pojedynczy wał, B Podwójny wał

Dane techniczne przekładni planetarnej 42JX150K

Współczynnik redukcji

3.5

14

17

21

49

61

84

104

126

172

212

294

Liczba przekładni

1

2

3

4

Długość (L2) mm

32.5

39.2

45.9

52.6

Maks. znamionowy moment obrotowy kg. cm

30

50

90

150

Dopuszczalny moment obrotowy w krótkim czasie kg.cm

90

150

270

450

Wydajność%

0.9

0.81

0.73

0.66

Waga g

320

420

520

620
