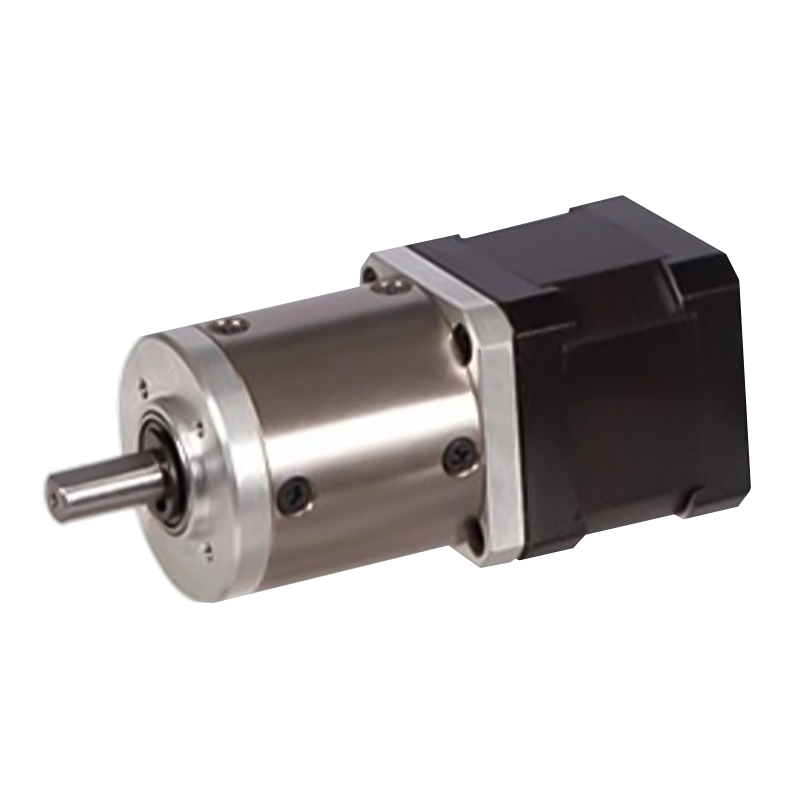

42JXGS100K/42STH 42mm 3N.m ~ 10N.m Silnik krokowy z przekładnią planetarną

42JXGS100K/42STH 42mm 3N.m ~ 10N.m Silnik krokowy z przekładnią planetarną

42JXGS100K/42STH wykorzystuje metalowy wewnętrzny pierścień zębaty, jest reduktorem planetarnym o średnicy zewnętrznej 42 mm, umożliwiającym zakres momentu obrotowego: 3N.m~10N.m.
Silnik krokowy charakteryzuje się szybką reakcją i może w krótkim czasie osiągnąć stabilny stan pracy. Charakterystyka dynamiczna układu jest jeszcze lepsza poprzez połączenie charakterystyki niskiej bezwładności silnika krokowego z zwalnianiem planetarnym. Można go szybko uruchamiać, zatrzymywać i odwracać, co może spełnić niektóre zastosowania o wysokich wymaganiach dotyczących wydajności dynamicznej, takie jak szybkie pozycjonowanie i częste czynności start-stop w zautomatyzowanych liniach produkcyjnych.

  • 42JXGS100K/42STH 42mm 3N.m ~ 10N.m Silnik krokowy z przekładnią planetarną
42JXGS100K/42STH

Przekładnia planetarna 42mm

Dopuszczalny zakres obciążenia: 3N.m~ 10N.m

Silnik krokowy z przekładnią planetarną (materiał przekładni pierścieniowej: metal)

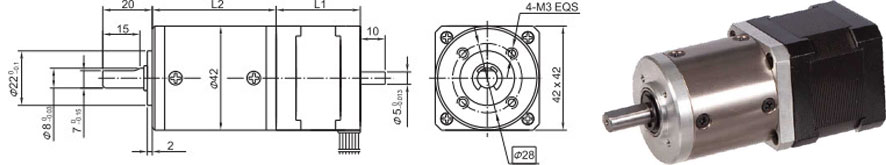

Wymiary

Przekładnia planetarna

Materiał pierścienia

Metalowe

Łożysko na wyjściu

Łożyska kulkowe

Maks. Obciążenie promieniowe (10 mm od kołnierza)

≤50N

Maks. obciążenie osiowe wału

≤30N

Luz promieniowy wału (w pobliżu kołnierza)

≤0,07 mm

Luz osiowy wału

≤0,3 mm

Luz bez obciążenia

≤1,5°

Dane techniczne

Dane techniczne hybrydowego silnika krokowego 42STH

Nr modelu

Napięcie znamionowe

Prąd/faza

Rezystancja/faza

Indukcyjność/faza

Trzymając Torgue’a

Liczba potencjalnych klientów

Bezwładność wirnika

Waga

Długość L1

Maks. Przełożenie

Pojedynczy wał

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤1:91

Dane techniczne przekładni planetarnej 40JXGS100K

Współczynnik redukcji

3.82

4.88

15

19

24

56

71

91

116

212

271

346

Liczba przekładni

1

2

3

4

Długość (L2) mm

36.9

47.4

57.7

68

Maks. znamionowy moment obrotowy kg. cm

30

50

80

100

Dopuszczalny moment obrotowy w krótkim czasie kg.cm

90

150

240

300

Wydajność%

0.9

0.81

0.73

0.66

Waga g

200

270

330

410

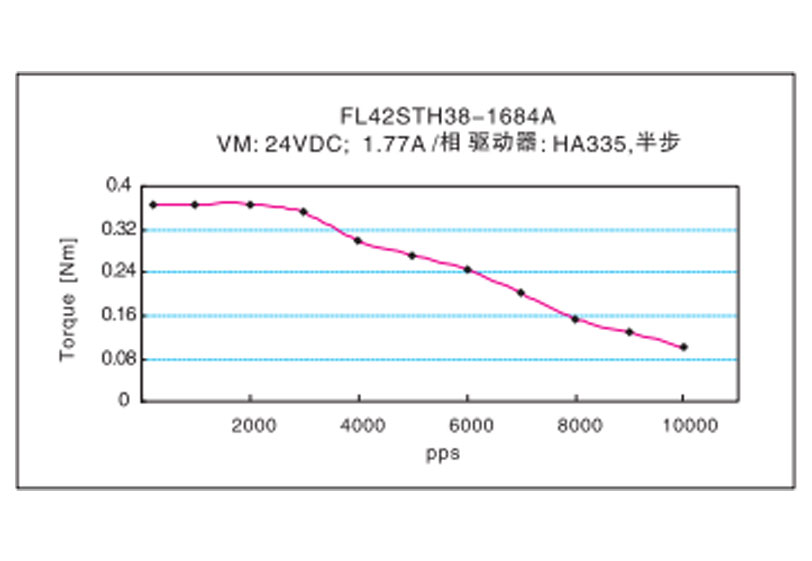

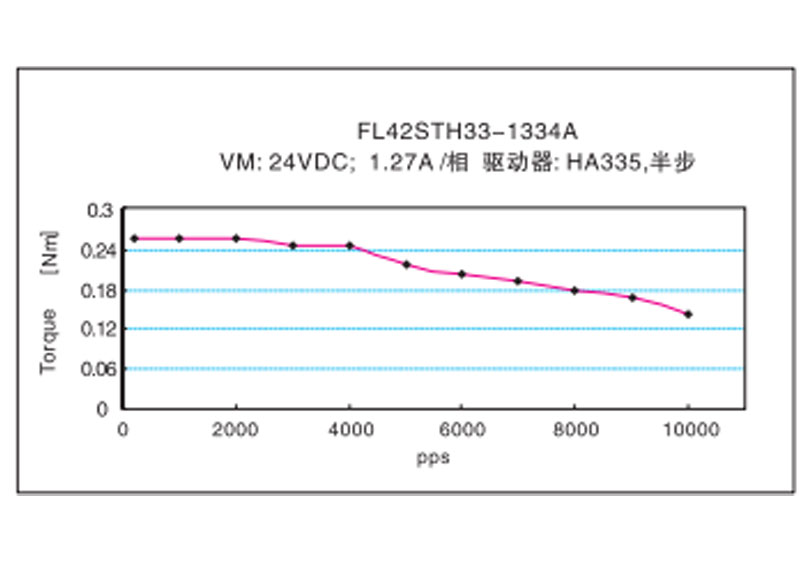

Charakterystyka częstotliwościowo-momentowa
