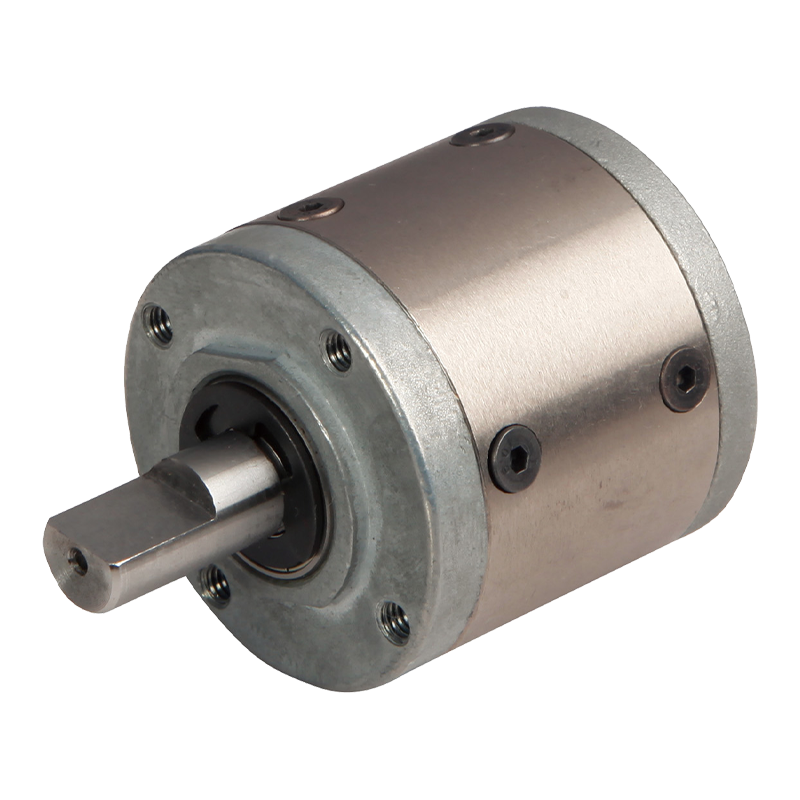

Przekładnia planetarna 42JX150K 42mm 2-15Nm

Przekładnia planetarna 42JX150K 42mm 2-15Nm

42JX150K to wysokowydajny reduktor planetarny o średnicy zewnętrznej 423 mm, umożliwiający zakres momentu obrotowego od 2 Nm do 15 Nm i temperaturę roboczą od -10 ℃ ~ 80 ℃.
Konstrukcja przekładni planetarnej przekładni planetarnej umożliwia zazębianie się wielu przekładni na ograniczonej przestrzeni w celu uzyskania przeniesienia mocy oraz zmniejszenia opóźnienia i zwiększenia momentu obrotowego. W porównaniu z tradycyjnymi przekładniami z wałem równoległym, przy tym samym przełożeniu i nośności, objętość przekładni planetarnej można zmniejszyć o 30% do 50%, a także jest lżejsza, co ułatwia montaż i ustawienie w sprzęcie o ograniczonej przestrzeni. Wiele kół planetarnych dzieli obciążenie, dzięki czemu siła działająca na każdy bieg jest stosunkowo niewielka. Jednocześnie przekładnia jest zwykle wykonana ze stali stopowej o wysokiej wytrzymałości, po hartowaniu, szlifowaniu i innych procesach twardość powierzchni zęba jest wysoka, dobra odporność na zużycie, wytrzymuje duży moment obrotowy i obciążenia udarowe, nadaje się do ciężkich zastosowań w skrzyniach biegów.

  • Przekładnia planetarna 42JX150K 42mm 2-15Nm
Przekładnia planetarna 42mm 42JX150K

Reduktor planetarny Φ42

Dopuszczalny zakres momentu obrotowego: 2N.m~15N.m

Przekładnia planetarna

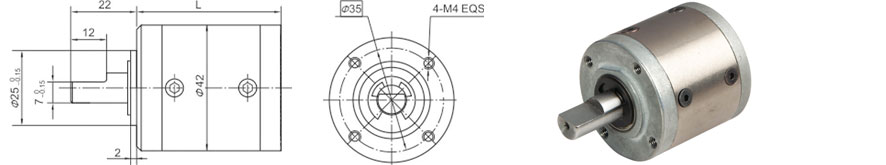

Wymiary

Parametr

Parametr przełożenia

Przełożenie

Wymiar L

Etap 1

3,5 ~ 6,0

32.5

Etap 2

14 ~ 30

39.2

Etap 3

49~144

46

Etap 4

172~504

52.5

Parametr

Parametr

Etap 1

Etap 2

Etap 3

Etap 4

Wydajność transmisji

90%

81%

73%

66%

Znamionowy moment tolerancji

2Nm

4 Nm

8 Nm

15 Nm

Maksymalny chwilowy moment tolerancji

Trzykrotny moment obrotowy znamionowy

Temperatura robocza

-10 ℃ ~ 80 ℃

Robocza wilgotność otoczenia

20% ~ 85% wilgotności względnej

Zalecana prędkość wejściowa

≤4000 obr./min

Kierunek wejścia i wyjścia

Ten sam kierunek

Dane techniczne

Materiał obudowy

Metalowe

Łożysko na wyjściu

Łożyska kulkowe

Maks. Radial load(12mm from flange)

≤80N

Maks. obciążenie osiowe wału

≤30N

Radial play of shaft (near to flange)

≤0,06 mm

Luz osiowy wału

≤ 0,3 mm

Luz bez obciążenia

≤1,5°

Siła wciskania wału, maks

≤150N
