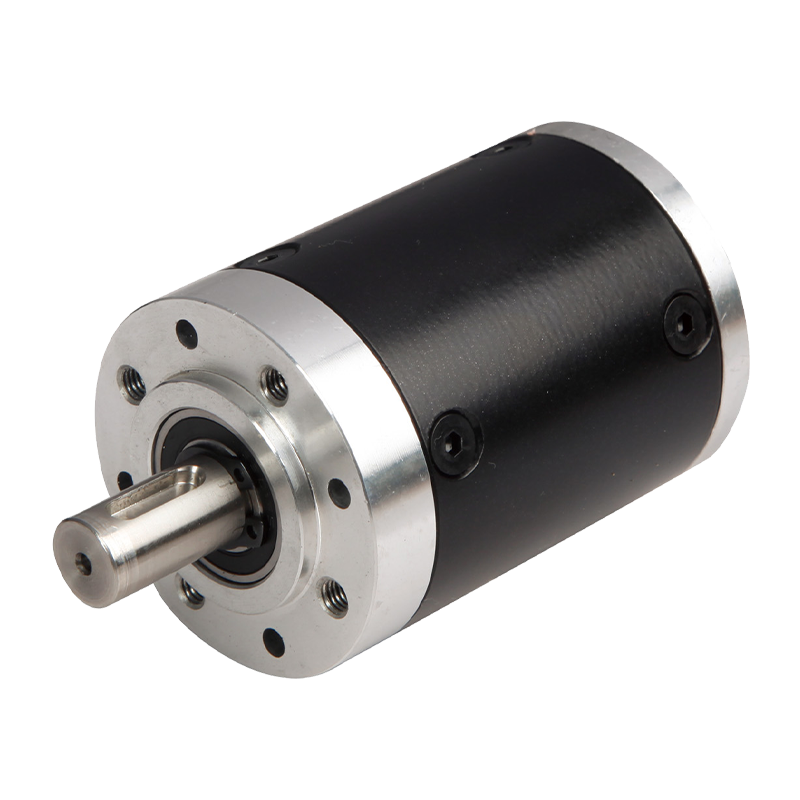

Przekładnia planetarna 52JXM200K 52mm 2-20Nm

Przekładnia planetarna 52JXM200K 52mm 2-20Nm

52JXM200K to planetarny zespół napędowy zwalniający o średnicy zewnętrznej 52 mm i sprawności transmisji pierwszego stopnia wynoszącej 90%, odpowiedni do środowisk o podwójnym napięciu 12 V/24 V.
Konstrukcja przekładni planetarnej przekładni planetarnej sprawia, że ​​siła promieniowa i siła osiowa generowane podczas procesu zazębiania równoważą się, redukując wibracje i hałas. Ponadto wysoce precyzyjne procesy przetwarzania i montażu przekładni, a także rozsądna konstrukcja parametrów przekładni również pomagają zmniejszyć wpływ i hałas zazębiania się przekładni, a hałas podczas pracy można zwykle kontrolować poniżej 40-60 dB. Konstrukcja przekładni planetarnej jest prosta i zwarta, a liczba części jest stosunkowo niewielka, co zmniejsza możliwość awarii układu z powodu awarii części. Jednocześnie kluczowe komponenty, takie jak koła zębate, przeszły rygorystyczną kontrolę jakości i testy wydajności, charakteryzując się wysoką niezawodnością i stabilnością oraz mogą utrzymać dobry stan pracy podczas długotrwałej ciągłej pracy, a średni czas bezproblemowej pracy może osiągnąć ponad 20 000 godzin.

  • Przekładnia planetarna 52JXM200K 52mm 2-20Nm
Przekładnia planetarna 52mm 52JXM200K

Przekładnia planetarna 52 mm,

Dopuszczalny zakres obciążenia: 2N.m〜20N.m

Przekładnia planetarna

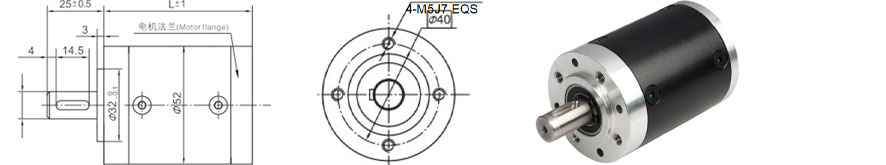

Wymiary

Parametr

Parametr przełożenia

Przełożenie

Wymiar L (mm)

Zęby osi, konstrukcja początkowa

Połączona struktura wyjściowa

Etap 1

4,5 ~ 8

56

65

Etap 2

20 ~ 64

71

80

Etap 3

91 ~ 512

87

96

Parametr

Parametr

Etap 1

Etap 2

Etap 3

Wydajność transmisji

90%

81%

73%

Znamionowy moment tolerancji

4 Nm

12Nm

20 Nm

Maksymalny chwilowy moment tolerancji

Trzykrotność znamionowego momentu obrotowego

Temperatura robocza

-10 ℃ ~ 80 ℃

Robocza wilgotność otoczenia

20% ~ 85% wilgotności względnej

Zalecana prędkość wejściowa

≤4000 obr./min

Kierunek wejścia i wyjścia

Ten sam kierunek

Dane techniczne

Materiał obudowy

Metalowe

Łożysko na wyjściu

Łożyska kulkowe

Maks. Obciążenie promieniowe (12 mm od kołnierza)

≤200N

Maks. obciążenie osiowe wału

≤100N

Luz promieniowy wału (w pobliżu kołnierza)

≤0,04 mm

Luz osiowy wału

≤0,3 mm

Luz bez obciążenia

≤1°

Siła wciskania wału, maks

≤300N
