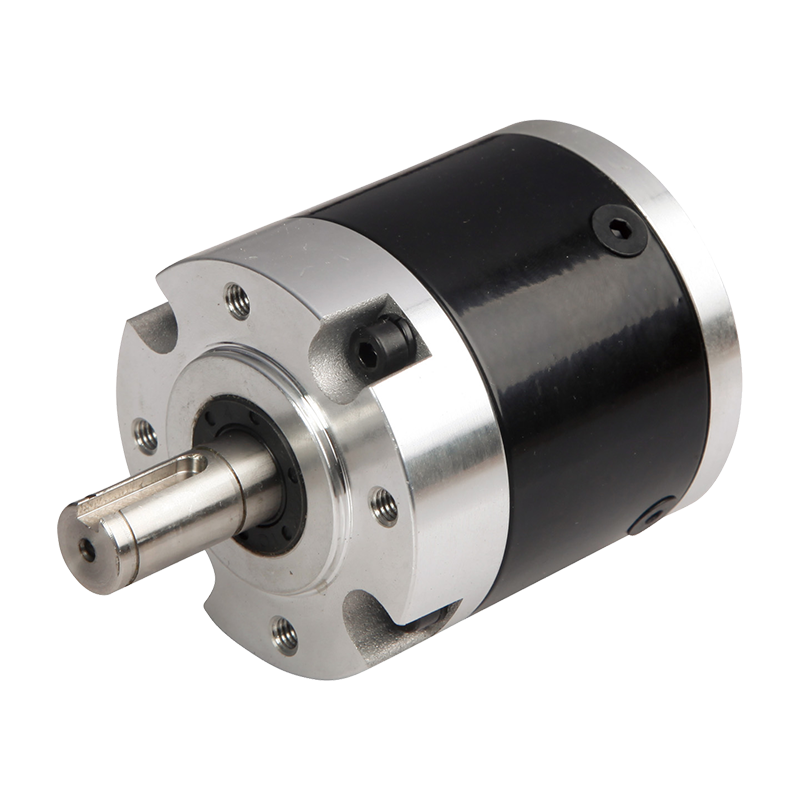

Przekładnia planetarna 56JX300K 56mm 3-30Nm

Przekładnia planetarna 56JX300K 56mm 3-30Nm

56JX300K to produkt o wysokiej wydajności, przeznaczony do zastosowań wymagających dużej precyzji i niskiego poziomu hałasu. Dopuszczalny zakres momentu obrotowego od 3 Nm do 30 Nm jest odpowiedni dla różnych urządzeń automatyki przemysłowej i maszyn precyzyjnych.
Przekładnia planetarna może nie tylko osiągnąć transmisję opóźnienia, ale także osiągnąć różne formy przekładni, takie jak przekładnia przyspieszenia i przekładnia różnicowa, poprzez zmianę kombinacji biegów. Na przykład w przekładni tylnej osi samochodu przekładnia planetarna może osiągnąć ruch różnicowy lewego i prawego koła, zapewniając płynną jazdę pojazdu podczas skręcania. Konstrukcja przekładni planetarnej jest stosunkowo prosta, łatwa w demontażu i montażu oraz łatwa w przeprowadzaniu codziennych przeglądów, konserwacji i prac konserwacyjnych. Jednocześnie, dzięki wysokiej niezawodności, zużycie części jest stosunkowo niewielkie, cykl wymiany jest długi, co zmniejsza koszty konserwacji i przestojów oraz poprawia efektywność wykorzystania sprzętu.

  • Przekładnia planetarna 56JX300K 56mm 3-30Nm
Przekładnia planetarna 56mm 56JX300K

Przekładnia planetarna 56 mm,

Dopuszczalny zakres obciążenia: 3N.m〜30N.m

Przekładnia planetarna

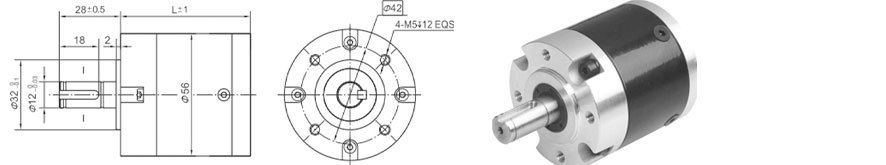

Wymiary

Parametr

Parametr przełożenia

Przełożenie

Wymiar L (mm)

Zęby osi, konstrukcja początkowa

Połączona struktura wyjściowa

Etap 1

3,6 ~7,5

47

62

Etap 2

13 ~ 32

59

72

Etap 3

47 ~ 135

78

91

Etap 4

168 ~ 575

90

103

Parametr

Parametr

Etap 1

Etap 2

Etap 3

Etap 4

Wydajność transmisji

90%

81%

73%

66%

Znamionowy moment tolerancji

3 Nm

12Nm

20 Nm

30 Nm

Maksymalny chwilowy moment tolerancji

Trzykrotność znamionowego momentu obrotowego

Temperatura robocza

-10 ℃ ~ 80 ℃

Robocza wilgotność otoczenia

20% ~ 85% wilgotności względnej

Zalecana prędkość wejściowa

≤4000 obr./min

Kierunek wejścia i wyjścia

Ten sam kierunek

Dane techniczne

Materiał obudowy

Metalowe

Łożysko na wyjściu

Łożyska kulkowe

Maks. Obciążenie promieniowe (12 mm od kołnierza)

≤200N

Maks. obciążenie osiowe wału

≤100N

Luz promieniowy wału (w pobliżu kołnierza)

≤0,04 mm

Luz osiowy wału

≤0,3 mm

Luz bez obciążenia

≤1,5°

Siła wciskania wału, maks

≤300N
