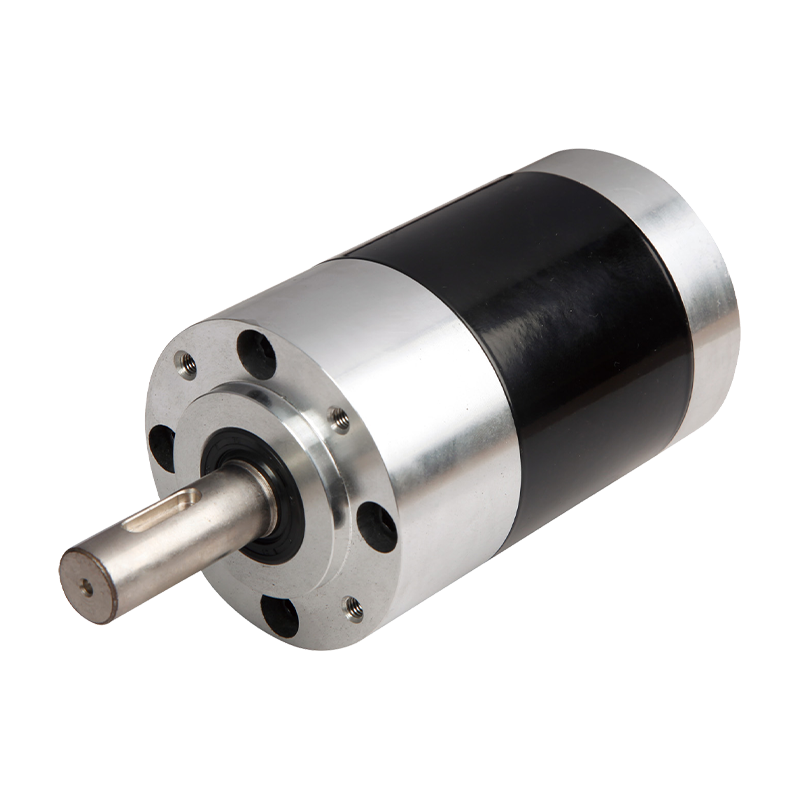

72JX850K 72mm 15-85Nm Przekładnia planetarna

72JX850K 72mm 15-85Nm Przekładnia planetarna

Model 72JX850K ma metalową konstrukcję przekładni planetarnej o średnicy zewnętrznej 72 mm, co zapewnia zarówno kompaktową, jak i wysoką moc wyjściową momentu obrotowego. Dopuszczalny moment obrotowy wynosi od 15 Nm do 85 Nm i obsługuje podwójne napięcia 12 V/24 V, aby dostosować się do różnych scenariuszy efektywności energetycznej.
Przełożenie jednostopniowej przekładni planetarnej wynosi zwykle od 3 do 10, a gdy wielostopniowa przekładnia planetarna jest używana szeregowo, przełożenie może osiągnąć dziesiątki, a nawet setki, co może spełnić wymagania różnych urządzeń dotyczące przełożenia. W porównaniu z konwencjonalnymi przekładniami z wałem równoległym, przekładnie planetarne mogą mieć od 30% do 50% mniejszą objętość i lżejszą masę niż konwencjonalne przekładnie z wałem równoległym przy tym samym przełożeniu i nośności, co ułatwia ich montaż i wdrażanie w sprzęcie o ograniczonej przestrzeni.

  • 72JX850K 72mm 15-85Nm Przekładnia planetarna
Przekładnia planetarna 72mm 72JX850K

Przekładnia planetarna 72 mm,

Dopuszczalny zakres obciążenia: 15N.m〜85N.m

Przekładnia planetarna

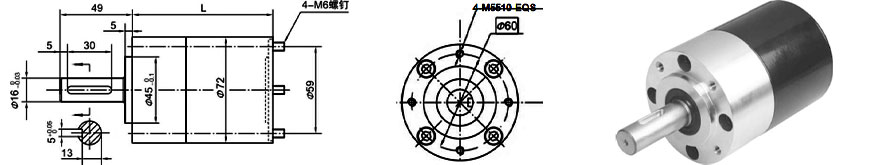

Wymiary

Parametr

Parametr przełożenia

Przełożenie

Wymiar L

Etap 1

3,7 ~ 6,75

56

Etap 2

14 ~46

75.5

Etap 3

51 ~ 308

95.5

Parametr

Parametr

Etap 1

Etap 2

Etap 3

Wydajność transmisji

90%

81%

73%

Znamionowy moment tolerancji

15 Nm

45Nm

85Nm

Maksymalny chwilowy moment tolerancji

Trzykrotność znamionowego momentu obrotowego

Temperatura robocza

-10 ℃ ~ 80 ℃

Robocza wilgotność otoczenia

20% 〜85% wilgotności względnej

Zalecana prędkość wejściowa

≤4000 obr./min

Kierunek wejścia i wyjścia

Ten sam kierunek

Dane techniczne

Materiał obudowy

Metalowe

Łożysko na wyjściu

Łożyska kulkowe

Maks. Obciążenie promieniowe (10 mm od kołnierza)

≤320N

Maks. obciążenie osiowe wału

≤160N

Luz promieniowy wału (w pobliżu kołnierza)

≤0,08 mm

Luz osiowy wału

≤0,4 mm

Luz bez obciążenia

≤1,5°

Siła wciskania wału, maks

≤400N
