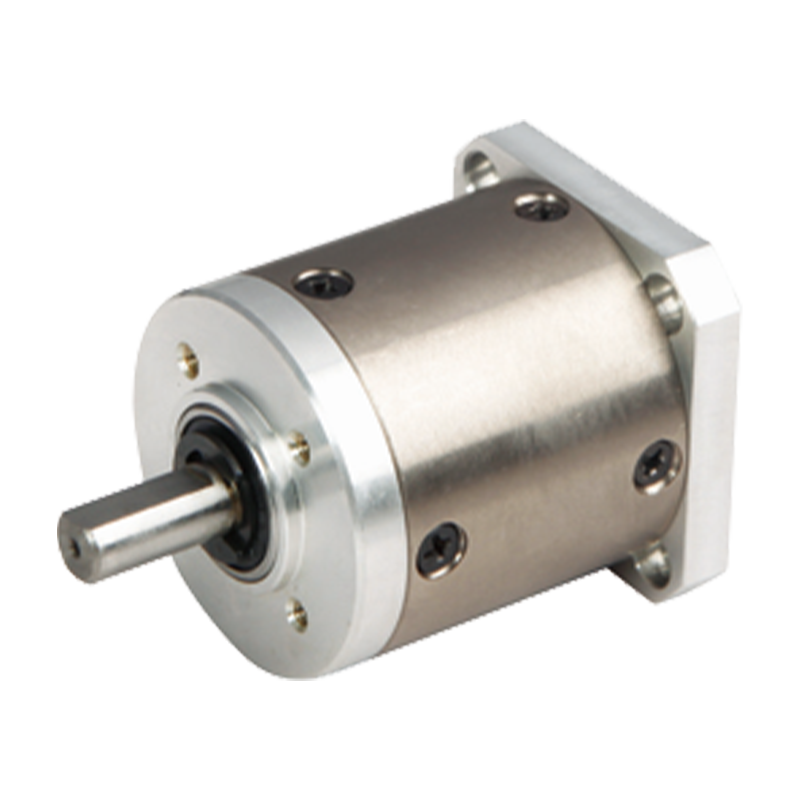

42JXK150K Miniaturowa przekładnia planetarna z małym luzem o średnicy 42 mm i dużej stabilności

42JXK150K Miniaturowa przekładnia planetarna z małym luzem o średnicy 42 mm i dużej stabilności

42JXK150K to wysokowydajna i precyzyjna przekładnia mechaniczna. W tym produkcie zastosowano metalową powłokę, trwałą i długą żywotność. Wał wyjściowy ma konstrukcję łożyska tocznego, maksymalne obciążenie promieniowe wynosi 80 N, maksymalne obciążenie osiowe wynosi 30 N.
Konstrukcja z niskim luzem umożliwia bardziej równomierny rozkład obciążeń pomiędzy przekładniami, zmniejsza miejscowe zużycie i zużycie zmęczeniowe spowodowane luzem wstecznym oraz wydłuża żywotność kół zębatych i innych elementów przekładni. W urządzeniach do wytwarzania energii wiatrowej można zmniejszyć koszty konserwacji i częstotliwość wymiany skrzyni biegów. Mały luz tylny oznacza, że ​​układ przekładni jest bardziej stabilny, zmniejszając ryzyko poluzowania się i odpadnięcia części z powodu nadmiernego luzu tylnego, poprawiając niezawodność całego sprzętu, redukując przestoje i koszty konserwacji.

  • 42JXK150K Miniaturowa przekładnia planetarna z małym luzem o średnicy 42 mm i dużej stabilności
Miniaturowa przekładnia planetarna 42 mm 42JXK150K

Przekładnia planetarna o małym luzie 42 mm,

Dopuszczalny zakres obciążenia: 2N.m-15N.m

Mała przekładnia planetarna z tylnym luzem

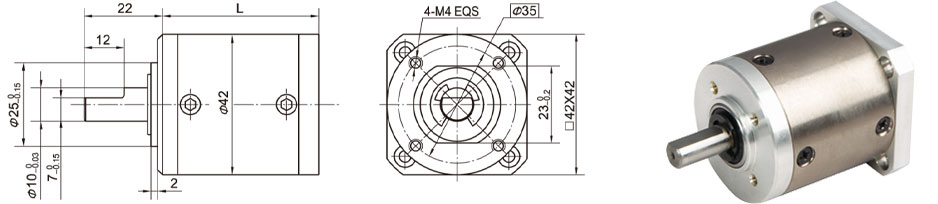

Wymiary

Parametr

Parametr przełożenia

Przełożenie

Wymiar L

Etap 1

3,5 ~ 6

37

Etap 2

14 ~ 30

43.7

Etap 3

49 ~144

50.5

Etap 4

172~504

57

Parametr

Parametr

Etap 1

Etap 2

Etap 3

Etap 4

Wydajność transmisji

90%

81%

73%

66%

Znamionowy moment tolerancji

2Nm

4 Nm

8 Nm

15 Nm

Maksymalny chwilowy moment tolerancji

Trzykrotność znamionowego momentu obrotowego

Temperatura robocza

-10 ℃ ~ 80 ℃

Robocza wilgotność otoczenia

20% ~ 85% wilgotności względnej

Zalecana prędkość wejściowa

≤4000 obr./min

Kierunek wejścia i wyjścia

同向 Ten sam kierunek

Dane techniczne

Materiał obudowy

Metalowe

Łożysko na wyjściu

Łożyska kulkowe

Maks. Obciążenie promieniowe (10 mm od kołnierza)

≤80N

Maks. obciążenie osiowe wału

≤30N

Luz promieniowy wału (w pobliżu kołnierza)

≤0,06 mm

Luz osiowy wału

≤0,3 mm

Luz bez obciążenia

≤0,5°

Siła wciskania wału, maks

≤150N
