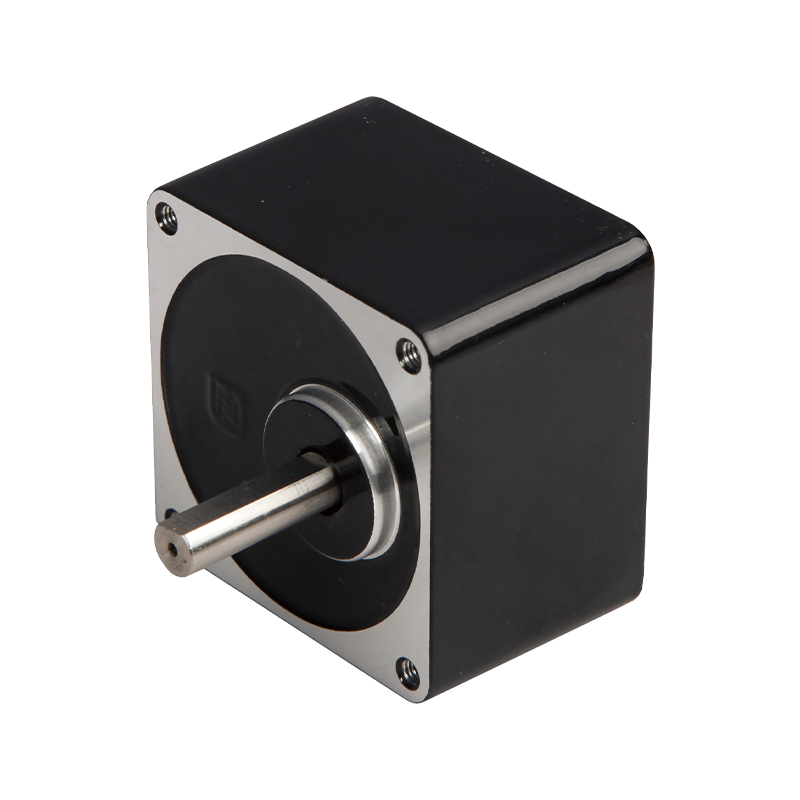

60JBK50K Miniaturowa przekładnia planetarna z małym luzem i wysokim momentem obrotowym 60 mm

60JBK50K Miniaturowa przekładnia planetarna z małym luzem i wysokim momentem obrotowym 60 mm

60JBK50K to wysokowydajna przekładnia planetarna o małym luzie, zaprojektowana do zastosowań wymagających dużej precyzji. Skrzynia biegów charakteryzuje się małym luzem i wysoką wydajnością przekładni, dzięki czemu idealnie nadaje się do zastosowań wymagających precyzyjnego sterowania i dużego wyjściowego momentu obrotowego.
W urządzeniu indeksującym, takim jak stół indeksujący w centrum obróbczym, przekładnia o niskim luzie może osiągnąć dokładny ruch indeksujący, aby zapewnić dokładność obróbki przedmiotu obrabianego na różnych stanowiskach. Może skutecznie zmniejszyć błąd przekładni spowodowany luzem wstecznym, dzięki czemu ruch wału wyjściowego dokładniej podąża za wałem wejściowym, a w przekładni przegubowej robota może zapewnić precyzyjny ruch efektora końcowego robota zgodnie z zadaną trajektorią i poprawić dokładność pracy.

  • 60JBK50K Miniaturowa przekładnia planetarna z małym luzem i wysokim momentem obrotowym 60 mm
Miniaturowa przekładnia planetarna 60 mm 60JBK50K

Przekładnia planetarna o średnicy 60 mm z małym luzem,

Dopuszczalny zakres obciążenia: 5N.m

Mała przekładnia planetarna z tylnym luzem

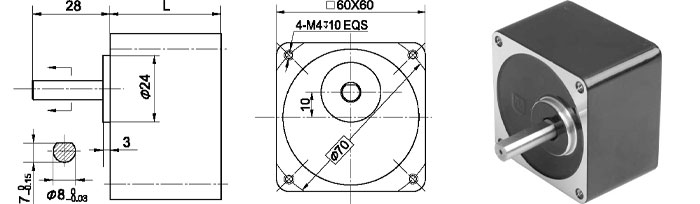

Wymiary

Parametr

Parametr przełożenia

Przełożenie

Wymiar L

Etap 2

3,6 ~18

32

Etap 3

20 ~ 50

40

Etap 4

60 ~ 200

40

Parametr

Parametr

Etap 2

Etap 3

Etap 4

Wydajność transmisji

81%

73%

66%

Znamionowy moment tolerancji

1 Nm

2Nm

5 Nm

Maksymalny chwilowy moment tolerancji

Dwukrotność znamionowego momentu obrotowego

Temperatura robocza

-10 ℃ ~ 80 ℃

Robocza wilgotność otoczenia

20% ~ 85% wilgotności względnej

Zalecana prędkość wejściowa

≤3000 obr./min

Kierunek wejścia i wyjścia

Ten sam kierunek

Odwrotny kierunek

Ten sam kierunek

Dane techniczne

Łożysko na wyjściu

Łożyska kulkowe

Maks. Obciążenie promieniowe (10 mm od kołnierza)

≤50N

Maks. obciążenie osiowe wału

≤30N

Luz promieniowy wału (w pobliżu kołnierza)

≤0,08 mm

Luz osiowy wału

≤0,4 mm

Luz bez obciążenia

≤0,5。

Siła wciskania wału, maks

≤150N
