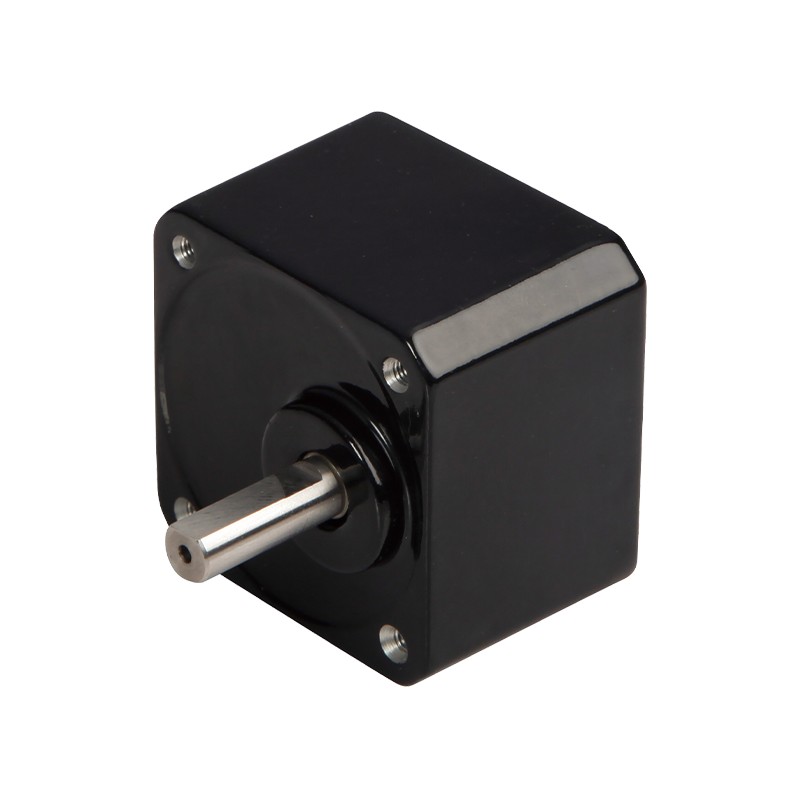

42JB30K 42mm Łatwa instalacja Przekładnia zębata czołowa

42JB30K 42mm Łatwa instalacja Przekładnia zębata czołowa

42JB30K to wysokowydajna reduktor z przekładnią kwadratową do różnorodnych zastosowań wymagających precyzyjnej kontroli momentu obrotowego.
Przekładnia równoległa składa się z równoległego układu wału przekładni i przekładni, konstrukcja jest stosunkowo prosta, nie ma skomplikowanego przekładni planetarnej ani innego specjalnego mechanizmu. Ta prosta konstrukcja sprawia, że ​​proces projektowania, produkcji i montażu jest stosunkowo łatwy, redukując koszty produkcji i cykle produkcyjne. Jego kształt to zwykle regularny prostopadłościan, który można łatwo zainstalować i zamocować na różnych urządzeniach oraz dostosować do różnych wymagań dotyczących przestrzeni instalacyjnej i lokalizacji.

  • 42JB30K 42mm Łatwa instalacja Przekładnia zębata czołowa
Przekładnia zębata czołowa 42 mm 42JB30K

Przekładnia czołowa 42 mm,

Dopuszczalny zakres obciążenia: 3N.m

Skrzynia biegów czołowa

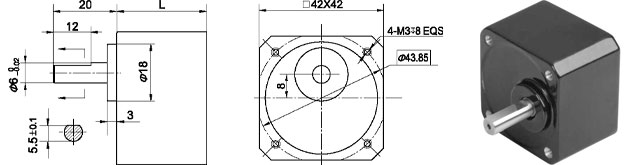

Wymiary

Parametr

Parametr przełożenia

Przełożenie

Wymiar L

Etap 1

3,6 〜 10

28.5

Etap 2

18 〜 20

Etap 3

24, 45

Parametr

Parametr

Etap 1

Etap 2

Etap 3

Wydajność transmisji

81%

73%

66%

Znamionowy moment tolerancji

0,5 Nm

1,5 Nm

3 Nm

Kierunek wejścia i wyjścia

Ten sam kierunek

Odwrotny kierunek

Ten sam kierunek

Maksymalny chwilowy moment tolerancji

Dwukrotność znamionowego momentu obrotowego

Temperatura robocza

-10 ℃ ~ 80 ℃

Robocza wilgotność otoczenia

20% ~ 85% wilgotności względnej

Zalecana prędkość wejściowa

≤3000 obr/min

Dane techniczne

Łożysko na wyjściu

Łożyska kulkowe

Maks. Obciążenie promieniowe (10 mm od końca wału)

≤50N

Maks. obciążenie osiowe wału

≤15N

Luz promieniowy wału (w pobliżu kołnierza)

≤0,08 mm

Luz osiowy wału

≤ 0,4 mm

Luz bez obciążenia

≤ 2°

Maksymalna siła wcięcia na wale wyjściowym

≤100N
