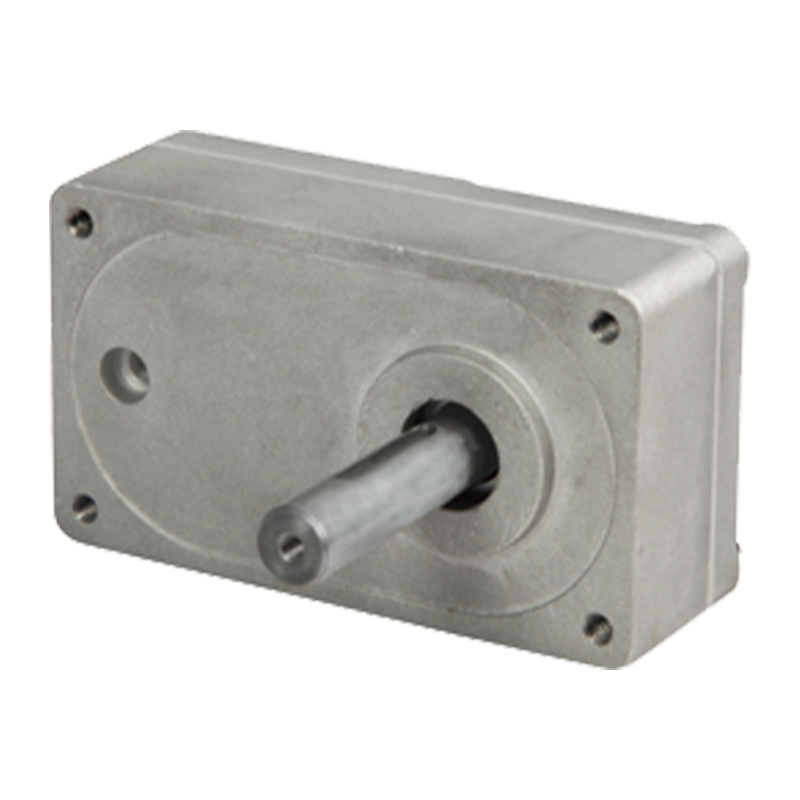

60CJB50K 60mm 25Nm Przekładnia zębata czołowa

60CJB50K 60mm 25Nm Przekładnia zębata czołowa

Model 60CJB50K ma średnicę zewnętrzną 60 mm i łączy w sobie kompaktowość i wysoki moment obrotowy. Obsługa podwójnego napięcia 12 V/24 V, odpowiedniego dla różnych scenariuszy efektywności energetycznej.
Przekładnia zębata w przekładni równoległej opiera się na zazębieniu prostego lub śrubowo-cylindrycznego koła zębatego, linia styku między kołami zębatymi jest równoległa do osi, a względne poślizg między powierzchniami zębów w procesie przenoszenia jest niewielki, więc utrata tarcia jest niewielka. Wysokiej jakości przekładnie równoległe wykorzystują precyzyjną obróbkę przekładni i dobre systemy smarowania, a ich sprawność przekładni wynosi zazwyczaj do 95% -98%, co może skutecznie przenosić moc wejściową na wał wyjściowy i zmniejszać straty energii.

  • 60CJB50K 60mm 25Nm Przekładnia zębata czołowa
Przekładnia zębata czołowa 60 mm 60CJB50K

Przekładnia czołowa 60 mm,

Dopuszczalny zakres obciążenia: 5N. m

Skrzynia biegów czołowa

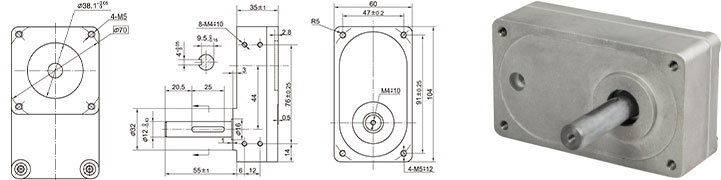

Wymiary

Parametr

Parametr

Etap 2

Wydajność transmisji

81%

Znamionowy moment tolerancji

5 Nm

Kierunek wejścia i wyjścia

Ten sam kierunek

Maksymalny chwilowy moment tolerancji

Dwukrotność znamionowego momentu obrotowego

Temperatura robocza

-10 ℃ ~ 80 ℃

Robocza wilgotność otoczenia

20% ~ 85% wilgotności względnej

Zalecana prędkość wejściowa

≤3000 obr/min

Dane techniczne

Łożysko na wyjściu

Łożyska kulkowe

Maks. Obciążenie promieniowe (10 mm od końca wału)

≤150N

Maks. obciążenie osiowe wału

≤50N

Luz promieniowy wału (w pobliżu kołnierza)

≤0,08 mm

Luz osiowy wału

≤ 0,4 mm

Luz bez obciążenia

≤ 3°

Siła wciskania wału, maks

≤200N

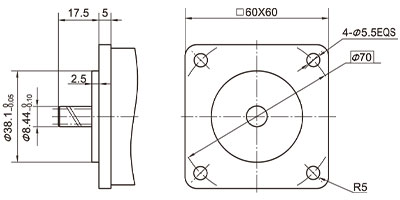

Schemat dopasowania silnika

Moduł

Liczba zębów

Etap 2

0.6

11

7.5

15
