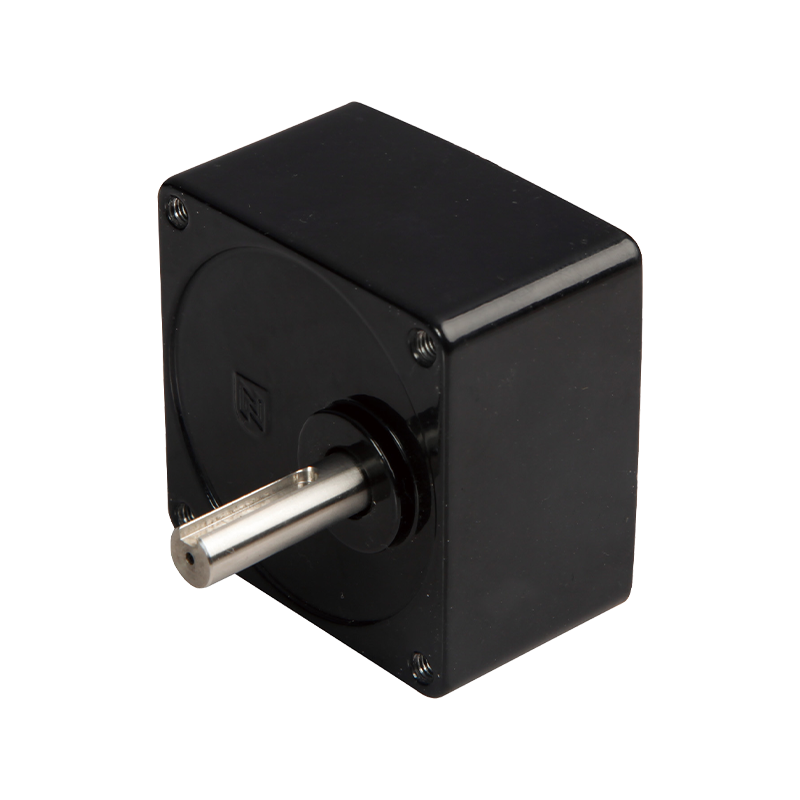

70JB80K Mała kwadratowa przekładnia zębata czołowa o średnicy 70 mm

70JB80K Mała kwadratowa przekładnia zębata czołowa o średnicy 70 mm

Mała przekładnia zębata czołowa 70JB80K 70 mm to wysokowydajny kwadratowy reduktor biegów przeznaczony do zastosowań wymagających precyzyjnej kontroli momentu obrotowego. Produkt ten umożliwia maksymalny zakres momentu obrotowego wynoszący 8 Nm, charakteryzując się wydajnością i trwałością przekładni. Łożysko wału wyjściowego zostało zaprojektowane z łożyskami tocznymi, które są w stanie wytrzymać maksymalne obciążenie promieniowe 100 N i maksymalne obciążenie osiowe 40 N, zapewniając stabilną pracę w warunkach dużego obciążenia. Luz promieniowy i osiowy są kontrolowane odpowiednio w zakresie 0,08 mm i 0,4 mm, co gwarantuje dokładne przełożenie. Luz na biegu jałowym nie przekracza 2°, co dodatkowo zwiększa płynność i precyzję przekładni. Kierunek wejścia i wyjścia można wybrać jako taki sam lub odwrotny, w zależności od różnych scenariuszy zastosowań. Zakres temperatur pracy wynosi od -10°C do 80°C, a wilgotność otoczenia podczas pracy wynosi od 20% do 85%RH, co zapewnia niezawodną pracę w różnych warunkach środowiskowych. Zalecana prędkość wejściowa nie przekracza 3000 obr./min, aby zapewnić wydajność i długowieczność.

  • 70JB80K Mała kwadratowa przekładnia zębata czołowa o średnicy 70 mm
Mała przekładnia zębata czołowa 70 mm 70JB80K

Przekładnia czołowa 70 mm,

Dopuszczalny zakres obciążenia: 8N.m

Skrzynia biegów czołowa

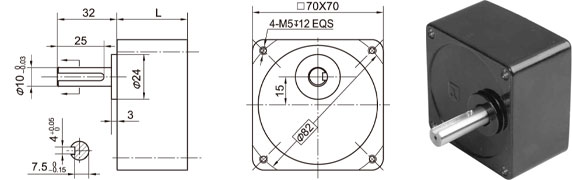

Wymiary

Parametr

Parametr przełożenia

Przełożenie

Wymiar L

Etap 1

5 ~18

32

Etap 2

20 ~ 50

42

Etap 3

60 ~ 200

Parametr

Parametr

Etap 2

Etap 3

Etap 4

Wydajność transmisji

81%

73%

66%

Znamionowy moment tolerancji

2Nm

4 Nm

8 Nm

Kierunek wejścia i wyjścia

Ten sam kierunek

Odwrotny kierunek

Ten sam kierunek

Maksymalny chwilowy moment tolerancji

Dwukrotność znamionowego momentu obrotowego

Temperatura robocza

-10 ℃ ~ 80 ℃

Robocza wilgotność otoczenia

20% ~ 85% wilgotności względnej

Zalecana prędkość wejściowa

≤3000 obr/min

Dane techniczne

Łożysko na wyjściu

Łożyska kulkowe

Maks. Obciążenie promieniowe (10 mm od końca wału)

≤100N

Maks. obciążenie osiowe wału

≤40N

Luz promieniowy wału (w pobliżu kołnierza)

≤0,08 mm

Luz osiowy wału

≤0,4 mm

Luz bez obciążenia

≤ 2°

Siła wciskania wału, maks

≤180N
